专业级4KHDMI转12G 2*SDI转换器 ---PD2021
专业级4KHDMI转12G 2*SDI转换器 ---PD2021
中帝威(DeviceWell) 4K级信号转换器PD2021，基于广播级单链路12G SDI信号设计的4K级信号转换设备。设备输入最高支持单链路4K HDMI信号，支持4K HDMI转2路12G SDI信号的转换器，最高分辨率支持3840X2160P60，并向下兼容；提供DC12V直流电源供电。
功能示意图
产品特性
◆ 支持1路HDMI转2路SDI输出
◆ 输入输出分辨率自适应，直通输出，最高支持12G/4K60；
◆ DC12V电源供电系统

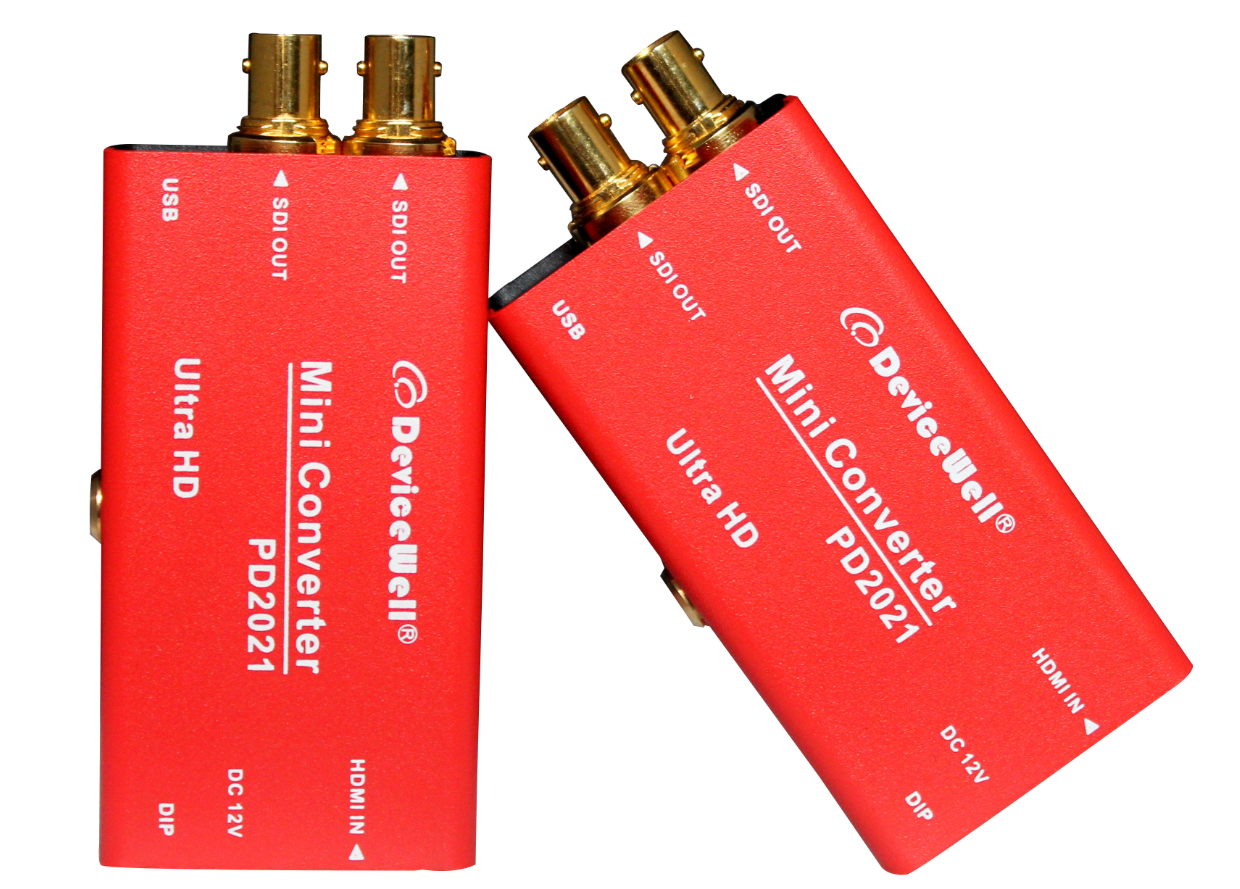

接口说明
1.SDI OUT 2.SDI OUT 3.USB升级 4.拨码开关（预留） 5.DC 12V电源供电 6.HDMI IN
HDMI转SDI功能描述
PD2021板卡支持HDMI转2路SDI直通输出；HDMI 输入支持12G/6G/3G/HD信号；输入分辨率自适应
|
HDMI输入信号支持如下： |
|
12G_3840(4096)x2160(60/59.94/50 |
|
6G_3840(4096)x2160(30/25/24/23.98) |
|
3G LeveA_1080p(60/59.94/50) |
|
HD_1080p(30/29.97/25/24/23.98), 1080psf(30/29.97/25, 720p(60/59.94/50/30/29.97/25 |
产品参数
|
产品名称 |
4K HDMI 转换器 |
|
|
产品型号 |
PD2021 |
|
|
HDMI 信号输入 |
输出信号 |
HDMI视频信号 |
|
连接器 |
HDMI |
|
|
信号幅度 |
800mV±10%(100Ω) |
|
|
阻抗 |
100Ω |
|
|
SDI 信号输出 |
输出信号 |
1.5G/3G/6G/12G 信号 |
|
码率 |
270Mbps~12Gbps |
|
|
信号幅度 |
800mV±10% |
|
|
连接器 |
BNC符合IEC169-8 标准 |
|
|
阻抗 |
75Ω |
|
|
常规参数 |
电源 |
DC 5V |
|
主机尺寸 |
长宽高:92*45*25mm |
|
|
控制面板 |
无 |
|
|
重量 |
0.18Kg |
|
|
工作温度 |
0℃~50℃无冷凝 |
|
|
存储温度 |
-20℃~75℃ |
|
|
工作湿度 |
20%~70%RH |
|
|
存储湿度 |
0%~90%RH，不结露 |
|
应用场景
