中帝威6通道切换台HDS9101医疗教学应用
多机位医疗教学系统
随着科学技术的飞速发展,越来越多的数字手段应用在医疗领域,为医学诊断、医学研究做出巨大的贡献。有学者研究发现,将数字技术引入到医学高等院校的医学教学中来不仅是一种新颖高效的教学方法,更是一些医学课程教学未来的发展的必然趋势。目前越来越多的高校在医学实验中安装了手术示教系统、搭建专门的摄影棚,请科教研究人员拍摄医疗教学片来辅助医学教学。经多所高校的实践、摸索后发现,这种教学模式为医学教学、尤其是手术台操作展示提供了不可替代的辅助作用。 中帝威推出多机位医疗教学系统助力高校医疗教学,提升数字医疗教学品质,将教学现场以多机位、实时、高清无压缩的方式展示在学员的眼前。

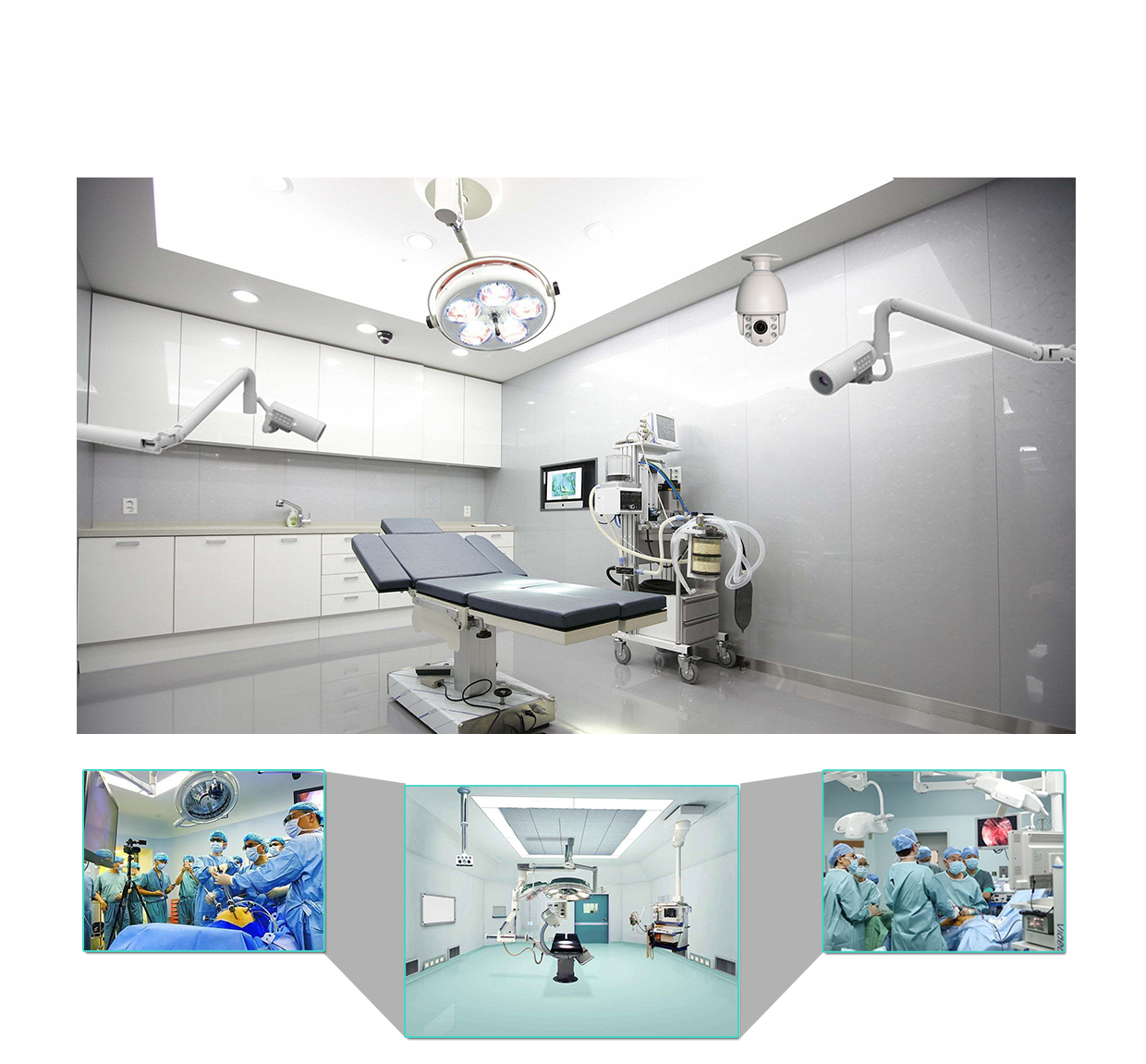

应用场景
应用场景

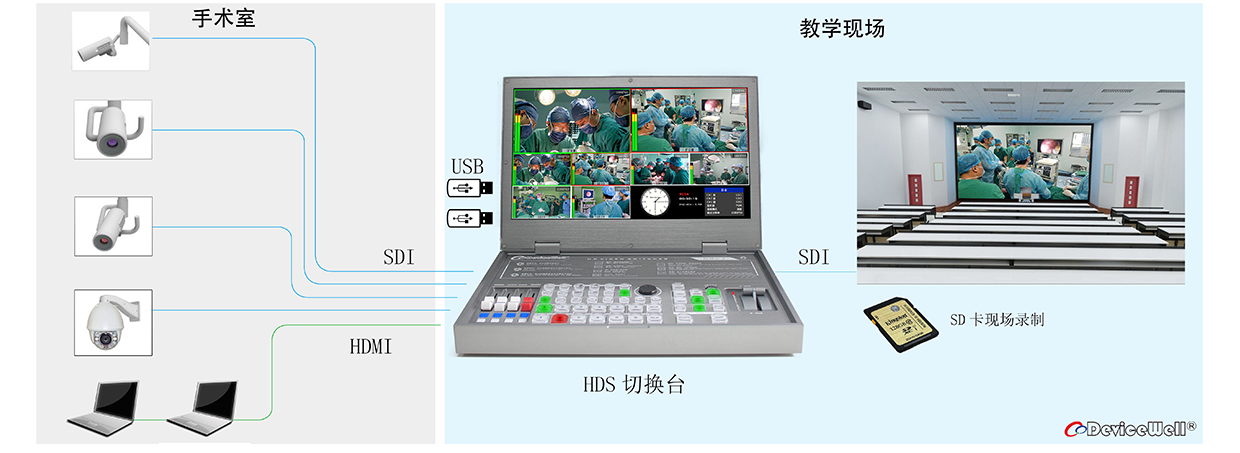

由于手术室对卫生和占用空间要求,因此系统采用专业高清怪手摄像机,手术室采集到的多个机位的信号,传输到后端的视频切换系统,在经过导播的切换将最清晰、最重要的画面切换出来展示在学员屏幕上,由于采用多机位、多角度拍摄,学员在观看的过程中更加容易和只管的发现手术的抄作细节,本套系统可以在紧张严谨的手术环境中更简单的获得更加专业的图像。
系统特点
- 现场多机位切换
- 现场最多可接入6路摄像机信号。可全方位立体的展示重点、要点。
- 实时全高清视频
- 在此系统中分辨率最高达到了1080P60,无压缩还原真是色彩,和场景。
- 教学现场多机位监看
- HDS9101集成液晶显示屏,在教学现场,导师可现场监看各个角度画面,可将重点画面切换至大屏输出,在观看的过程中还可以对要点进行讲解。
- 实时录制课后复习更简单
- HDS9101支持1080P全高清视频录制,学员在课后有什么疑问,可以反复观看录制视频,对细节逐步分析,可以让学员快速的掌握课堂知识。课后学员还可以观看现场录制视频复习。

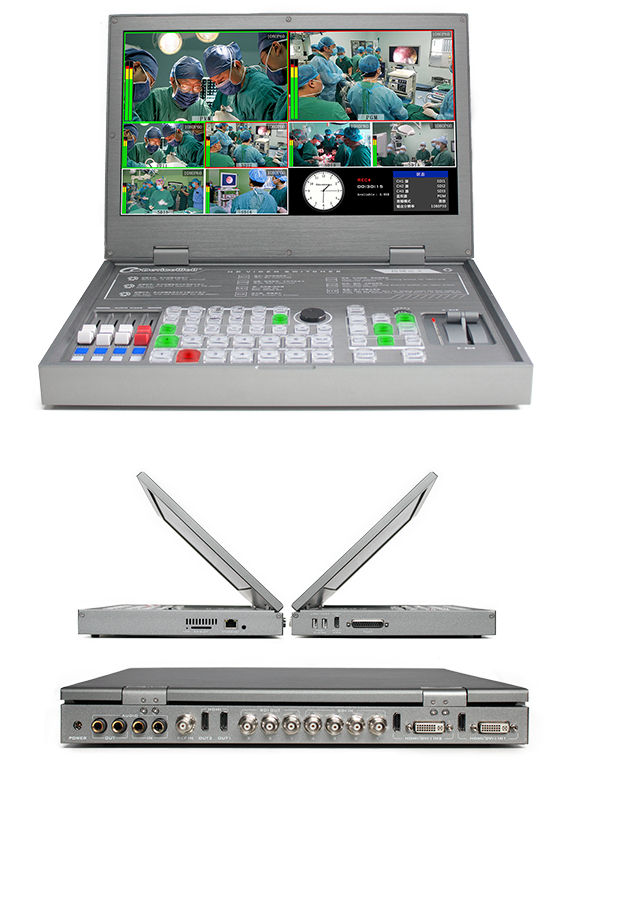

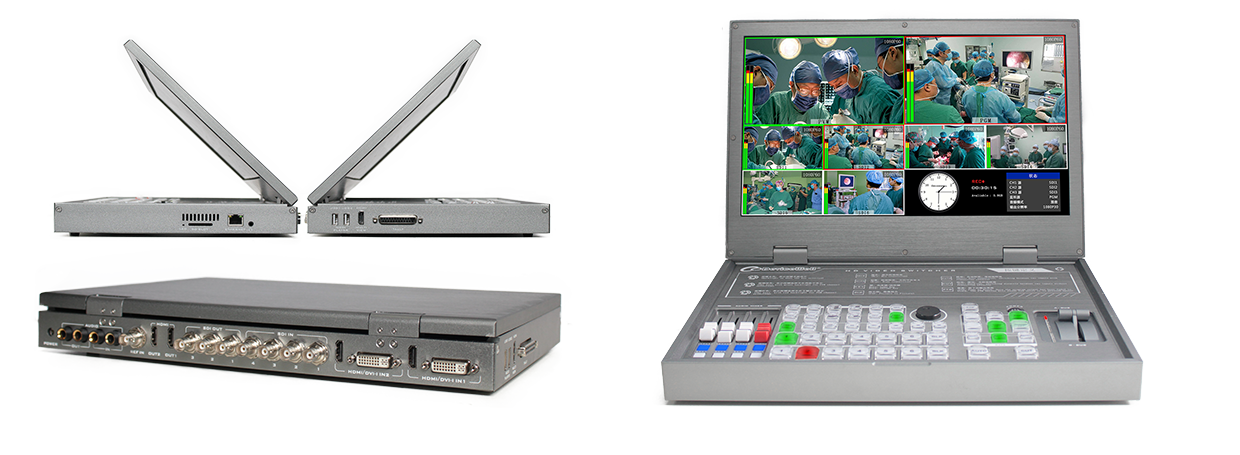

主要产品
产品简介
产品特性
- 便携式一体化设计
- 全铝合金机身,流线型设计,强度高,重量轻
- 集成15.6寸全高清液晶显示屏,现场多画面预监
- 支持SD/HD/3G信号格式
- 4路SDI,输入分辨率自适应
- 3路SDI/2路HDMI ,PGM输出
- 1路XLR平衡音频输入;1路XLR平衡音频输出;支持SDI音频解嵌,外部音频和SDI/HDMI解嵌音频可任意指派输出,支持音频跟随以及混音切换功能
- 媒体管理功能,设备内部也可产生彩条等多种测试画面
- 支持PIP功能,子窗口大小、位置可任意调整,边框厚度和颜色可设置
- 支持SD卡录制PGM
- 菜单控制集成至多画面显示窗口,可方便对设备的各项参数进行设置和实时显示设备的工作状态
- 1组KEY,支持亮度键、色度键、图案键
- 支持MIX/FADE/WIPE切换特效;支持CUT硬切、AUTO自动切换及FTB应急切换;切换速率可设置
技术规格
视频信号输入 | 输入信号 | SDI/HDMI/DVI/VGA视频信号/td> |
---|---|---|
码率 | 270Mbps~3Gbps | |
连接器 | 标准 | |
反射损耗 | >15dB 5MHz~3GHz | |
信号幅度 | 800mV±10%(SDI/VGA /HDMI/DVI) | |
阻抗 | 100Ω (HDMI/DVI) 75 Ω(SDI/VGA) | |
均衡 | 自适应 | |
视频信号输出 | 输出信号 | SDI/HDMI /DVI/VGA视频信号 |
码率 | 270Mbps~3Gbps | |
连接器 | 标准 | |
反射损耗 | >15dB 5MHz~3GHz | |
信号幅度 | 800mV±10%(SDI/VGA /HDMI/DVI) | |
阻抗 | 100Ω (HDMI/DVI) 75 Ω(SDI/VGA ) | |
直流偏移 | 0V±0.5V | |
时钟恢复 | 可选 | |
控制参数 | 串行控制 | RS232 |
控制协议 | 9600波特,8位,1停止位,无校验 | |
连接端口 | 9针D型口, 2-RX, 3-TX, 5-GND | |
远程端口 | TCP/IP,RS422/RS485 | |
控制软件 | Devicewell切换台专用软件,适用于Windows操作系统 | |
选配组件 | NONE | |
常规参数 | 电源 | 12V/DC |
功率 | 小于20W | |
主机尺寸 | 长宽高分别为375*267.5*44.69mm | |
控制面板 | 支持现场制作,集成多种按键 | |
主机重量 | 3.365KG | |
工作温度 | 0℃~50℃无冷凝 | |
存储温度 | -20℃~75℃ | |
工作湿度 | 20%~70%RH | |
存储湿度 | 0%~90%RH,不结露 |
