PD2007 12G SDI 光端机

中帝威(DeviceWell)12G SDI光端机,基于广播级SDI信号设计的光信号传输系统。设备最高支持12G SDI

信号,向下相容6G SDI,3G SDI,1.5G SDI及270M SDI信号。设备内置信号均衡,串行时钟恢复及线路驱

动。设备成对使用,其中一款支持1路光信号输入转成2路独立的SDI信号输出。另一款支持一路SDI信号输

入,转成一路光纤输出和一路环出。设备采用可拆卸的SFP光模块,单模单纤设计,标准传输距离20KM,根

据不同应用场景可以任意更换不同距离的相应模块。设备的SDI输入信号频率自动适应,自动侦测

12G/6G/3G/HD/SD-SDI信号,可应用于UHDTV/FHDTV/HDTV/SDTV等专业 SDI视频信号,特别适用

于广播级级超高清数字信号的远距离光纤传输及应用。 设备采用MicroUSB 5V供电系统,可适用于USB设备

供电系统。

便携式切换台

PD2007 12G SDI光端机,基于广播级SDI信号设计的4K级光信号传输系统,最高分辨率可达3840*2160

60Hz,画质清晰、凸显3D质感。

便携式切换台

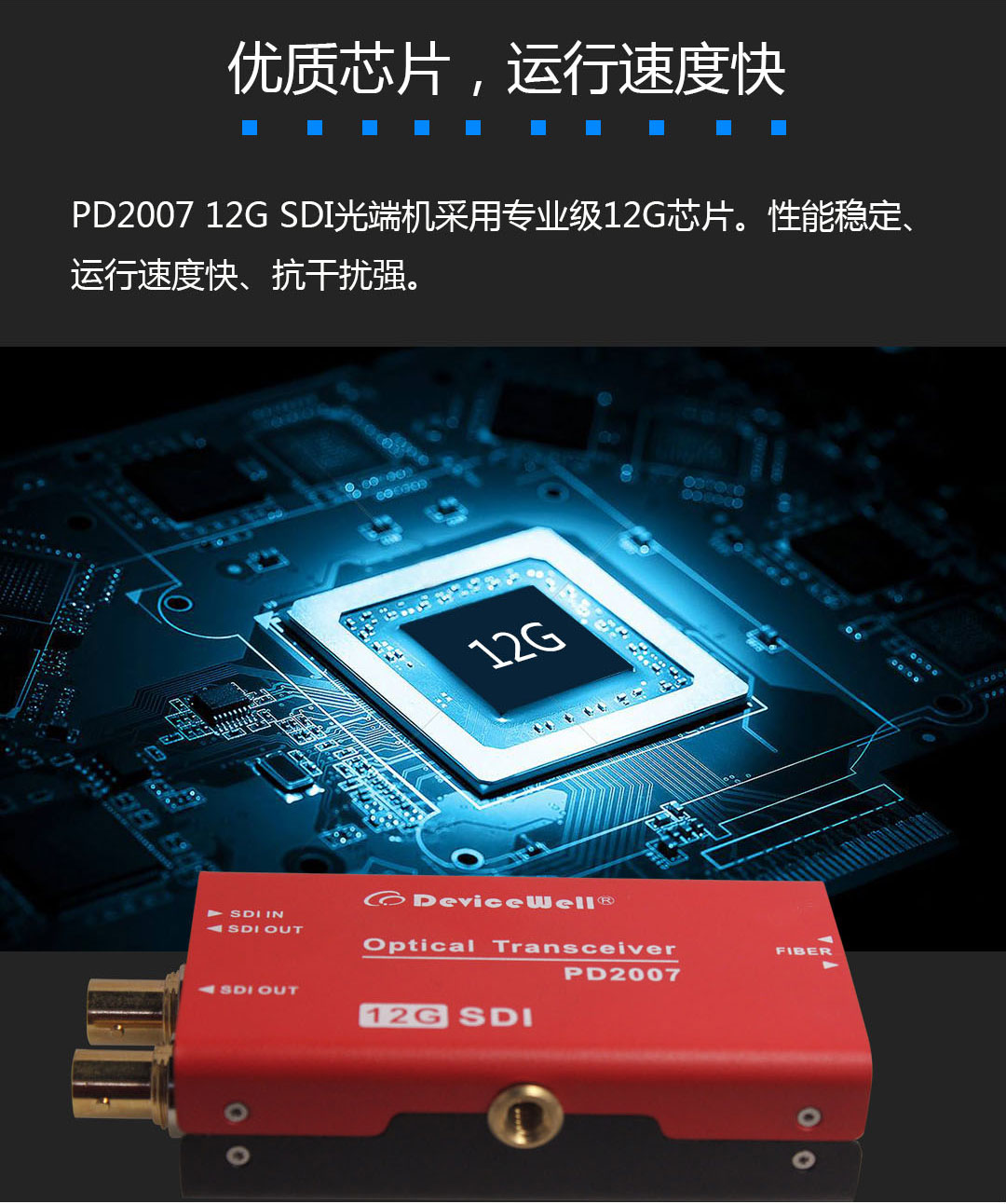

PD2007 12G SDI光端机采用专业级12G芯片。性能稳定、运行速度快、抗干扰强。

便携式切换台

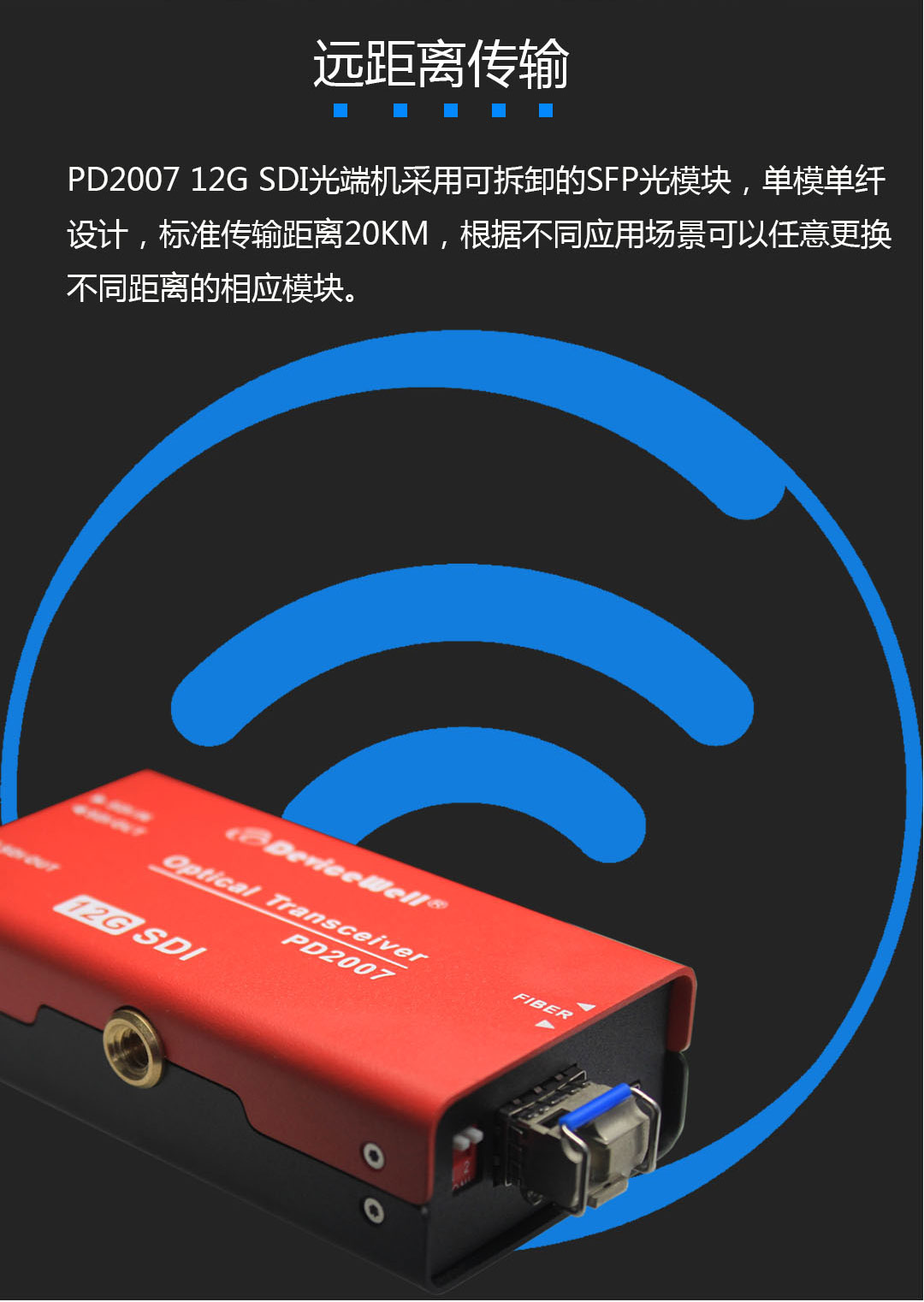

PD2007 12G SDI光端机采用可拆卸的SFP光模块,单模单纤设计,标准传输距离20KM,根据不同应用场景

可以任意更换不同距离的相应模块。

便携式切换台

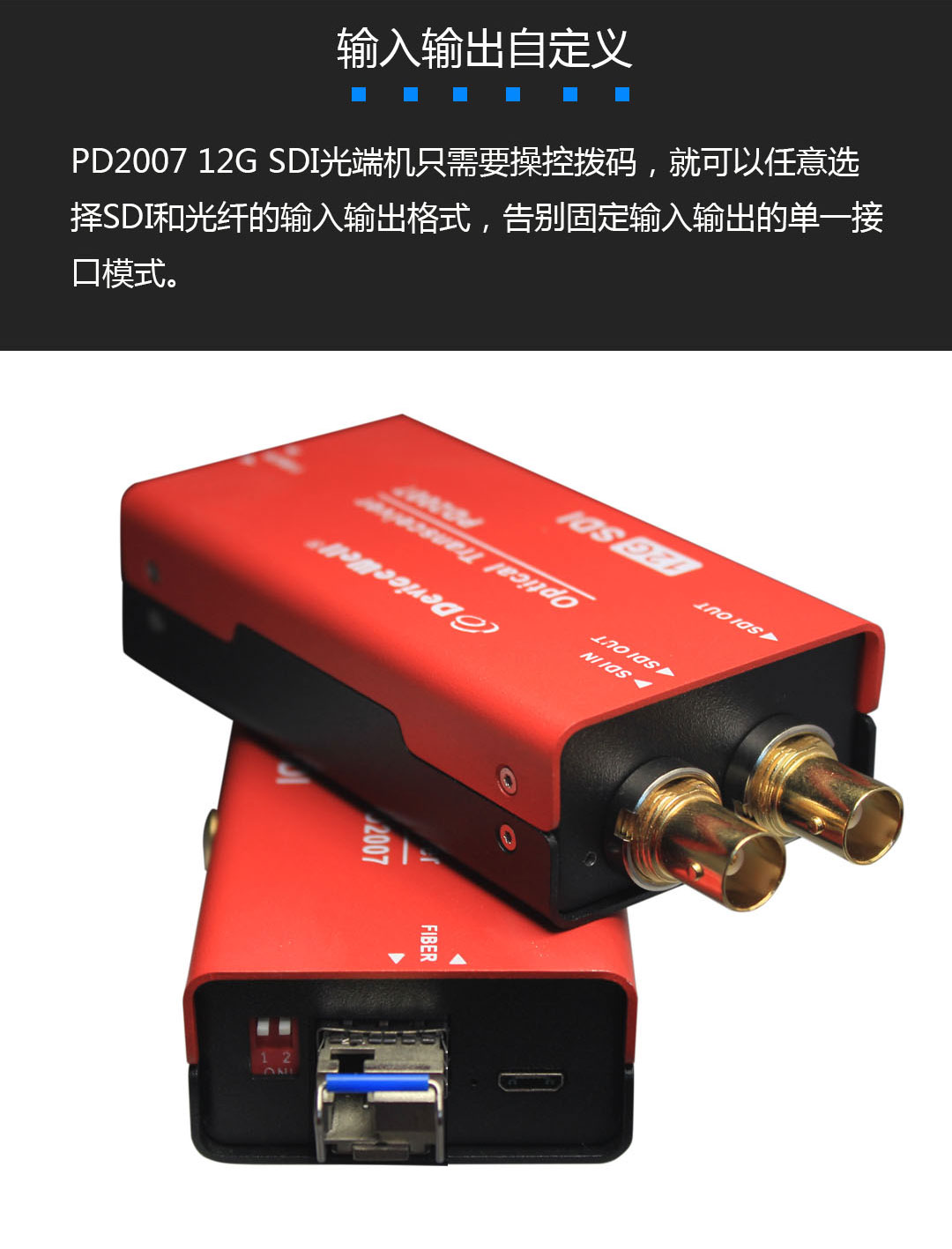

PD2007 12G SDI光端机只需要操控拨码,就可以任意选择SDI和光纤的输入输出格式,告别固定输入输出的

单一接口模式。

便携式切换台

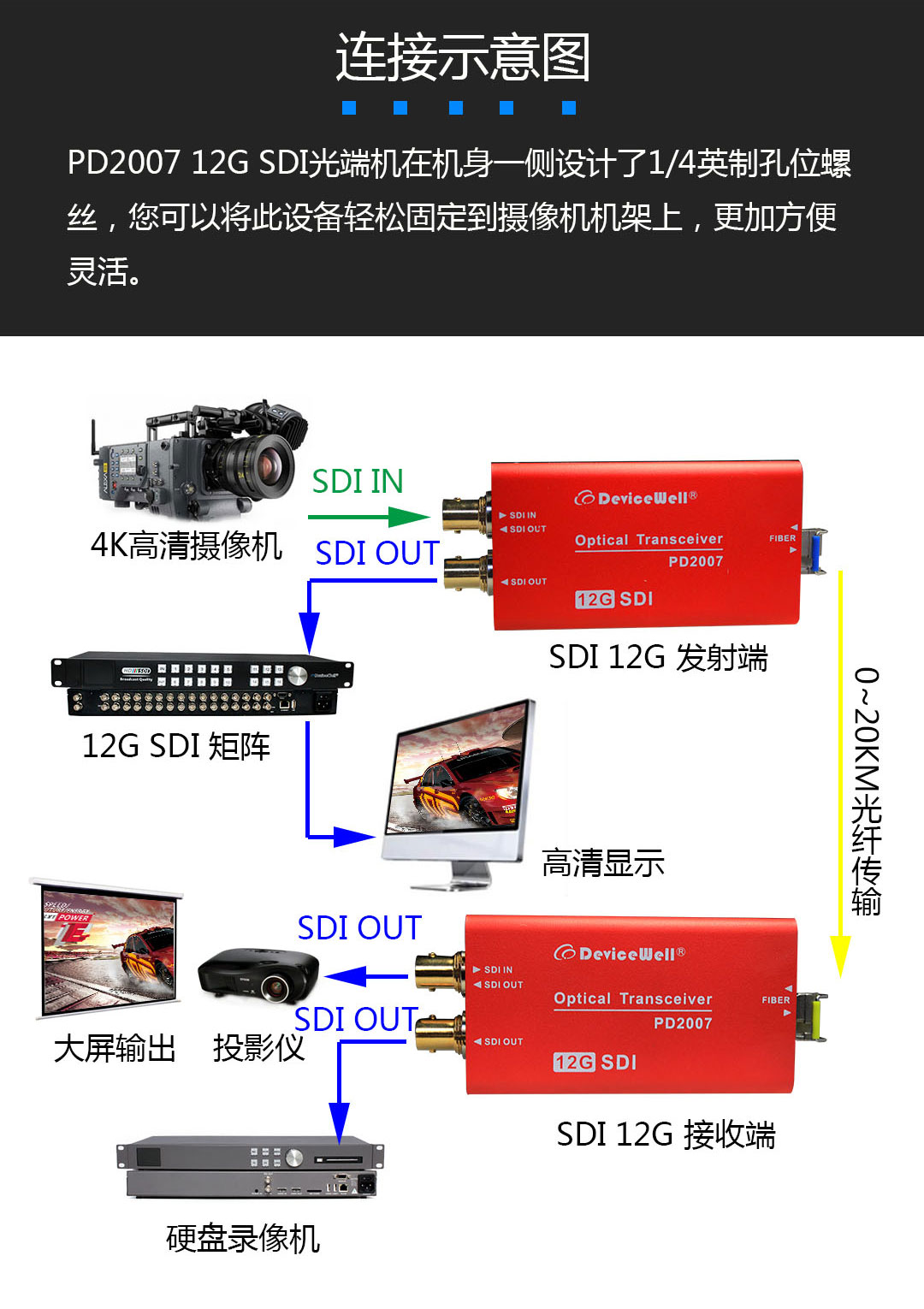

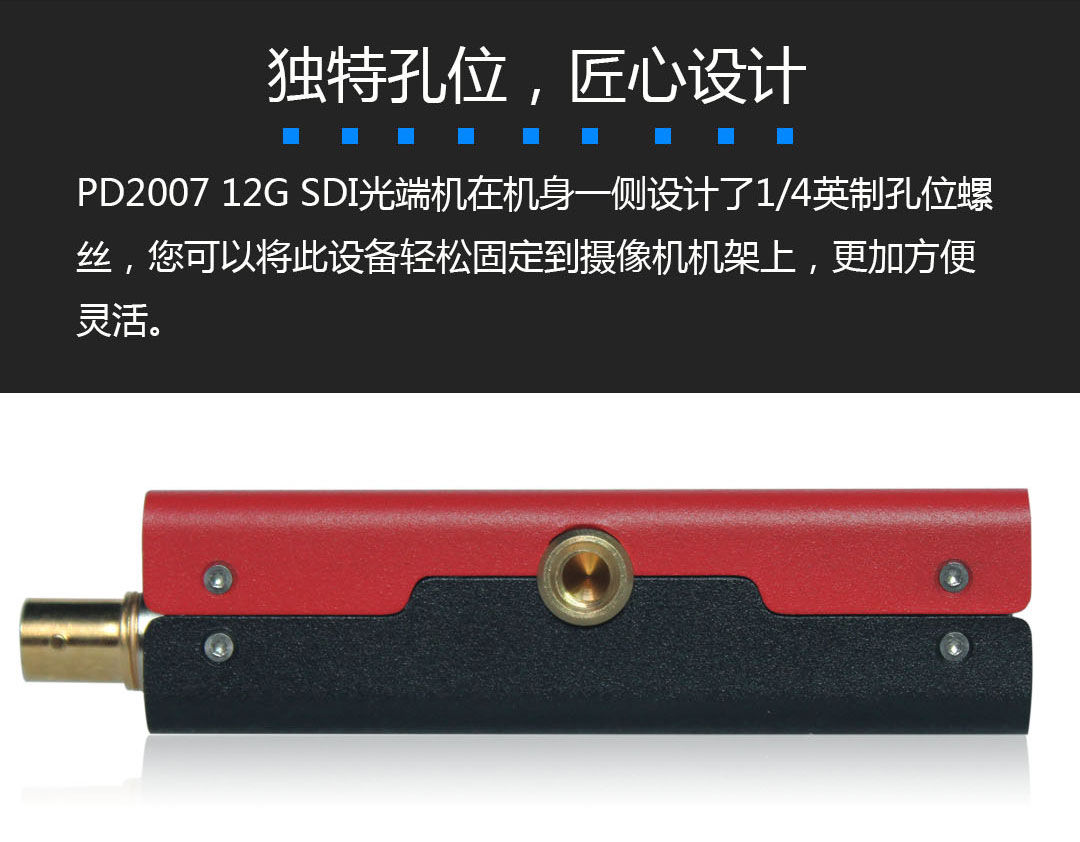

PD2007 12G SDI光端机在机身一侧设计了1/4英制孔位螺丝,您可以将此设备轻松固定到摄像机机架上,更

加方便灵活。

便携式切换台

PD2007 12G SDI光端机应用示意图

便携式切换台

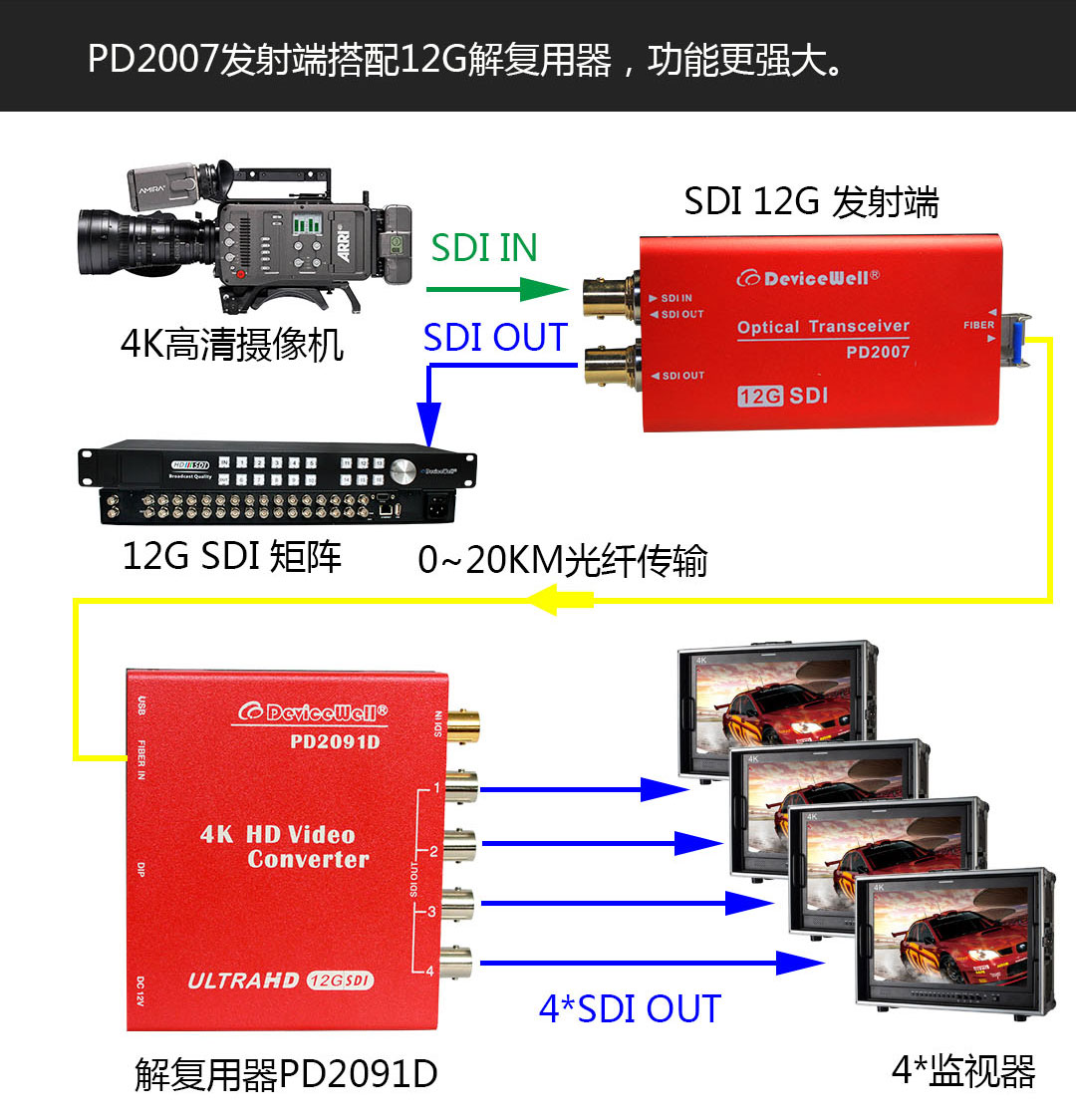

PD2007发射端搭配12G解复用器,功能更强大。

便携式切换台

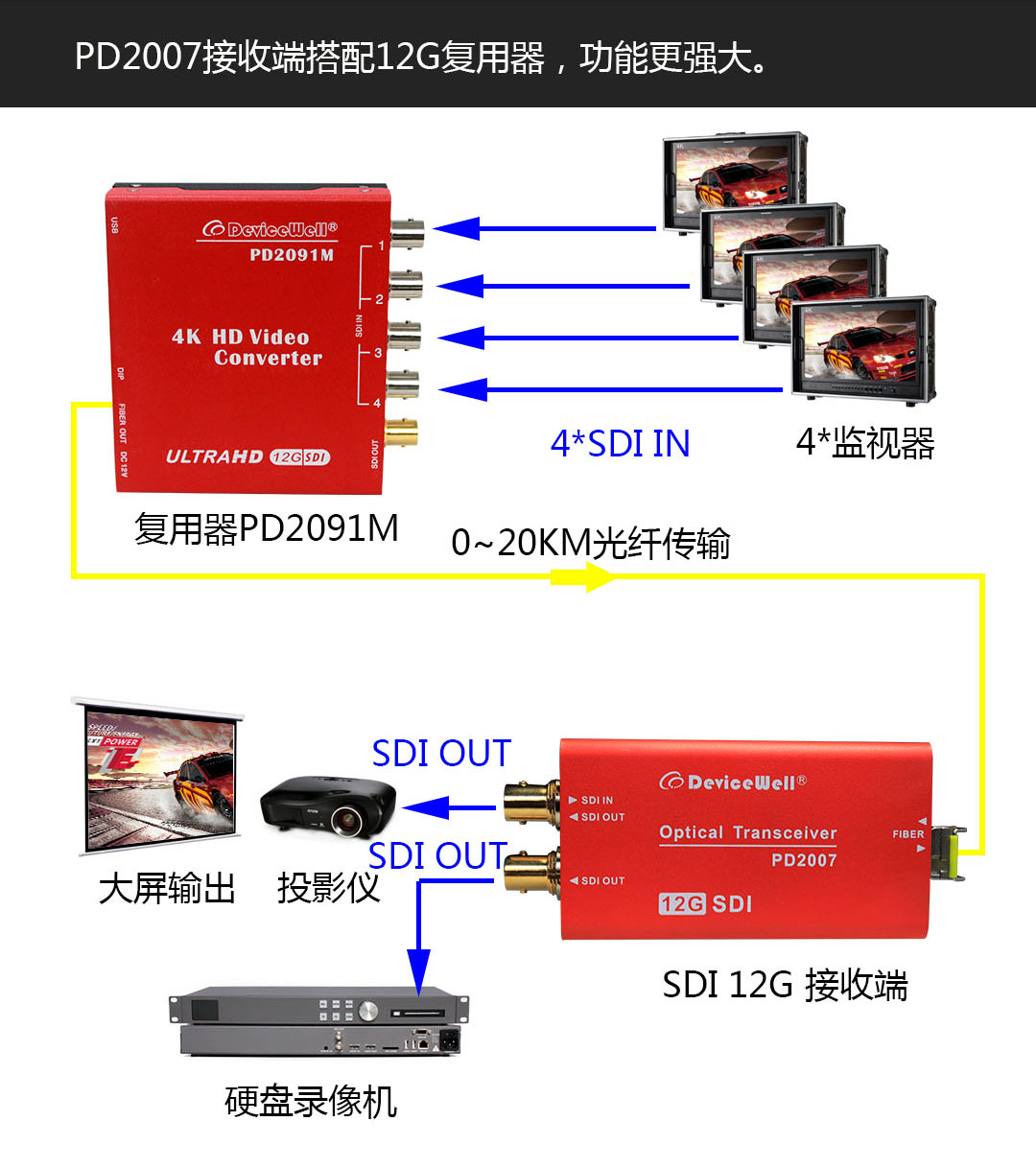

PD2007接收端搭配12G复用器,功能更强大。

便携式切换台

PD2007 12G SDI光端机可应用于体育赛事、歌舞表演、婚庆和多媒体教学等广播级级超高清数字信号的远距

离光纤传输及应用。

便携式切换台

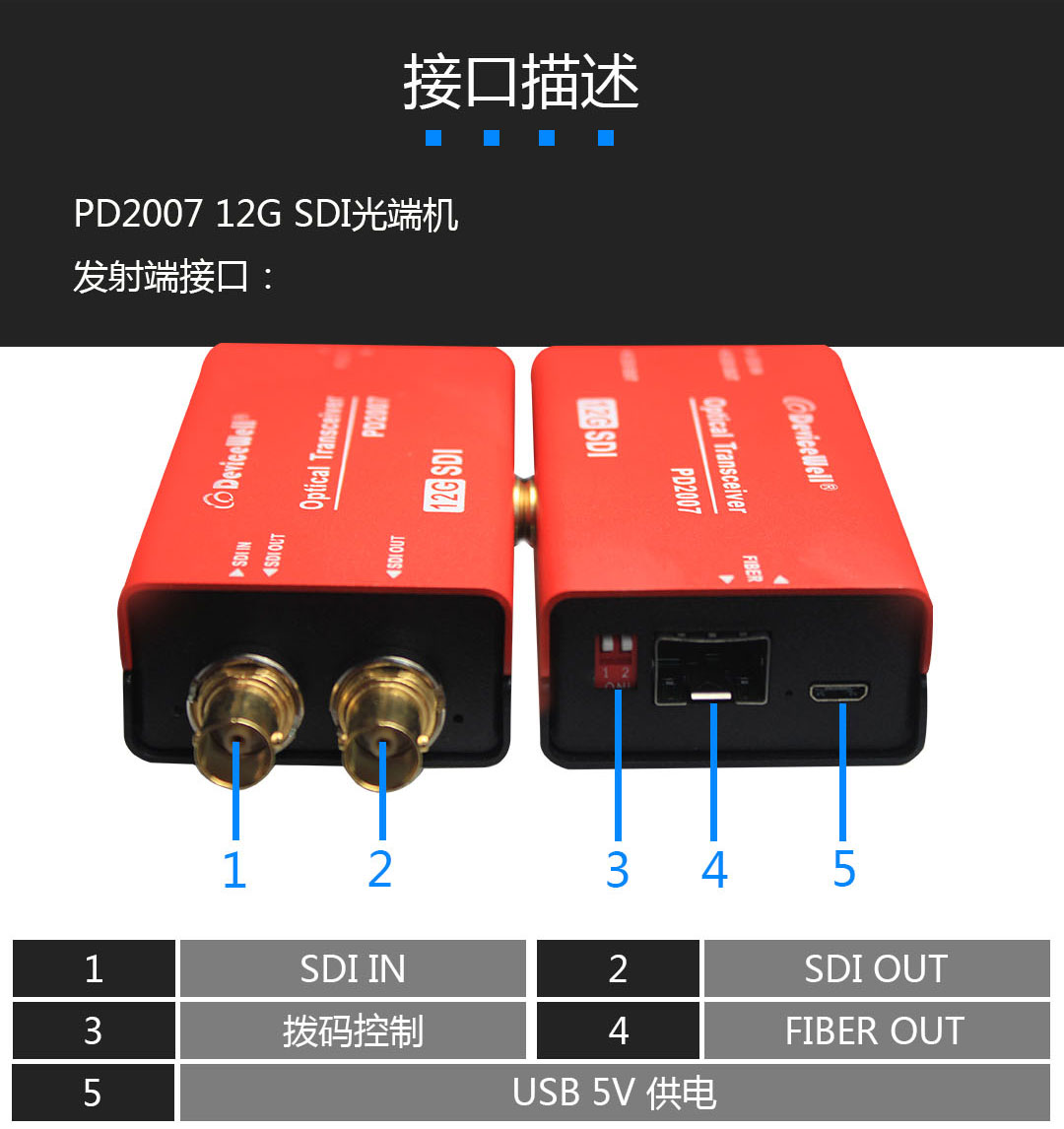

PD2007 12G SDI光端机

发射端接口:

便携式切换台

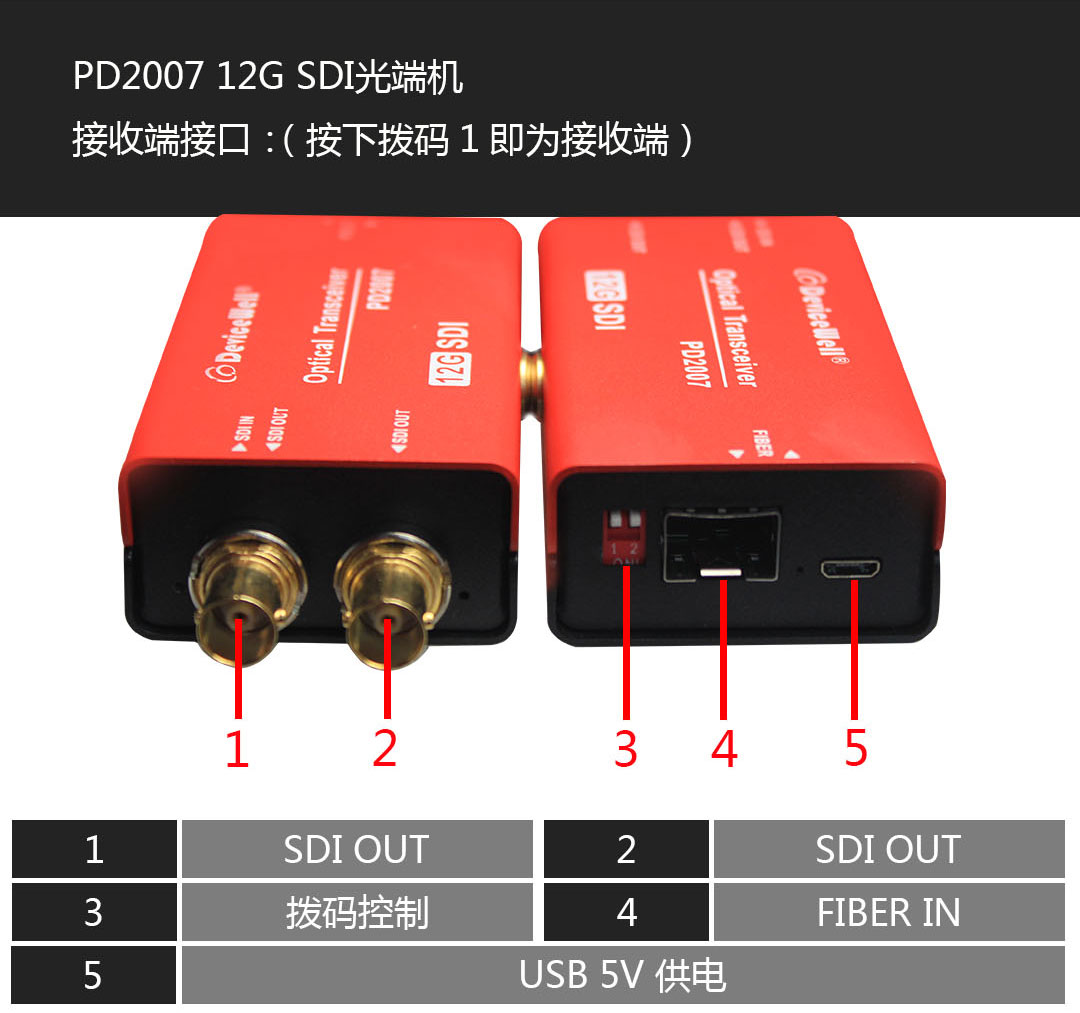

PD2007 12G SDI光端机

接收端接口:(按下拨码1即为接收端)

便携式切换台

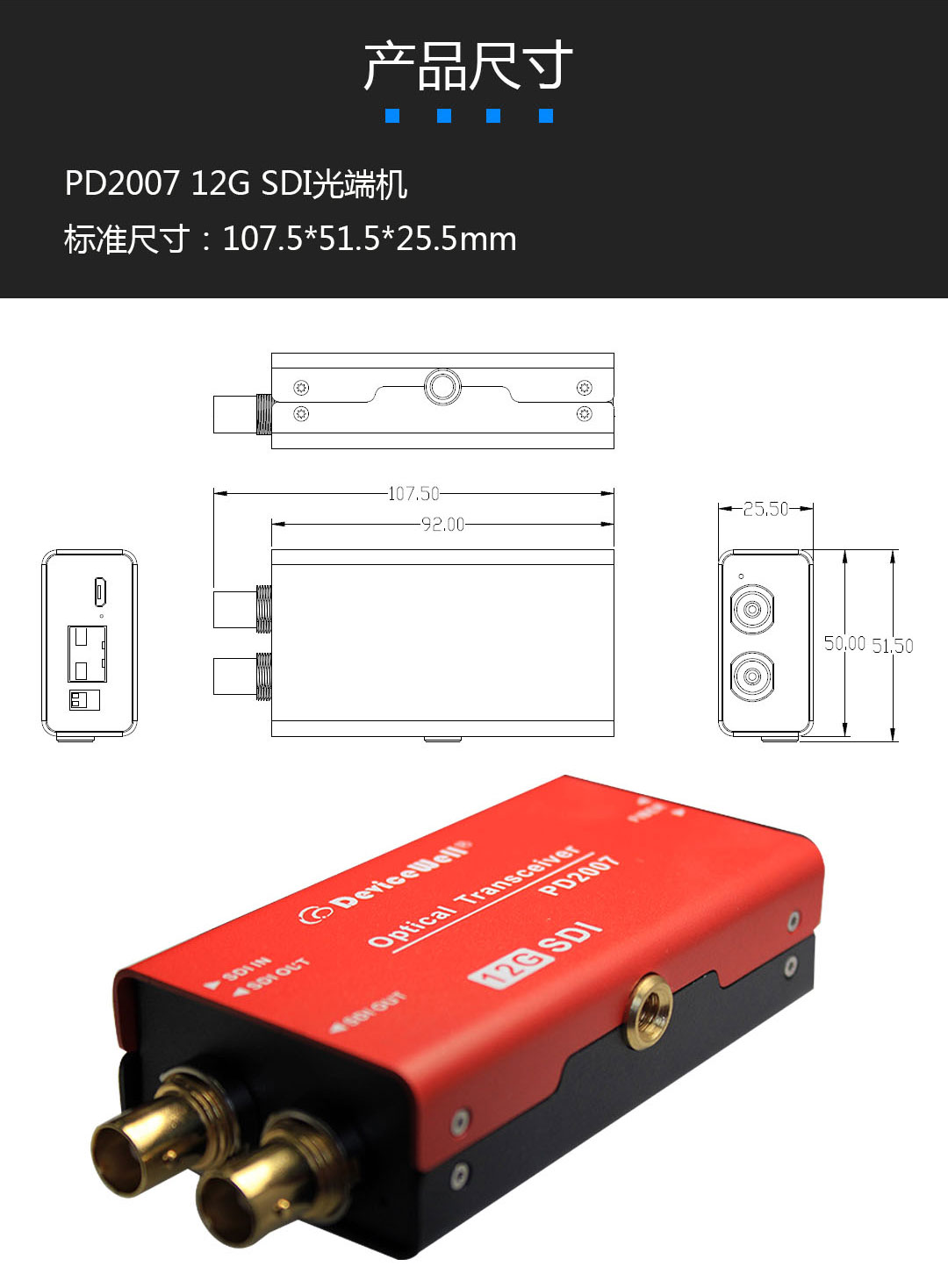

PD2007 12G SDI光端机 标准尺寸:107.5*51.5*25.5mm
