专业级高清视频HDMI转SDI转换器PD6321
专业级高清视频转换器PD6321(HDMI转SDI)
产品简介
中帝威(DeviceWell)高清视频转换器，一款专用的HDMI信号转换为3G/HD/SD SDI信号的设备。设备集成HDMI接收器及3G/HD/SD-SDI编码器，可方便的将HDMI信号转为3G/HD/SD-SDI信号.同时，PD6321支持HDMI内部音频解嵌后嵌入到SDI信号中，也可以将外部输入的模拟音频信号嵌入到SDI信号中.此外,PD6321还支持"变频"功能，可以将输入的不同分辨率的HDMI信号"变换"为固定分辨率的SDI信号输出．输出分辩率通过数字编码开关选择，操作简单。

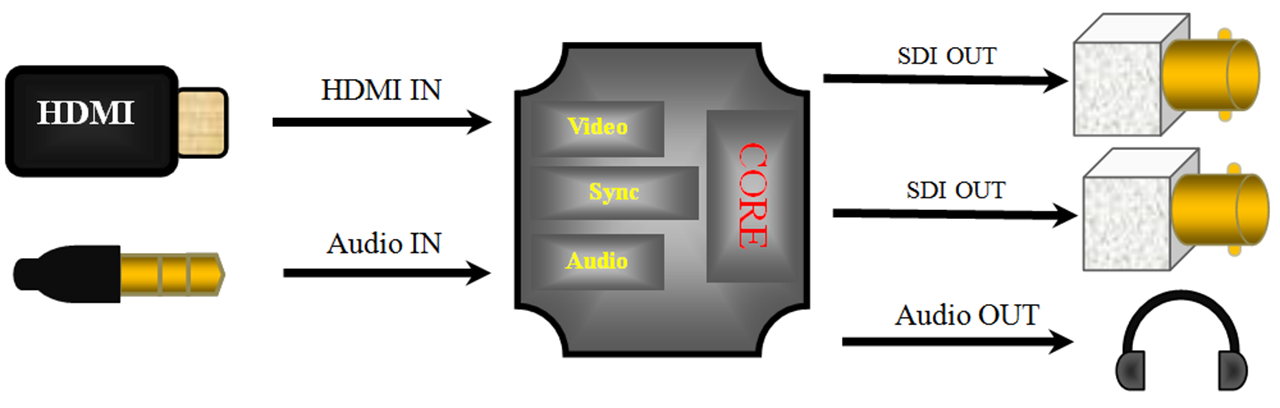

功能示意图
产品特性
◆ 标准HDMI信号输入
◆ 可选3G/HD/SD SDI信号输出
◆ 可选1080P/1080I/720P/480I/576I/1080PSF输出
◆ HDMI输入信号自适应
◆ 支持HDMI内部音频解嵌后再嵌入到SDI信号中
◆ 支持外部模拟立体声音频信号嵌入SDI信号中
◆ SDI可设定为＂变频＂输出
◆ SDI可设定为＂固定频率＂输出
◇ 特殊功能可定制
接口说明

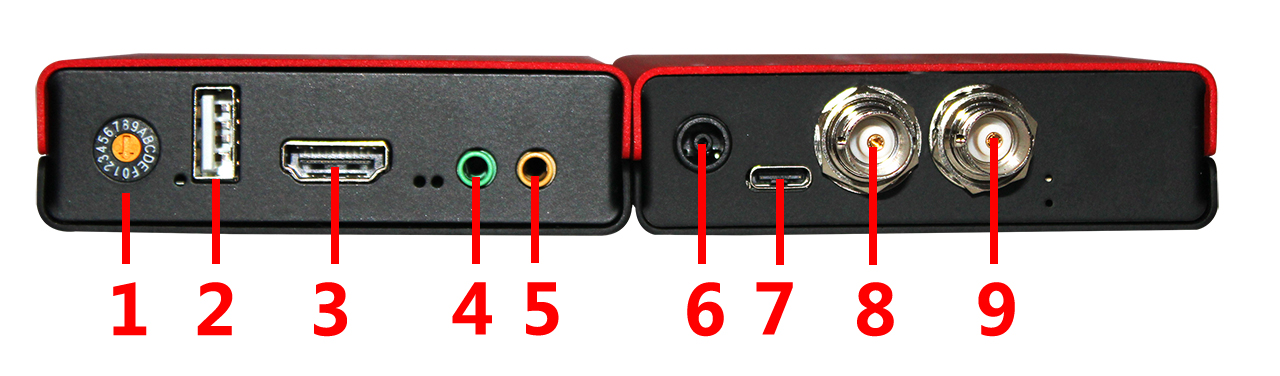

1.输出设定(参见下表） 2.USB升级 3.HDMI输入 4.音频输入 5.音频输出
6.DC 5V-12V 7.Type C供电 8.SDI输出2 9.SDI输出1
产品参数
|
产品名称 |
高清视频转换器 |
|
|
产品型号 |
PD6321 |
|
|
HDMI视频输入 |
输入信号 |
标准HDMI信号 |
|
连接器 |
BNC/RCA |
|
|
信号幅度 |
800mV±10%(75R) |
|
|
阻抗 |
75Ω |
|
|
模拟音频输入 |
输入信号 |
模拟立体声音频 |
|
数字采样 |
48K |
|
|
阻抗 |
16Ω |
|
|
连接器 |
耳机 |
|
|
SDI视频输出 |
输出信号 |
SDI高清串行数字视频信号 |
|
码率 |
270Mbps~2.97Gbps |
|
|
阻抗 |
75Ω |
|
|
信号幅度 |
800mV±10% |
|
|
连接器 |
BNC符合IEC169-8 标准 |
|
|
常规参数
|
电源 |
DC 5-12V |
|
功率 |
<2W |
|
|
主机尺寸 |
136X 80X 25 mm |
|
|
控制面板 |
数字编码开关 |
|
|
重量 |
0.3 KG |
|
|
工作温度 |
0℃~50℃无冷凝 |
|
|
存储温度 |
-20℃~75℃ |
|
|
工作湿度 |
20%~70%RH |
|
|
存储湿度 |
0%~90%RH，不结露 |
|
设定参数
|
|
|||
|
编码开关数值 |
对应分辩率 |
编码开关数值 |
对应分辩率 |
|
0 |
1080I @50HZ |
8 |
720P @50HZ |
|
1 |
1080P @60HZ |
9 |
720P @30HZ |
|
2 |
1080P @50HZ |
A |
720P @25HZ |
|
3 |
1080I @60HZ |
B |
576I @50HZ |
|
4 |
1080P @30HZ |
C |
480I @60HZ |
|
5 |
1080P @25HZ |
D |
保留 |
|
6 |
1080P @24HZ |
E |
保留 |
|
7 |
720P @60HZ |
F |
保留 |

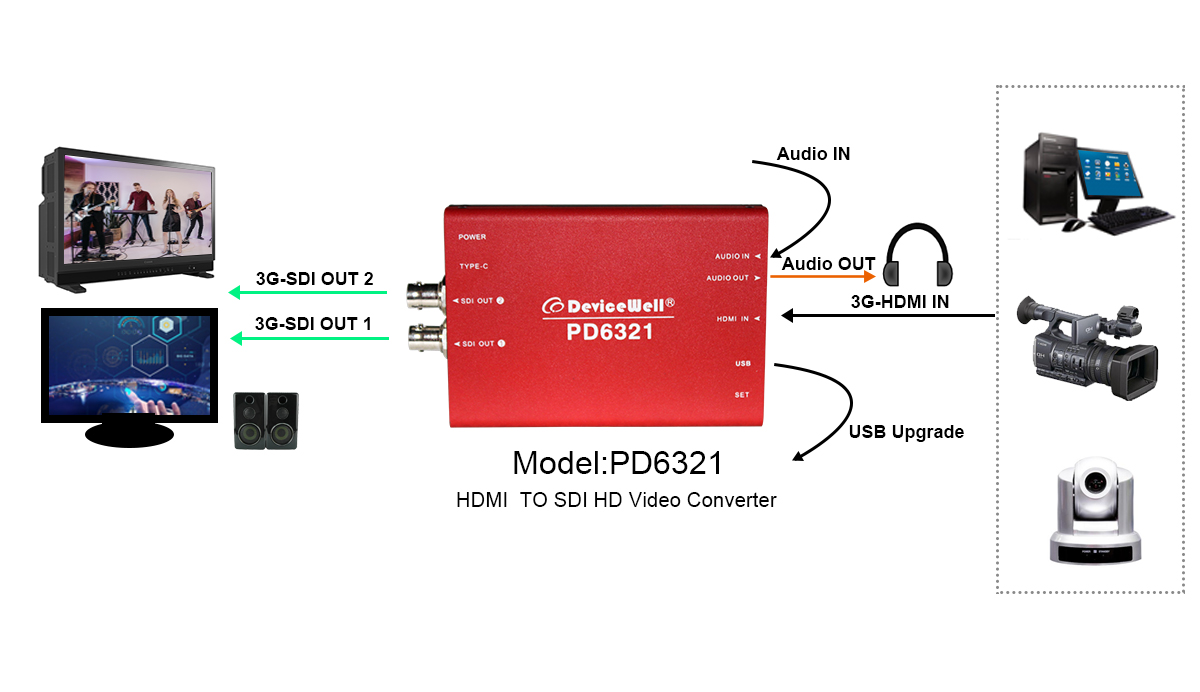

PD6321应用示意图
订货型号
|
产品型号 |
功能 |
机箱类型 |
电源类型 |
其它 |
|
PD6361 |
VGA转SDI |
Mini |
标准AC-DC 12V电源 |
支持变频 |
|
PD6351 |
DVI转SDI |
Mini |
标准AC-DC 12V电源 |
支持变频 |
|
PD6341 |
CVBS转SDI |
Mini |
标准AC-DC 12V电源 |
支持变频 |
|
PD6331 |
YPbPr转SDI |
Mini |
标准AC-DC 12V电源 |
支持变频 |
|
PD6321 |
HDMI 转SDI |
Mini |
标准AC-DC 12V电源 |
支持变频 |
|
PD6095 |
USB播放SDI输出 |
Mini |
标准AC-DC 12V电源 |
支持变频 |
|
PD6391 |
以上全部功能 |
Mini |
标准AC-DC 12V电源 |
支持变频 |
|
PD6312 |
SDI转HDMI |
Mini |
标准AC-DC 12V电源 |
支持变频 |
|
PD6313 |
SDI转YPbPr |
Mini |
标准AC-DC 12V电源 |
支持变频 |
|
PD6314 |
SDI转CVBS |
Mini |
标准AC-DC 12V电源 |
支持变频 |
|
PD6315 |
SDI转DVI |
Mini |
标准AC-DC 12V电源 |
支持变频 |
|
PD6316 |
SDI转VGA |
Mini |
标准AC-DC 12V电源 |
支持变频 |
中帝威（Devicewell）HDMI转SDI转换器说明书下载
| 序号 | 资料名称 | 版本 | 修改日期 | 说明/备注 |
| 1 | PD6321规格书下载 | 3.0 | 2022年11月7日 | PD6321_SC_V03 |
