8K/48G系列 超高清视频48G SDI 一分三分配器PD8011T

Posted in 48G 8K/12G 4K SDI 分配器

产品介绍

    中帝威(DeviceWell)8K SDI信号分配器,基于8K广播级8K SDI信号设计。设备最高支持四链路8K SDI信号,向下相容12G SDI、6G SDI、3G SDI、HD SDI及SD SDI。设备内置SDI信号均衡,解码器,串行时钟恢复及线路驱动器,可实现1个4链路12G-SDI信号输入,分配为3个4链路12G-SDI信号输出。同时也支持4组1个单链路的12G-SDI信号输入,分配为4组3个单链路12G-SDI信号输出,且分辨率向下兼容。8K SDI传输距离超过30M ,12G SDI传输距离超过75M,6G SDI传输距离超过100M,3G SDI传输距离超过120M。设备自适应12G、6G、3G、1.5G及270M的码率,无需额外设定。可应用于UHDTV/FHDTV/HDTV/SDTV等专业 SDI视频信号,特别适用于广播级超高清数字信号领域。
设备为机架式结构,方便用户放入机柜固定管理。

产品特性

◆ 1组8K/12G/6G/3G/1.5G SDI信号输入
◆ 3组8K/12G/6G/3G/1.5G SDI信号输出
◆ 内置专业级均衡器
◆ 内置时钟恢复器
◆ 内置线路驱动器
◆ 输入输出分辨率自适应
◆ 双电源供电系统
◆ 机架式结构

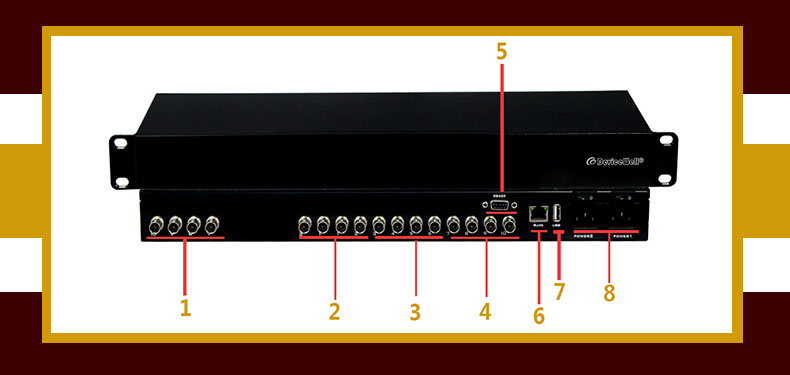

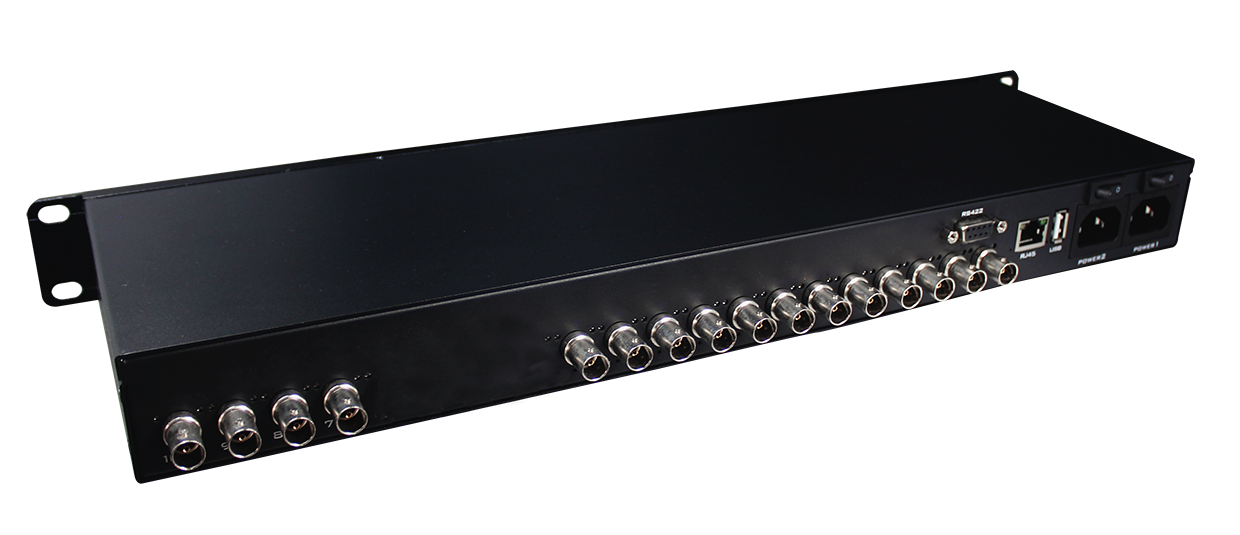

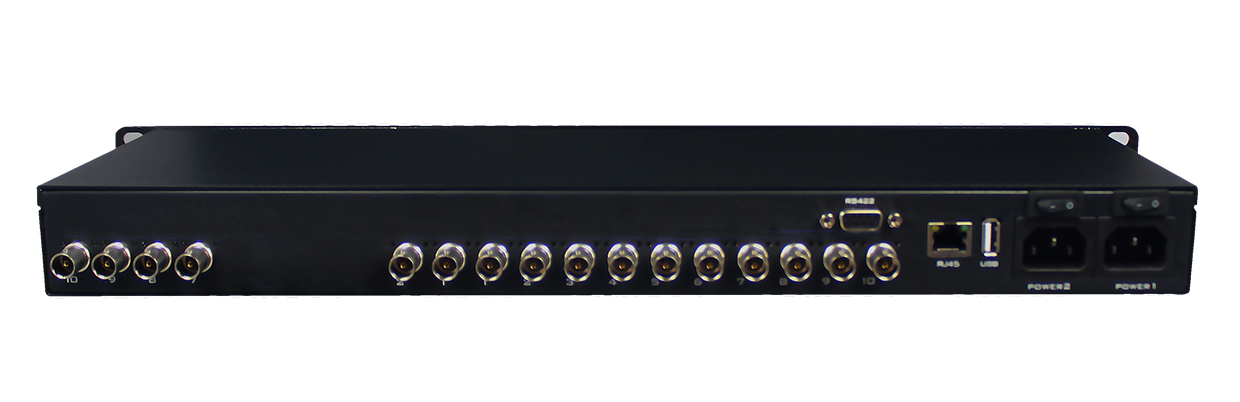

接口说明

1. 4x12G SDI信号输入

2.4x12G SDI信号输出

3. 4x12G SDI信号输出

4. 4x12G SDI信号输出

5. DP-9(预留)

6. 网络升级

7. USB(预留)

8.双电源供电

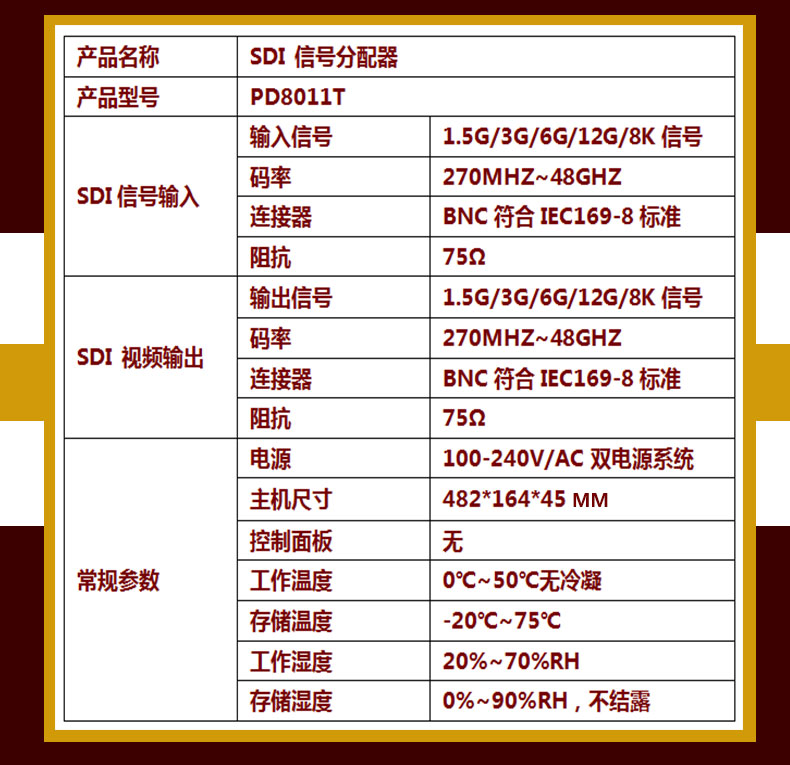

产品参数

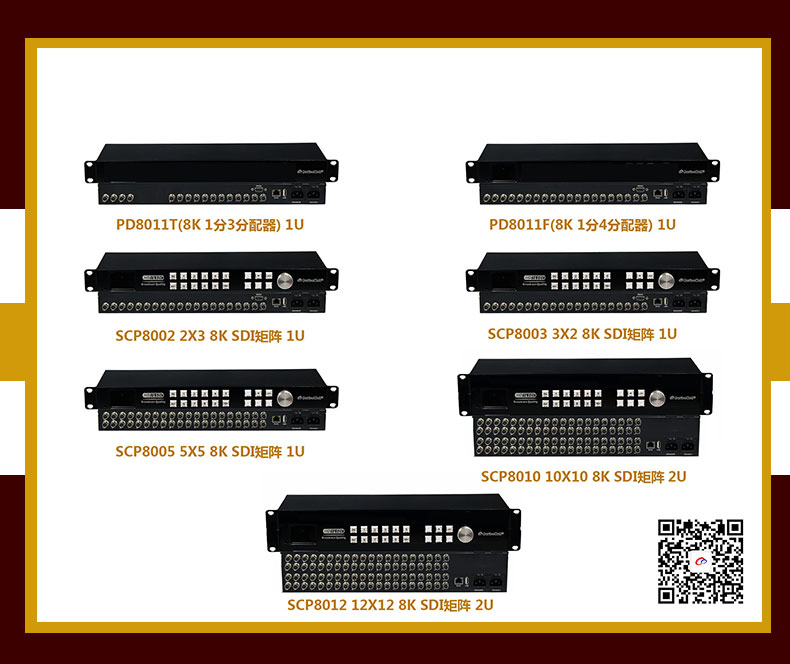

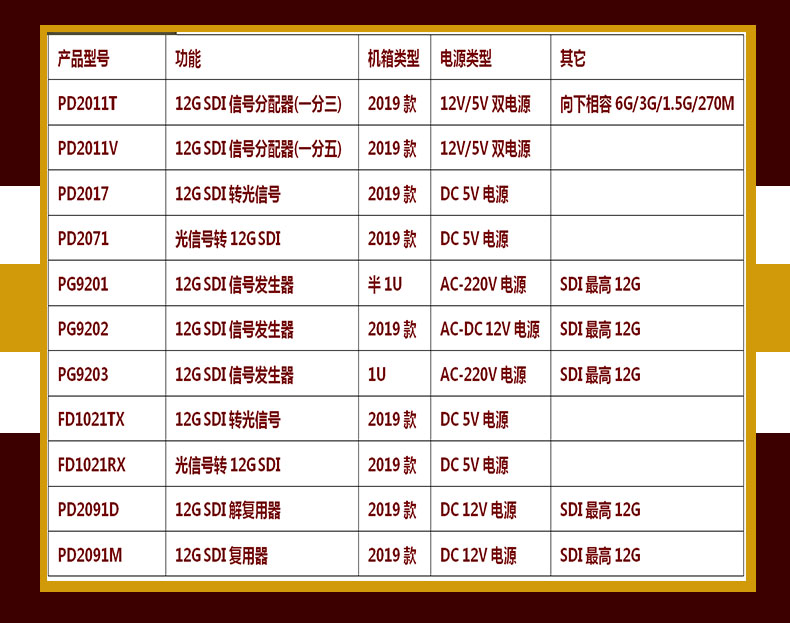

订货型号

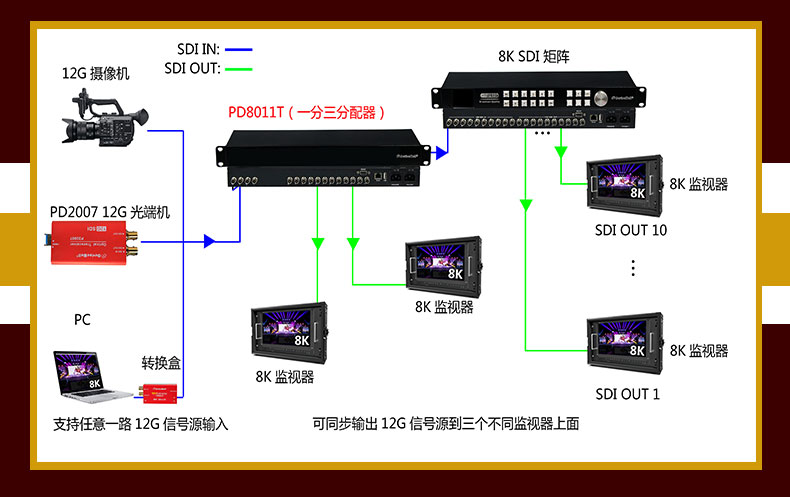

应用示意图

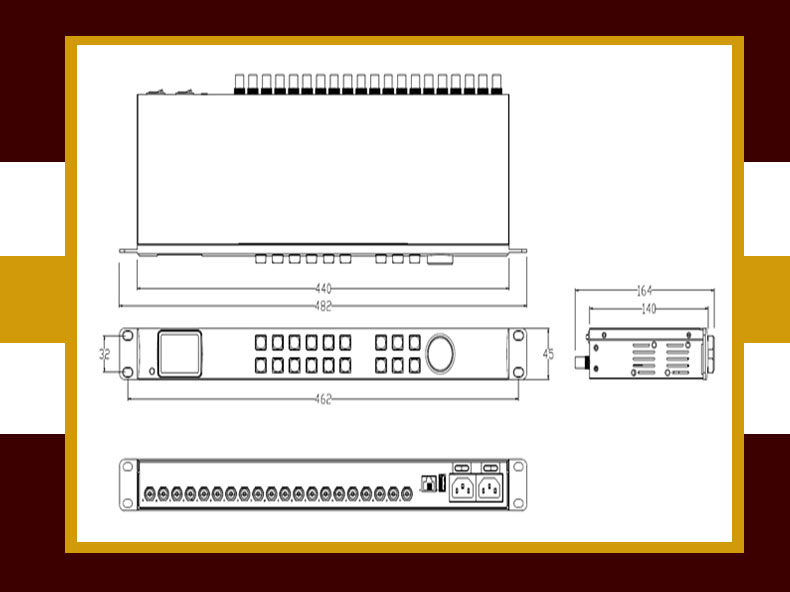

产品尺寸

中帝威一分三分配器PD8011T说明书资料下载
