中帝威(DeviceWell) · 20通道多路数多机位导播台大合集-HDS9320

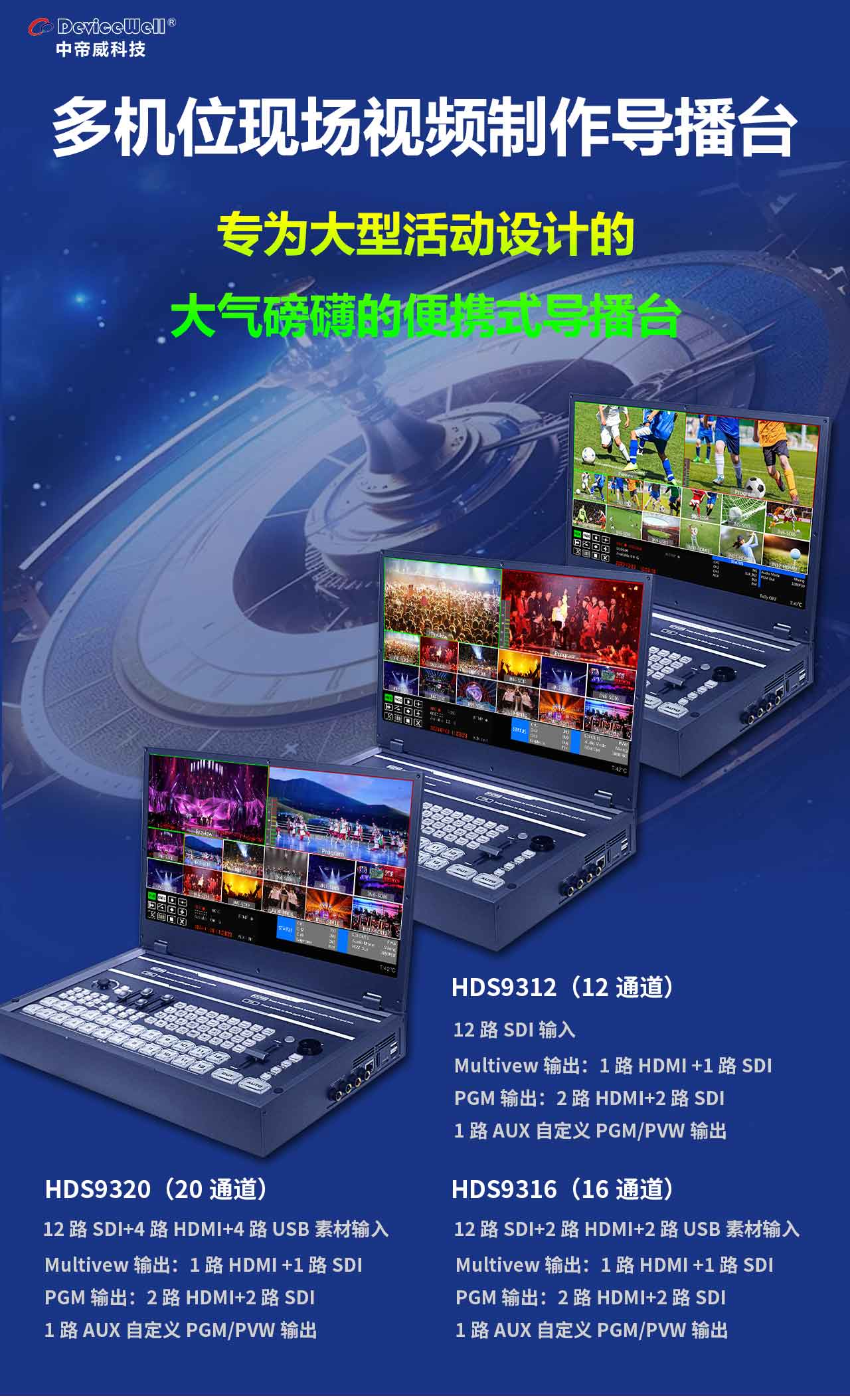

20通道多路数多机位导播台大合集HDS9320


 广播电视台、演播室专用导播切换台,大型直播现场首选神器。二十通道切换台集多种控制方式于一体,通过键盘可以对特效,转场方式进行设置,内置菜单显示功能可以更直观高效的对设备进行设置,摇杆可以对摄像机远近距离进行控制。 二十通道切换台是一台具有12路SDI输入+4路HDMI+4路USB视频信号输入,共20路输入信号,4路SDI输出、4路HDMI输出广播级视频信号。二十通道切换台适用于现场演出、课程录制与棚内导播等,该切换台具备多种功能。如多种格式视频输入且输入分辨率自适应,模拟平衡音频输入输出,音频加嵌解嵌、混音、TALLY、TF卡录制、网口推流,抠像,RS422和RJ45控制等。可以通过USB播放来添加LOGO,台标,背景动画等素材。具备远程升级能力,用户通过简易操作即可执行带附加效果的视频切换和音频混音功能。

查看详情

全新设计,自我突破, 流线型设计带来酷炫的视觉体验

全新工业级机械按键布局, 告别繁琐的软件设置,简单易上手

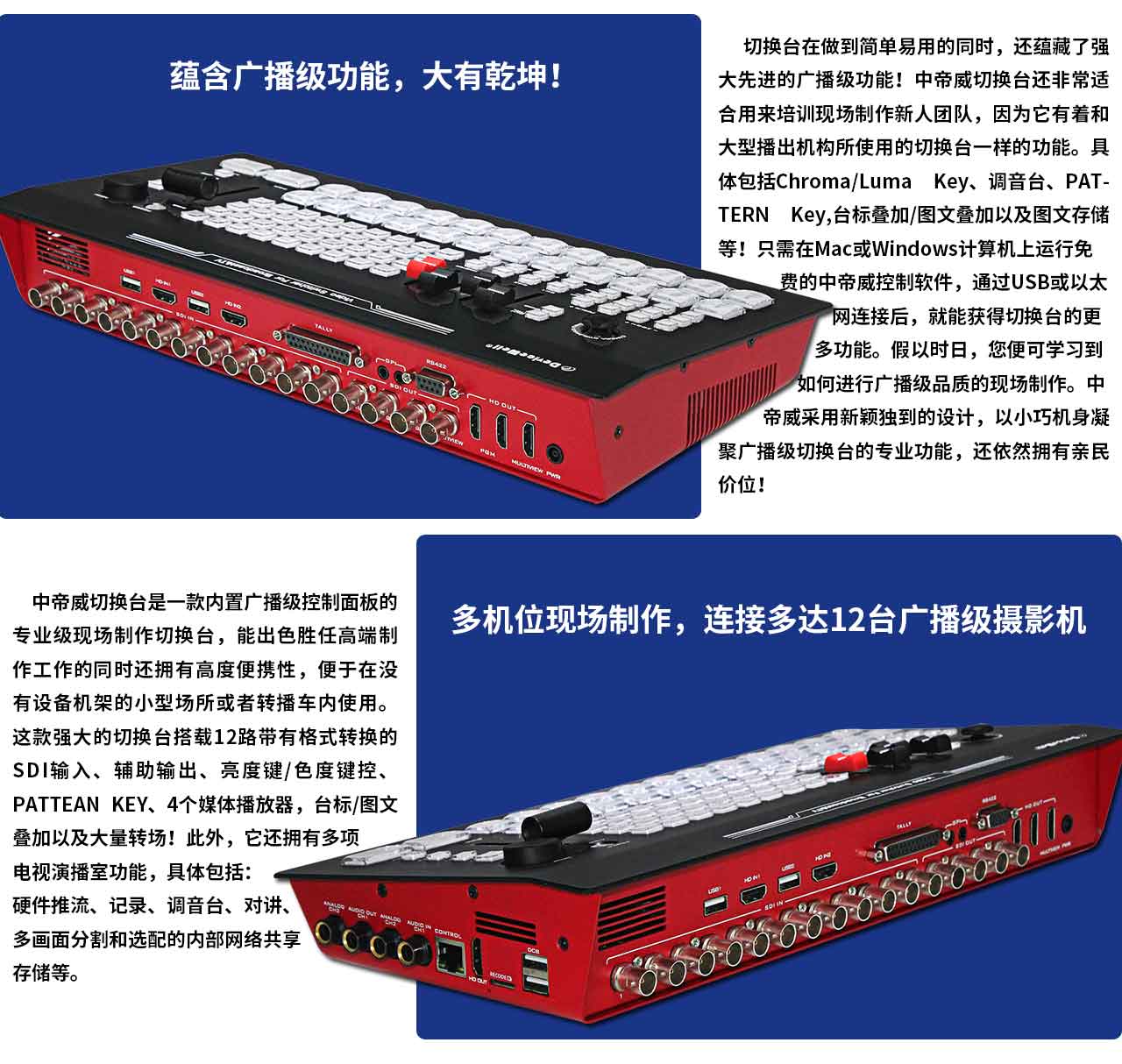

丰富的接口功能, 满足您的活动场景需要

输入:12路 SDI+4路HDMI+4路USB

输出:4路SDI+4路 HDMI

音频信号:2路TRS音频输入,2路TRS路音频输出

支持摄像机控制,DCB控制系统及Tally输出

现场多机位制作 直播录播导播台

 结构精简,集导播切换、媒体播放器、多画面分割及特技转场为一体

最高20路视频信号源直播切换

12路SDI+4路HDMI+4路USB素材共20路视频信号输入4路SDI+4路HDMI共 8路视频信号输出

创造令人印象深刻的视频效果 以及您的专业视频制作

使用优质色度键、亮度键以及图案键抠像等技术在直播视频或图文背景上添加Logo、台标、图文以及动画等。让您在信号输出、多画面监看、节目录制上制作炫目的效果!

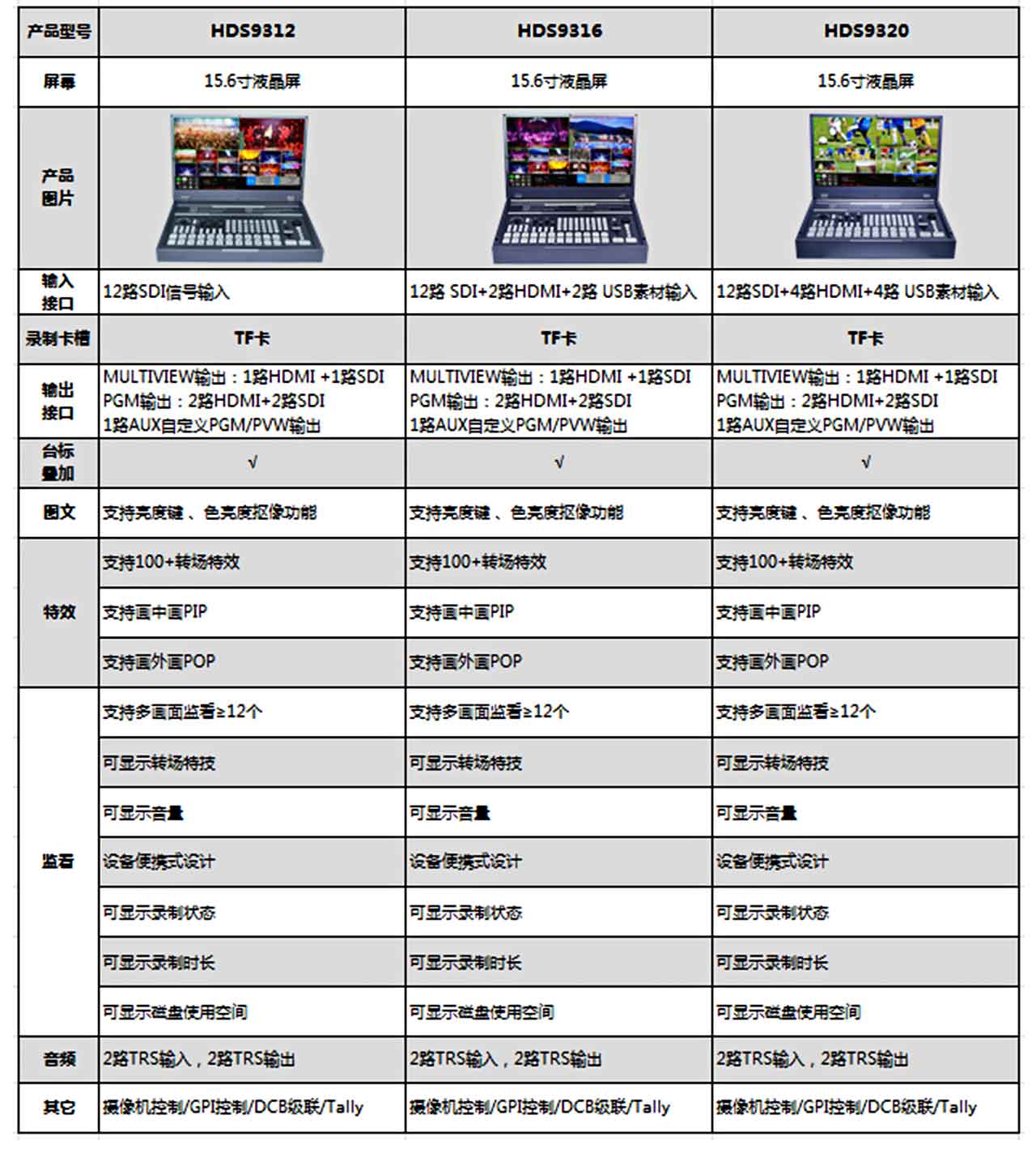

技术参数



产品名称

高清视频切换台

视频

信号

输入

输入信号

12路 SDI输入,4路USB素材输入,4路HDMI输入

SDI 速率

1.5G、3G

连接器

标准

信号幅度

800mV±10%(SDI/HDMI)

阻抗

75 Ω(SDI) 100 Ω(HDMI)

均衡

自适应

SDI输入

12 x 10bit 720p、1080i、1080p

SDI规范

SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A级、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1和SMPTE 2082‑10、SMPTE 2082‑12

HD视频输入格式

720p50、720p60、

1080i50、1080i60

、1080p24、1080p25、1080p30、1080p50、1080p60

视频

信号

输出

视频输出

PGM output:2xSDI+3xHDMI

Multi-screen output:1xSDI + 1xHDMI

多画面输出

1x HDMI+1xSDI + LCD

HD视频输出格式

1080p24、1080p25、1080p30、1080p50、1080p60

画面显示

12xSDI HD DISPLAY

SDI视频输出

4 x 10bit 1080p

HD视频输出

1920x1080

时钟恢复

支持

控制

参数

远程控制

GPI

连接端口

3.5mm接口

网络控制

UDP

连接端口

RJ45,100M

常规

参数



电源

12V/DC

功率

<80W

外观尺寸

363x249x59mm

主机重量

3 Kg

音频输入

2路Analog Audio 输入

音频输出

2路Analog Audio 输出

抠像/推流

YES

TF卡录制

YES

画中画/画外画

YES

特效

T-BAR/AUTO /CUT/ FTB/STILL/PATTERN KEY/BAR

转场

MIX /FADE/划像

摄像机控制

MIX:12-WAY CAMERA CONTROL

画面显示

12xSDI HD DISPLAY

控制面板

支持现场制作,集成多种按键

工作温度

0℃~50℃无冷凝

存储温度

-20℃~75℃

工作湿度

20%~70%RH

存储湿度

0%~90%RH,不结露















高清20通道切换台相关资料



序  号

资料名称

版本

修改日期

说明/备注

1

中帝威便携式20通道导播台使用说明书下载

1.0

2024年11月22日

适用型号:HDS9320,HDS9316,HDS9312

2

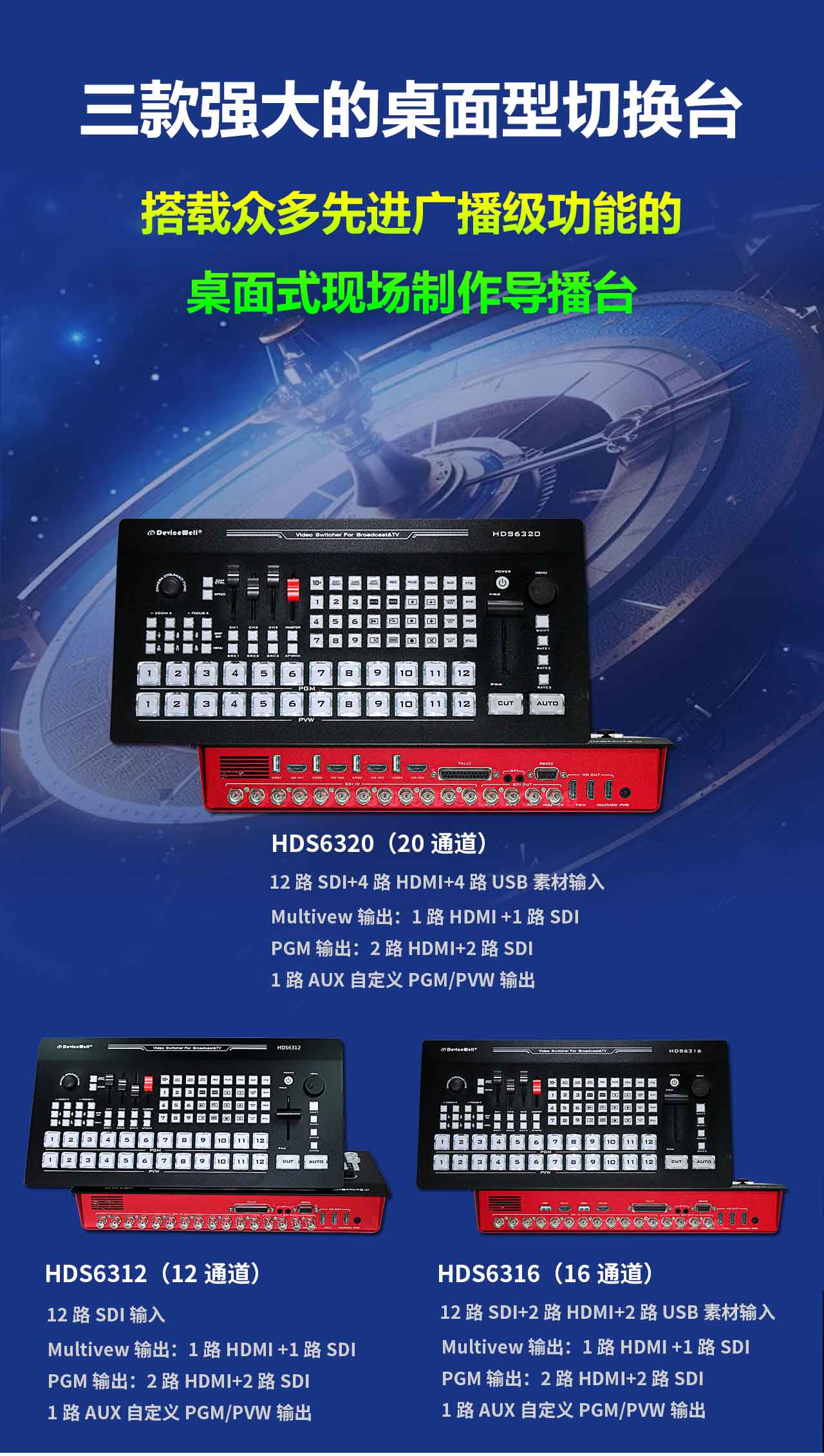

中帝威桌面式20通道导播台使用说明书下载

1.0

2024年11月22日

适用型号:HDS6320,HDS6316,HDS6312

3

宣传图片下载

1.0

2024年11月22日



4

中帝威便携式/桌面式 导播切换台控制软件下载/

1.0

2024年12月05日

控制软件下载:HDS9320,HDS9316,HDS9312,HDS6320,HDS6316,HDS6312

5

其它

1.0

2024年11月22日





中帝威切换台/导播台相关资料下载位置
