HDS7106 Mini切换台

便携式切换台

                              智慧科技-智能演绎



                             HDS7106



                           六通道切换台





HDS7106

小机身也有大用途

  • 便携式一体化设计
  • 高级黑全金属机身，强度高，重量轻
  • 集成控制键盘
  • 最多支持4路SDI和两路HDMI输入
  • 3.5mm模拟音频输入输出
  • 1组莲花座音频输入输出
  • 支持PIP/POP画面开窗功能
  • PGM输出：2路SDI和1路HDMI
  • 支持CUT硬切支持AUTO特效切换
  • 支持MIX /FADE等特效切换
  • 音频支持跟随和混音指派模式
  • 多画面输出：1路HDMI和1路SDI
  • 支持MIX /FADE等特效切换
  • 支持1路SDI输出自定义PGM/PVW
  • 支持Tally/网络远程控制
  • 内置机箱温度检测及风扇智能控制系统
  • 支持软件在线升级





科技让生活更精彩

灵活强大的切换台

精彩的活动需要，超迷你切换台

便携式切换台

产品参数



视频信号输入



输入信号                      SDI/HDMI视频信号

码率                            270Mbps~3Gbps

连接器                         标准

反射损耗                      >15dB 5MHz~3GHz

信号幅度                      800mV ± 10% (SDI / HDMI)

阻抗                           100Ω (HDMI) 75 Ω (SDI)

均衡                           自适应

DVD输入HDMI支持

480i/576i,480p/576p,720p,1080i,1080p,

电脑HDMI输入支持

1920x1080,1680x1050,1600x900,1440x1050,

1366x768,1360x768,1360x768,1280x1024,1280x960,

1280x800,1280x768,1280x720,1280x600,1152x864,

1024x768,800x600





视频信号输出



输出信号           SDI/HDMI 视频信号

码率                 270Mbps~3Gbps

连接器              Standard

反射损耗           >15dB 5MHz~3GH

信号幅度           800mV ± 10% (SD / HDMI)

阻抗                100Ω (HDMI) 75 Ω (SDI)

直流偏移           0V±0.5V



                               商品名称：六通道高清视频切换台HDS7106

                               通道数：6通道

                               商品尺寸：255*153*58mm          机身电源：12V/DC



便携式切换台

                      便携式一体化设计

设备集成多画面预监处理器、特效发生器、 音频处理器、控制键盘等切换台常用组件

           控制参数

串行控制                  RS232

控制协议                  9600波特,8位,1停止位,无校验

连接端口                  9-pin D-type port, 2-RX, 3-TX, 5-GND

网络控制                  RJ45,100M

控制软件                  Devicewell矩阵专用软件

选配组件

功率                       22w



          常规参数

电源                        12V/DC

功率                        小于10W

主机尺寸                  标准1/2 U

控制面板                  支持现场制作，集成多种按键

工作温度                  0℃~50℃无冷凝

存储温度                  -20 ° C ~ 75 ° C

工作湿度                  20%~70%RH

存储湿度                  0%~90%RH，不结露

T型推杆控制切换自如

适用于小型外出场景的视频特效切换，满足广播电视、 户外体育赛事、学校课件制作等视频切换需求

小小面板   接口齐全

4路广播级SDI和2路HDMI，支持SDI内嵌音频+外部模拟音频 混合处理后，可嵌入到输出的SDI信号中，也可从模拟端口输出



 迷你4+2通道切换台

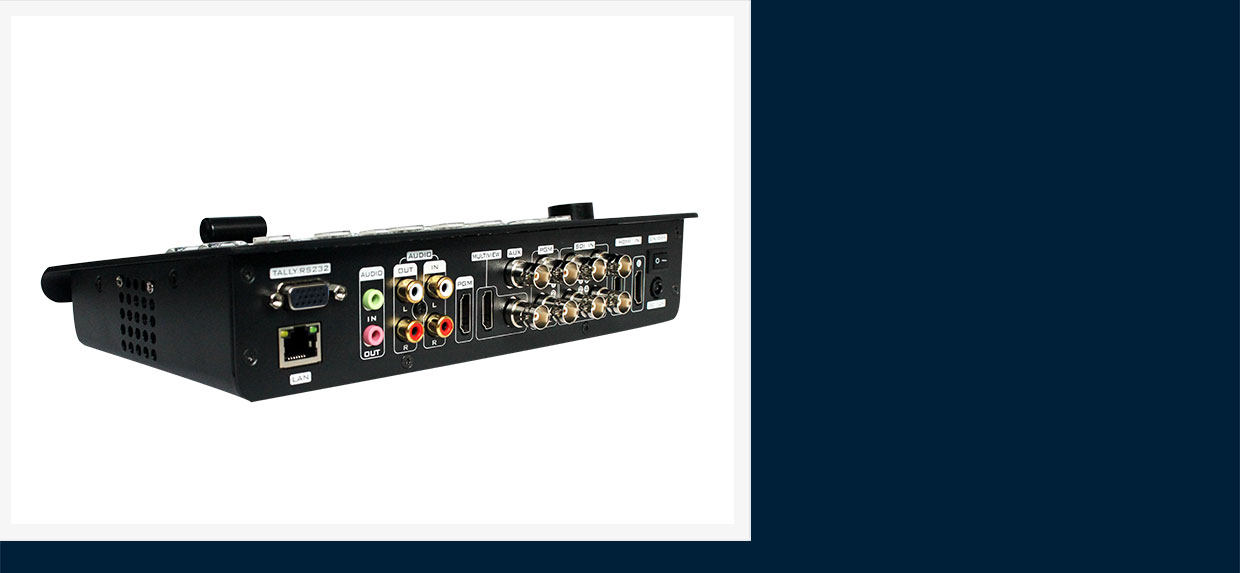

 高清视频切换台·接口介绍

 高清视频切换台·接口介绍

便携式切换台

序号      接口定义                           说明

1          TALLY/RS232(预留）        TALLY/串口控制(预留）

2          LAN                                网络控制与升级

3          AUDIO IN/OUT                 3.5mm音频输入和输出

4          Audio OUT                     莲花座音频输出

5          Audio IN                        莲花座音频输入

6          HDMI OUT                       PGM直播输出

7          Mulitiview                    HDMI与SDI多画面分割输出

8          AUX                                辅助输出，自定义PGM/PVW

9          SDI OUT                         PGM直播输出

10        SDI IN                            路SDI 视频源输入

11        HDMI IN                          2路HDMI 视频源输入

12        DC 12V                          电源输入

13        电源开关                          控制电源开关



 高清视频切换台·尺寸展示

高标清切换台的标竿

便携式切换台



Super Mini

HDS7106 高清视频切换台

高标清兼容

您更好的选择

便携式切换台



Super Mini

HDS7106 高清视频切换台

7106的功能

视频切换伙伴

便携式切换台



Super Mini

HDS7106 高清视频切换台

音频的专家

让您应用自如



便携式切换台



Super Mini

HDS7106 高清视频切换台

标配与全配

符合您的需求



 高标清切换台：多画面监看

便携式切换台





高标清切换台：应用图
