8K/48G SDI高清视频矩阵SCP8010



产品简介

        中帝威(Devicewell）8K/48G SDI高清视频矩阵SCP8010，是一款十进十出矩阵，搭配液晶菜单、操作面板和多通道接口于一体的8K矩阵。该设备采用高性能数字处理芯片，可将多个SDI信号源切换至多台SDI兼容的显示器或大屏幕上面，均衡自适应补偿和信号长距离传输失真补偿技术。支持多通道同时切换不黑屏；该设备搭配2个220V电源供电系统，即插即用，切换灵活，可广泛应用于大型演唱会、体育赛事、多媒体教学、军工、广播电视工程等领域。

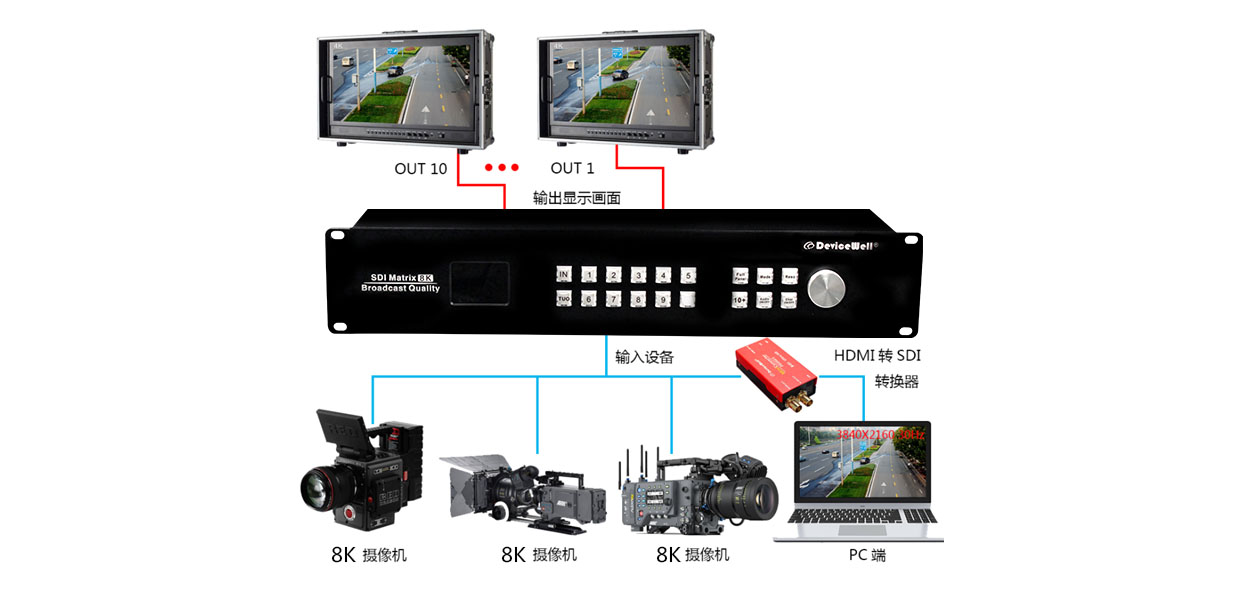

应用示意图

产品特性

• 支持220V双电源供电系统；

• 支持液晶显示系统信息设置；

• 支持10路SDI输入，10路SDI输出（一对一、一对多和多对多输出方式）

• SDI输出支持无缝切换；可从10路任切1路输出；（必须统一输入分辨率）

• 采用高性能图像处理技术，使图像信号长距离传输不失真。输出分辨率最高支持3840X2160 60Hz，画质清晰更有质感。

• 支持“十切一”操作，当接入10路SDI信号时，可以通过按键面板在10路信号中任意指派一路信号输出。

• 支持各种专业摄像机、PC端等多种设备输入，即插即用，操作灵活。

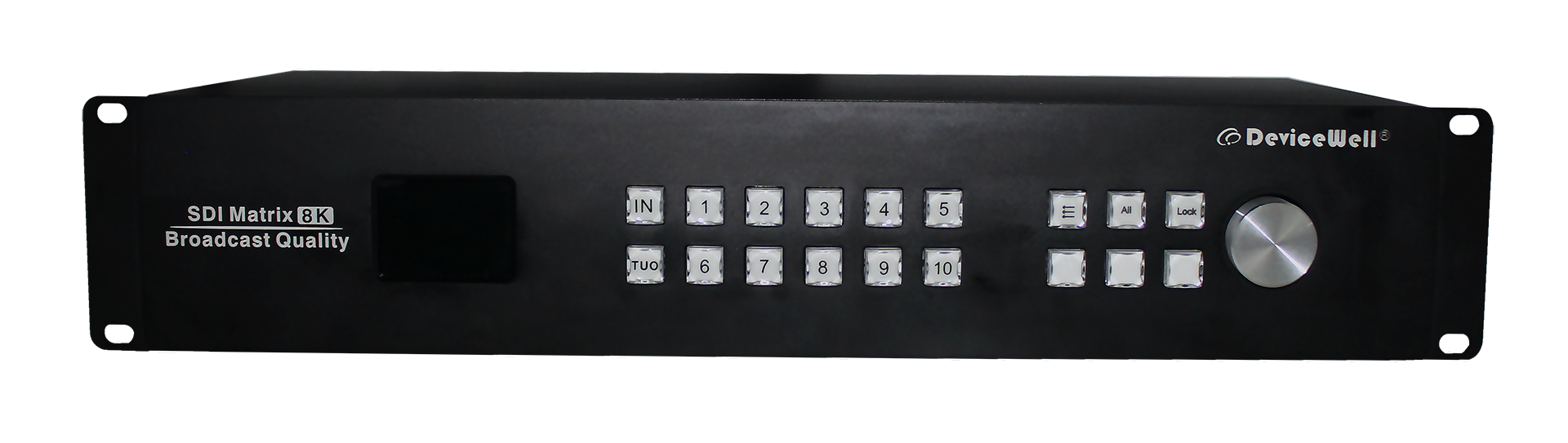

• 前面板有按键、旋钮、液晶面板，方便客户操作以及显示实时状态；

• 支持一键上锁操作。

• 支持RS232/RJ45接口控制，网口可开放API协议用于客户自己对接其它控制面板。

• 特殊功能可定制

中帝威（Devicewell）8K/48G SDI 矩阵SCP8010是一款具有10组4链路4K-SDI输入，10组4链路4K-SDI输出的设备。无需专业知识，只需通过简单操作即可对8K/48G SDI矩阵充分了解。本机可在广电、直播和各种活动场所中使用。

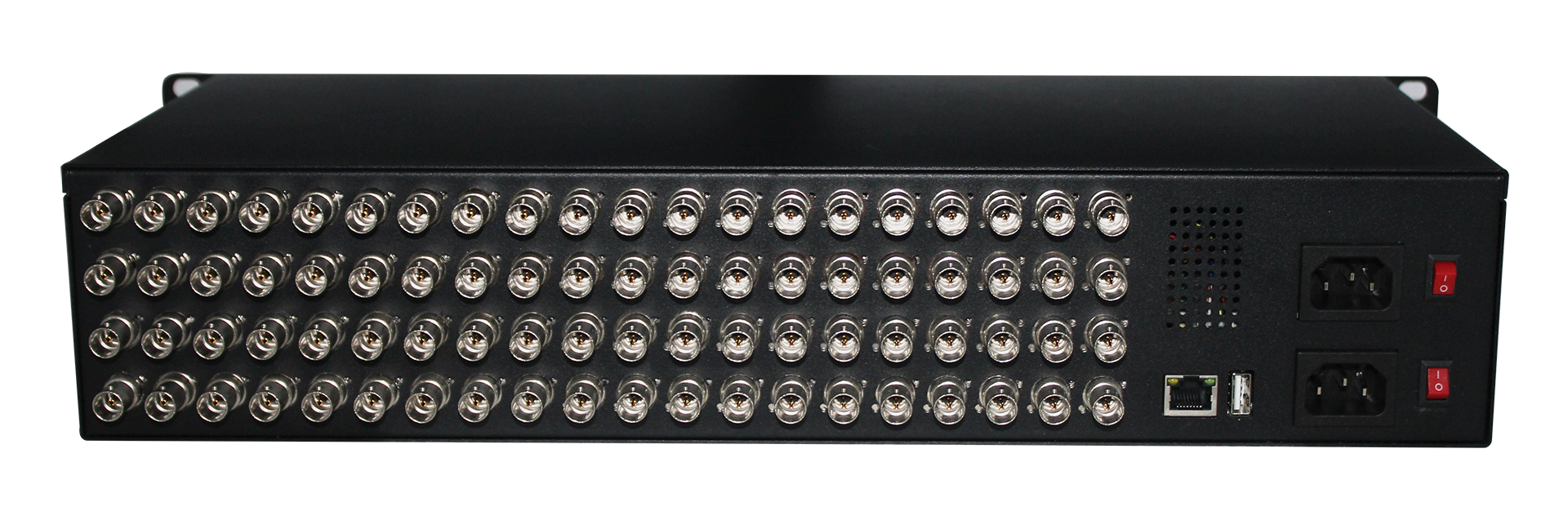

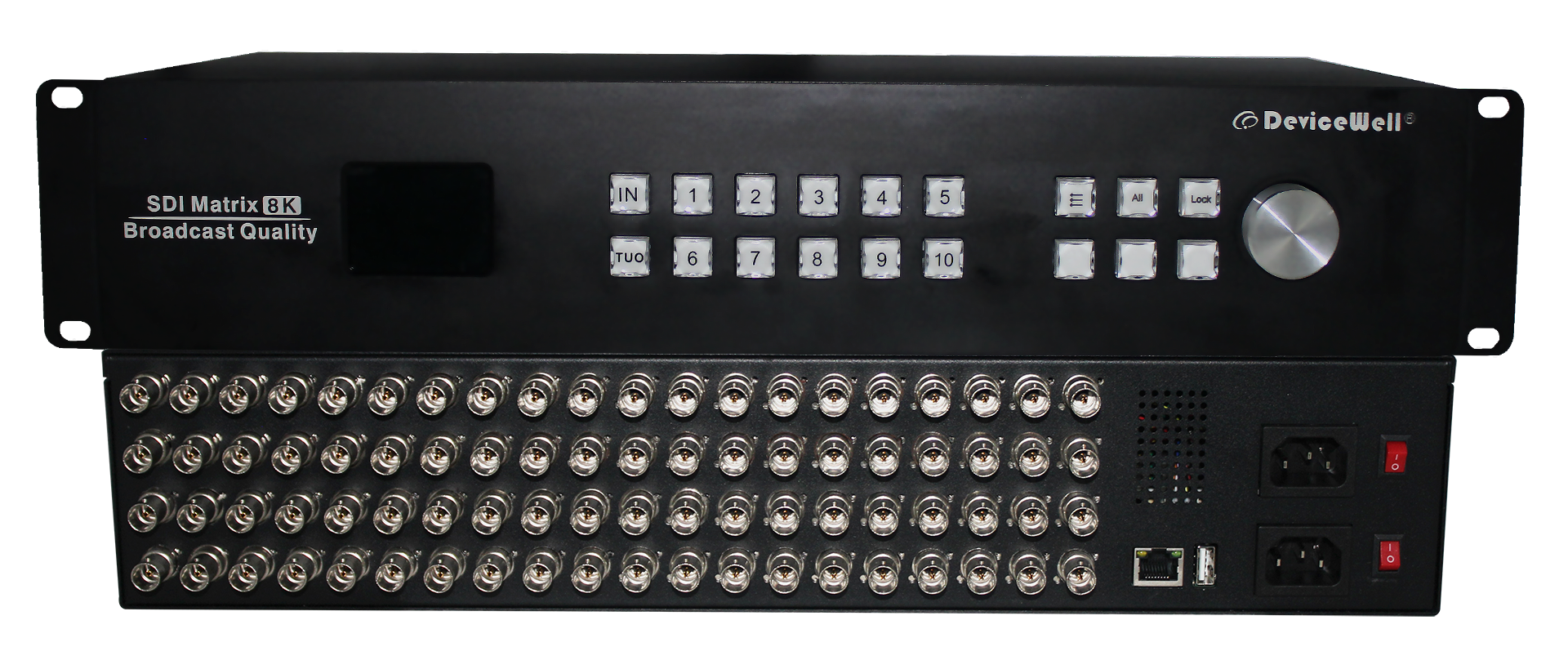

      中帝威8K/48G SDI矩阵SCP8010设备是一款标准的2U机箱设备，外壳新型铝合金材料制成，新型铝合金具备高强度特性提升了整机的抗摔、抗压、抗震能力，有效保护了设备内部的元器件。超轻薄的特性使得设备在运输和维护过程中更加便捷，无需借助其它设备；同时也具有无可比拟的散热性能。

     除了外壳的创新，中帝威8K/48G SDI矩阵SCP8010对接口连接器也做了全新的优化。采用全新 RoHS标准的环保材料，在耐用程度和环境保护上要求更为苛刻，为客户提供 更加稳定，根据性价比，更加环保的产品。

接口参数



产品名称	8K/48G SDI 10*10矩阵
产品型号	SCP8010
视频输入	输入信号	SDI
	码率	270Mbps~48Gbps
	连接器	BNC
	反射损耗	>15dB
	信号幅度	800mV±10%
	阻抗	75Ω
	均衡	1694A
视频输出	输出信号	SDI
	连接器	BNC
	反射损耗	>15dB
	信号幅度	800mV±10%
	阻抗	75Ω
	上升/下降时间	0.6ns±100ps
	直流偏移	0V±0.5V
	时钟恢复	自动输出可选
	抖动	<0.2UI
常规参数	电源	100-240V/AC
	功率	25W-150W，根据主机类型
	主机尺寸	2U(标准电源)
	工作温度	0℃~50℃无冷凝
	存储温度	-20℃~75℃
	工作湿度	20%~70%RH
	存储湿度	0%~90%RH，不结露
