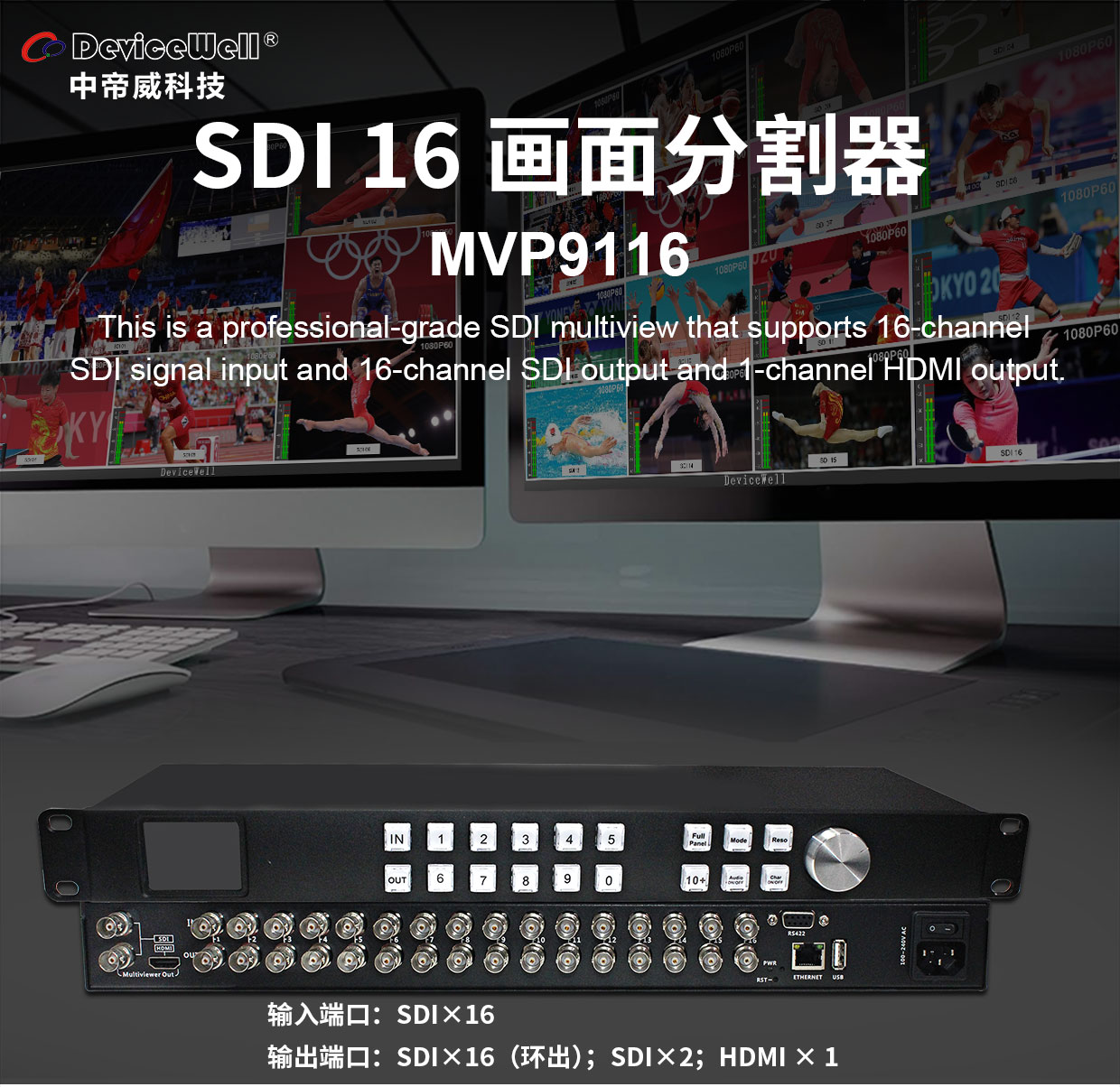

中帝威(DeviceWell)画面分割器MVP9116,配备SDI接口,最多支持16路SDI输入， 16路SDI环出，可实现SDI十六画面、SDI九画面、SDI八画面、SDI六画面及SDI四画面的现场应用。MVP9116支持单画面全屏显示、画中画、 画外画及窗口自定义大小功能，可通过前面板进行功能选择，也可以通过USB外接键盘进行控制，还可通过网络接口的网管功能或RS232接口进行控制 ,接口类型丰富,可匹配常规中控系统，操作简单，维护方便.设备支持远程网络升级系统软件,方便用户扩展新功能及项目定制化需求。MVP9116标准配置16路SDI环出 ，多画面输出到专用的SDI端口e及HDMI端口，还可从指定输出到SDI环出端口。MVP9116支持SDI音频解嵌及音频柱状显示，音频柱叠加在相应的视频位置上 。此外，还支持专业级应用中的字符叠加、时钟显示及Tally指示等功能。

      金属质感旋钮加高档电位器，在使用的时候有更好的体验。 玻璃质感发光按键，不仅按下手感良好，且亮起颜色清新。

       多画面分割器，一般会伴有发热大因温度升高造成设备亚健康状态最终导致设备使用寿命大大的缩短设， MVP6119备采用智能控温机制，在温度高时机箱全部风扇全速运转，机箱内部空气流动的速度增加，带走设备产生的热量， 从而达到降温的目的。而设备温度良好，风扇转速会相应的减小，便可减小设备功耗达到节能的目的。

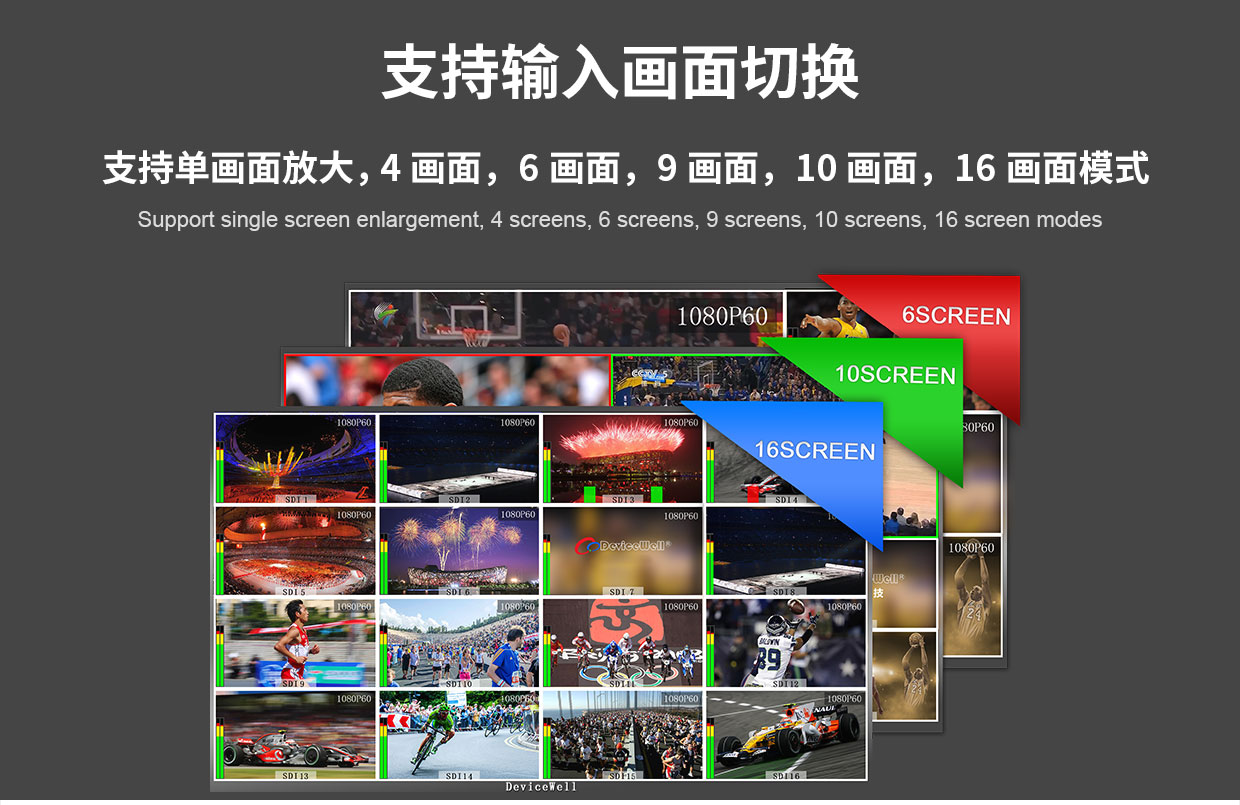

支持输入画面切换

支持单画面放大， 4画面，6画面，9画面，10画面，16画面模式

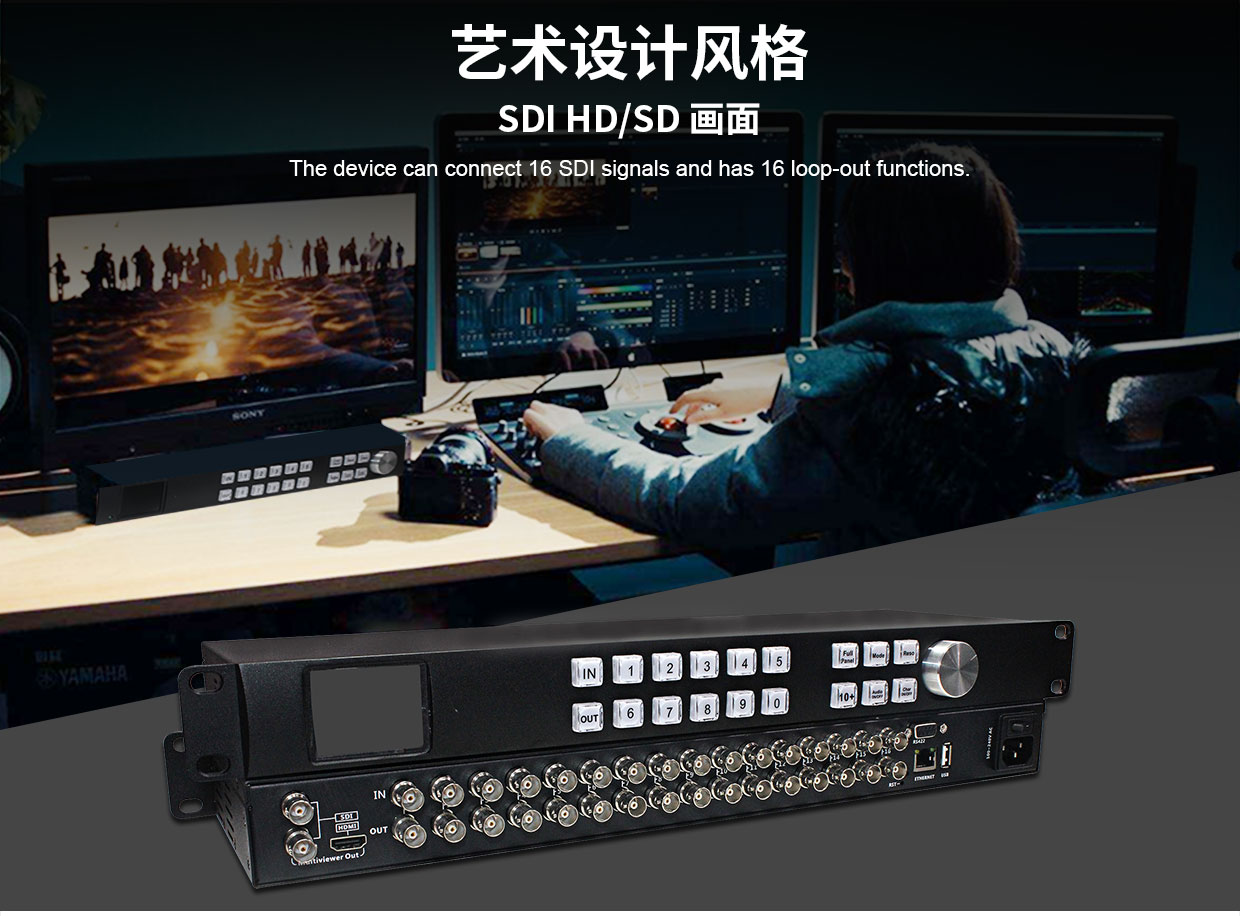

艺术设计风格

SDI HD/SD 画面

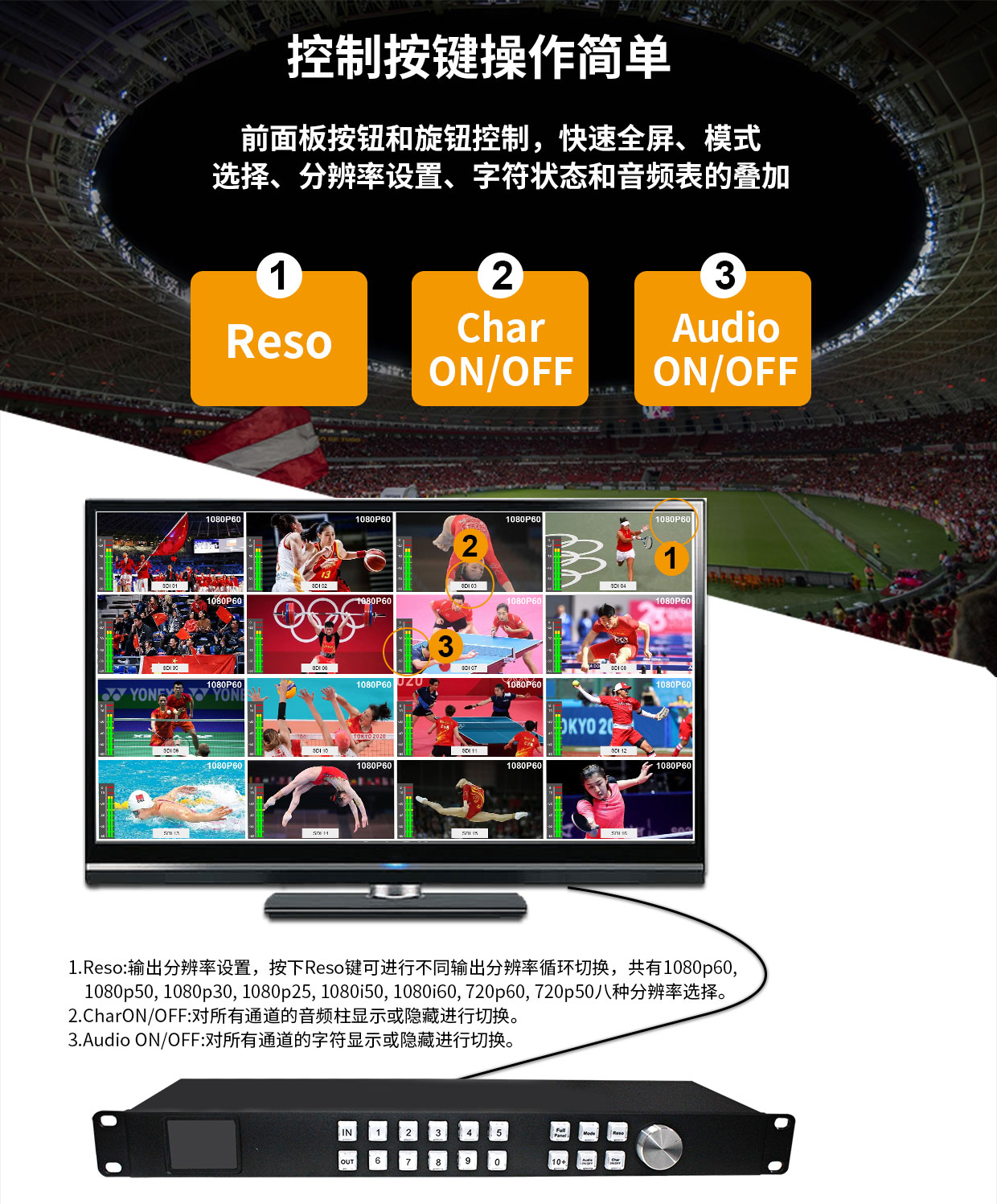

控制按键操作简单

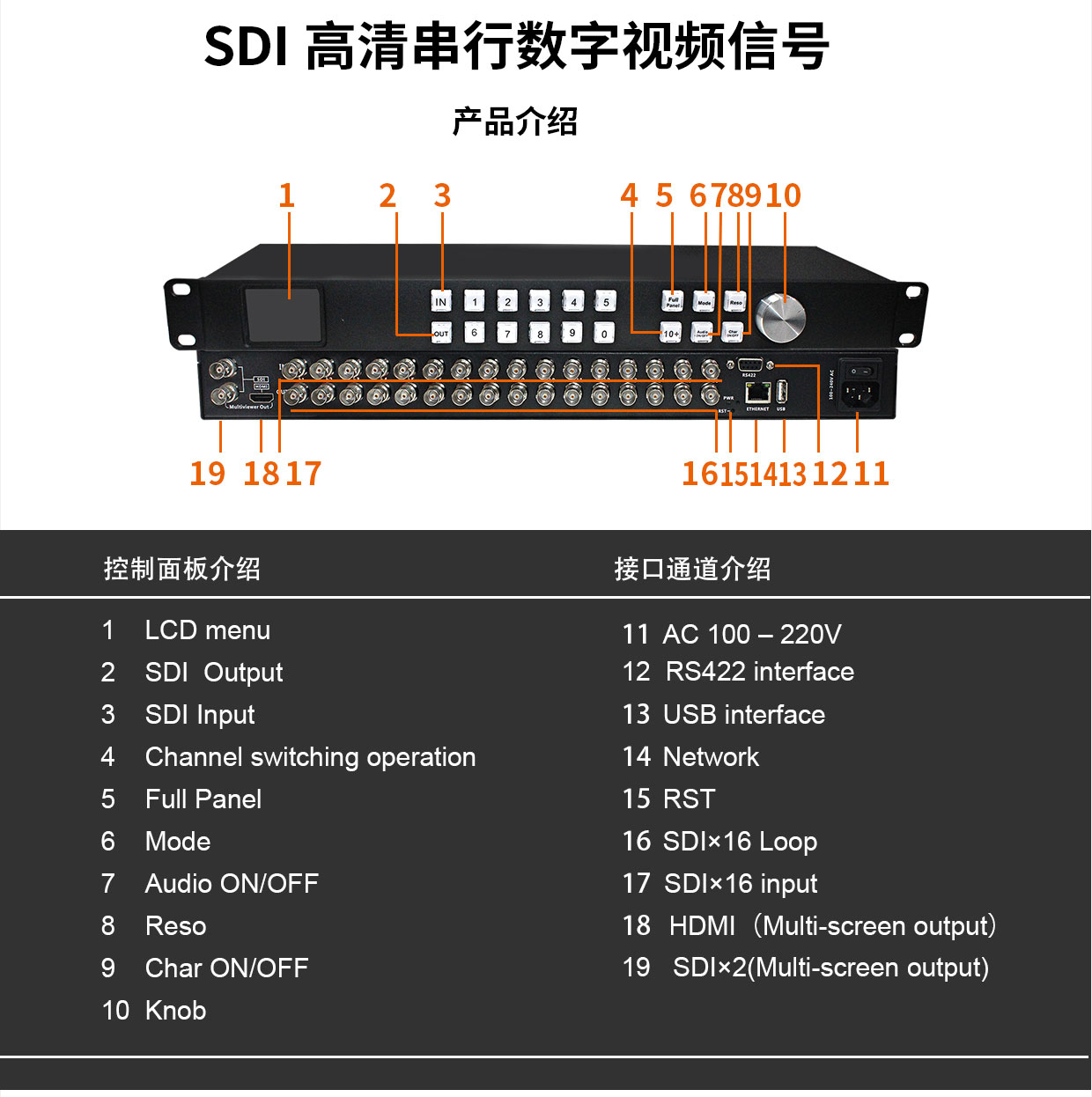

前面板按钮和旋钮控制，快速全屏、模式 选择、分辨率设置、字符状态和音频表的叠加

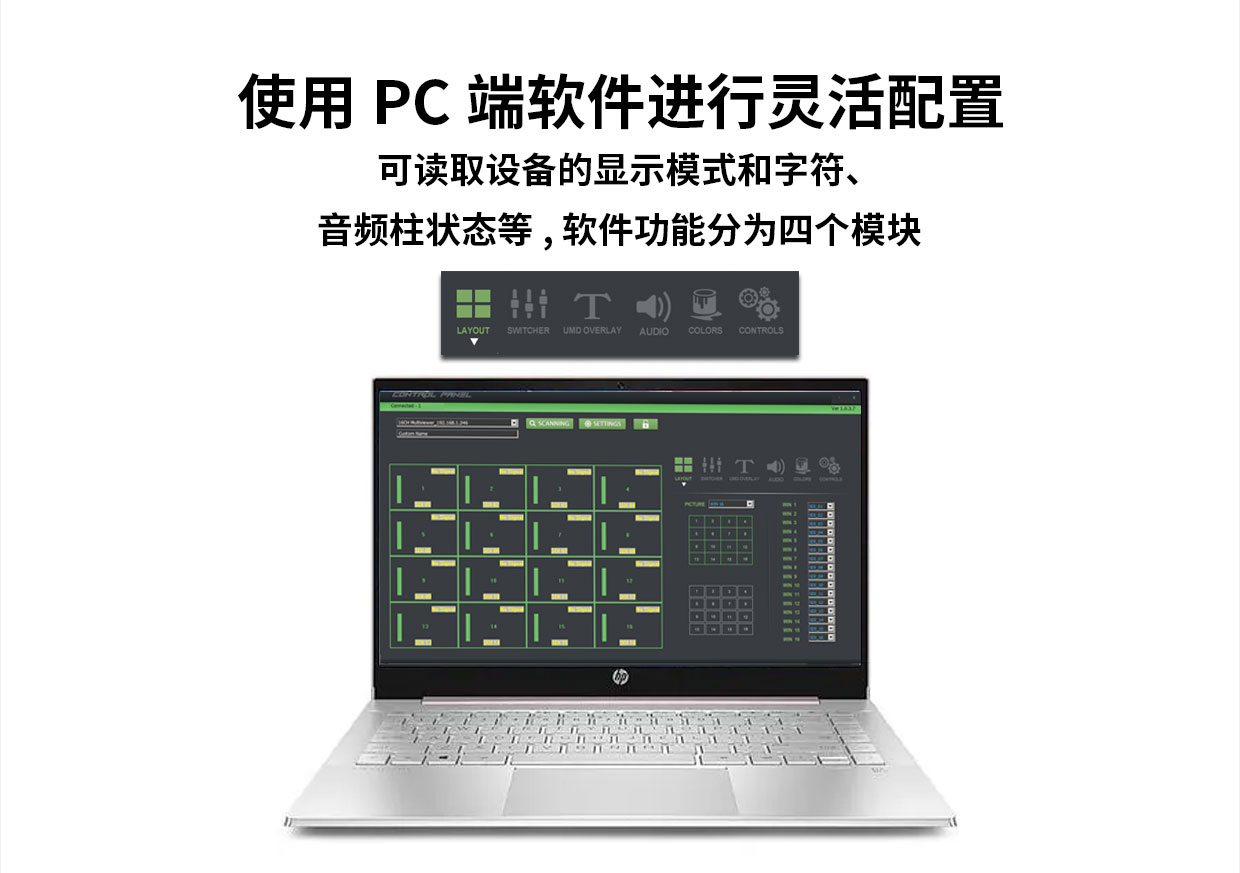

使用PC端软件进行灵活配置

可读取设备的显示模式和字符、 音频柱状态等,软件功能分为四个模块



PC软件控制

分割器的所有设置都是可以远程连接计算机（windows）通过PC软件设置。

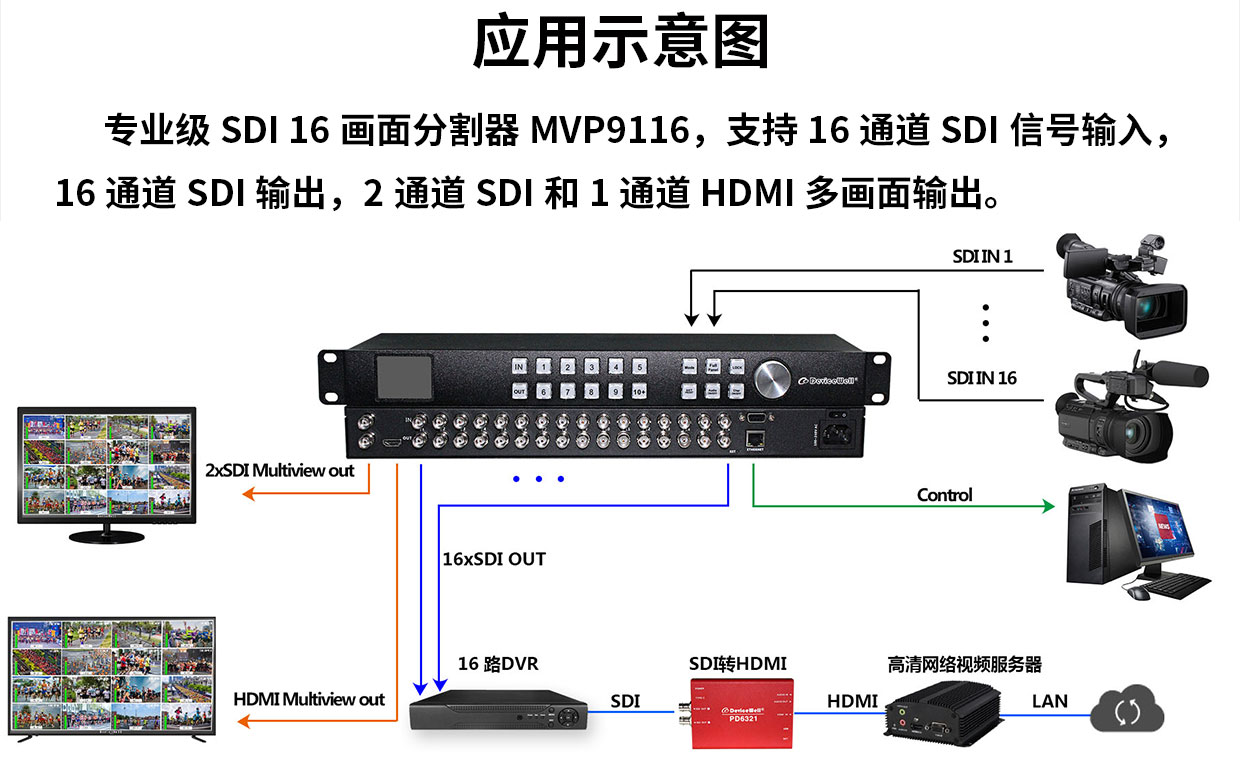

应用示意图

专业级SDI 16画面分割器MVP9116，支持16通道SDI信号输入，16通道SDI输出，2通道SDI和1通道HDMI多画面输出。

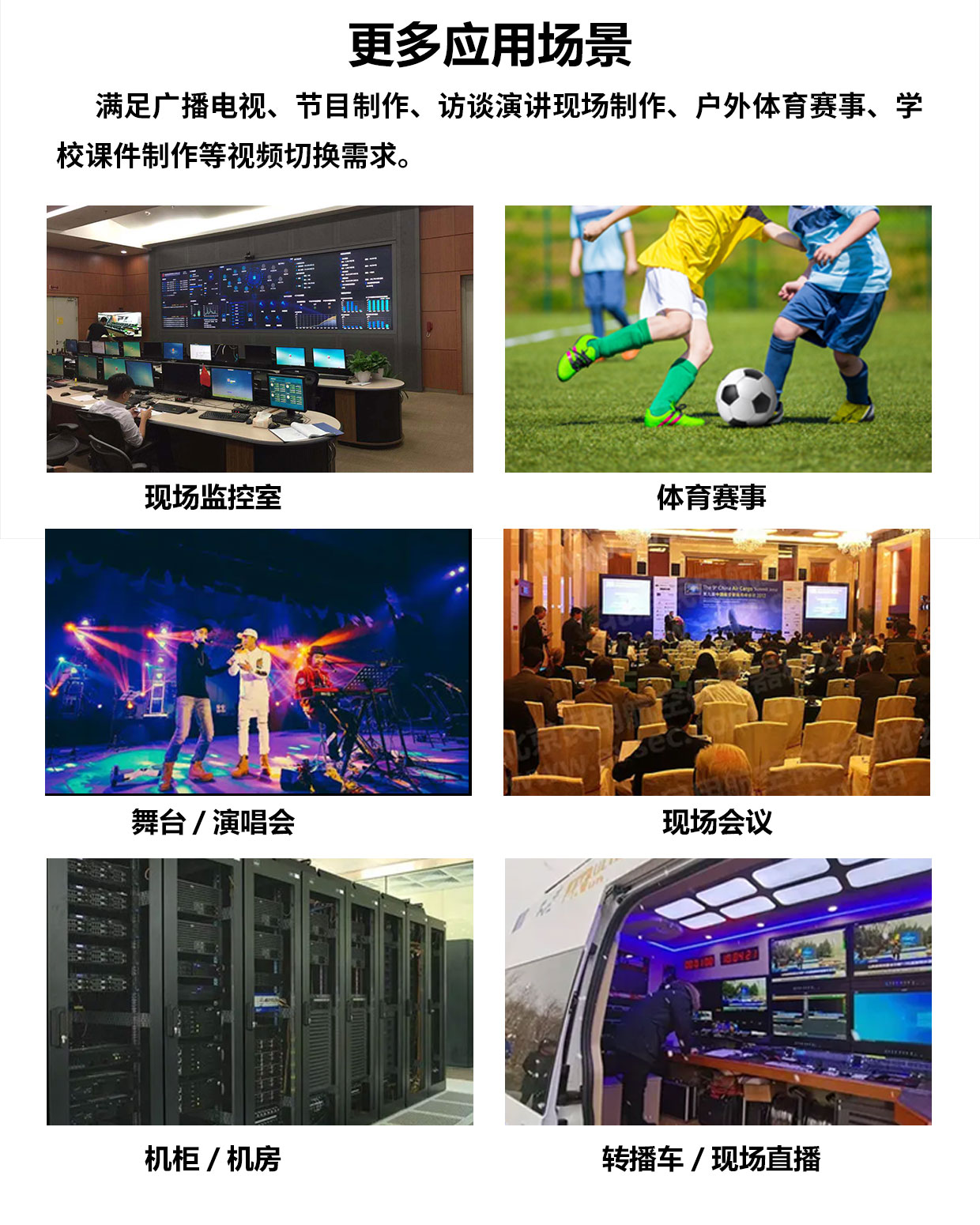

更多应用场景

满足广播电视、节目制作、访谈演讲现场制作、户外体育赛事、学校课件制作等视频切换需求。



产品特性：



控制多样化

MVP9116十六画面分割器有多种控制方式支持设备支持网络、RS422及前面板按键控制。

画面分割器多画面分割模式

MVP9116有多种画面模式可以通过，PC软件、按键等进行设置。多画面分割模式主要有：支持单画面放大、 4画面、6画面、8画面、9画面、10画面、16画面模式。其中每个画面源可以只自由切换音频柱显示和字 符叠加启用或禁用，还可扩展TALLY功能。

拓展与升级：

★矩阵交换输出！

MVP9116相关资料

序号	资料名称	版本	修改日期	说明/备注
1	MVP9116规格书下载	1.0	2024年9月23日
2	MVP9116宣传图片	1.0	2024年9月23日
3	其它	1.0	2024年9月23日
