产品特性

• 金属铝合金材料，强度高重量轻

• 支持USB3.0 推流，无损、非压缩传输

• 支持GPI控制

• 支持脚踏板，控制手柄等输入

• 广电标准Tally接口

• 支持RJ45远程控制

• 支持DCB控制

• 2路MIC输入

• 1路LINE IN输入

• 1路LINE OUT输出

• 4路XVI+1路DP输入

• MULTIVIEW输出：1路XVMI

• PGM输出：1路XVI

·支持音频跟随、混音功能

·支持XVI音频解嵌

·支持MIX /FADE等特效切换

·支持CUT硬切和AUTO特效切换

·设备自带彩条输出画面

·支持一键画面冻结功能

·支持一键FTB应急黑场功能

·支持PIP开窗功能

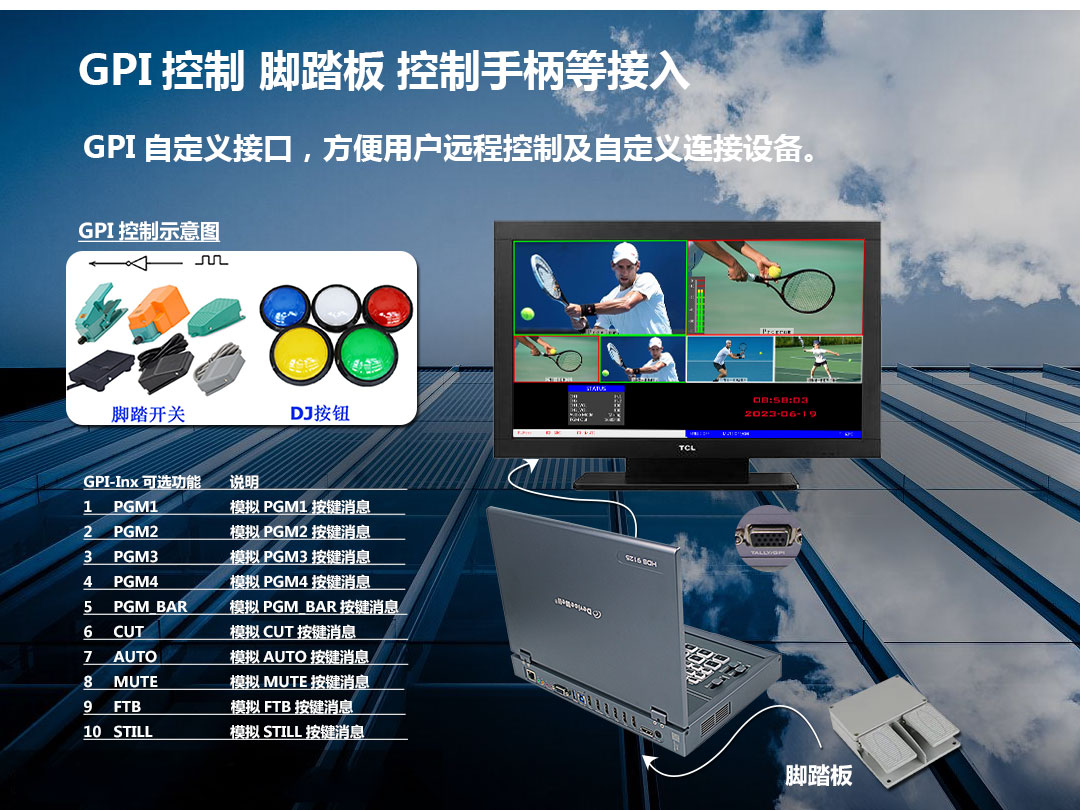

GPI控制 脚踏板 控制手柄等接入

GPI自定义接口，方便用户远程控制及自定义连接设备。

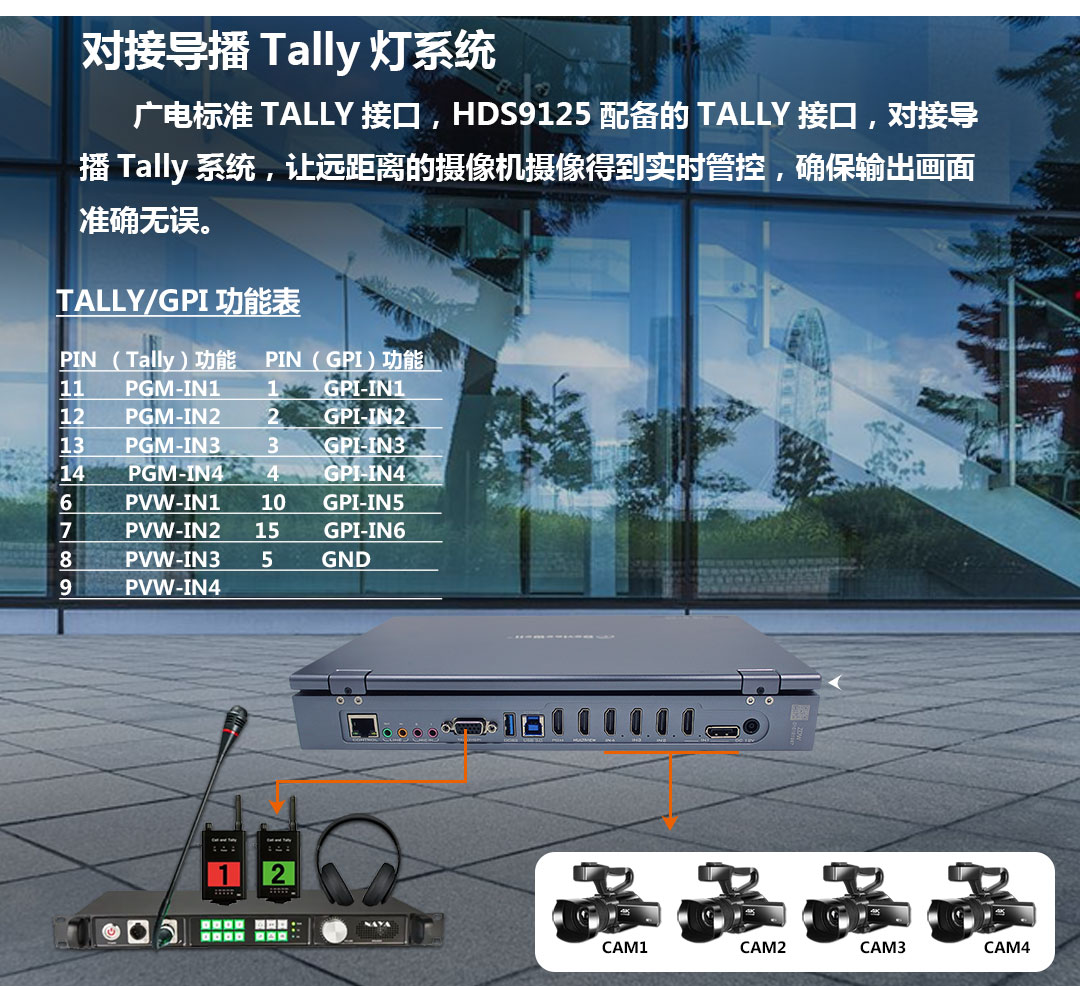

对接导播Tally灯系统

广电标准TALLY接口，对接导播Tally灯系统，让远距离的摄像机摄像得到实时管控，确保输出画面准确无误。

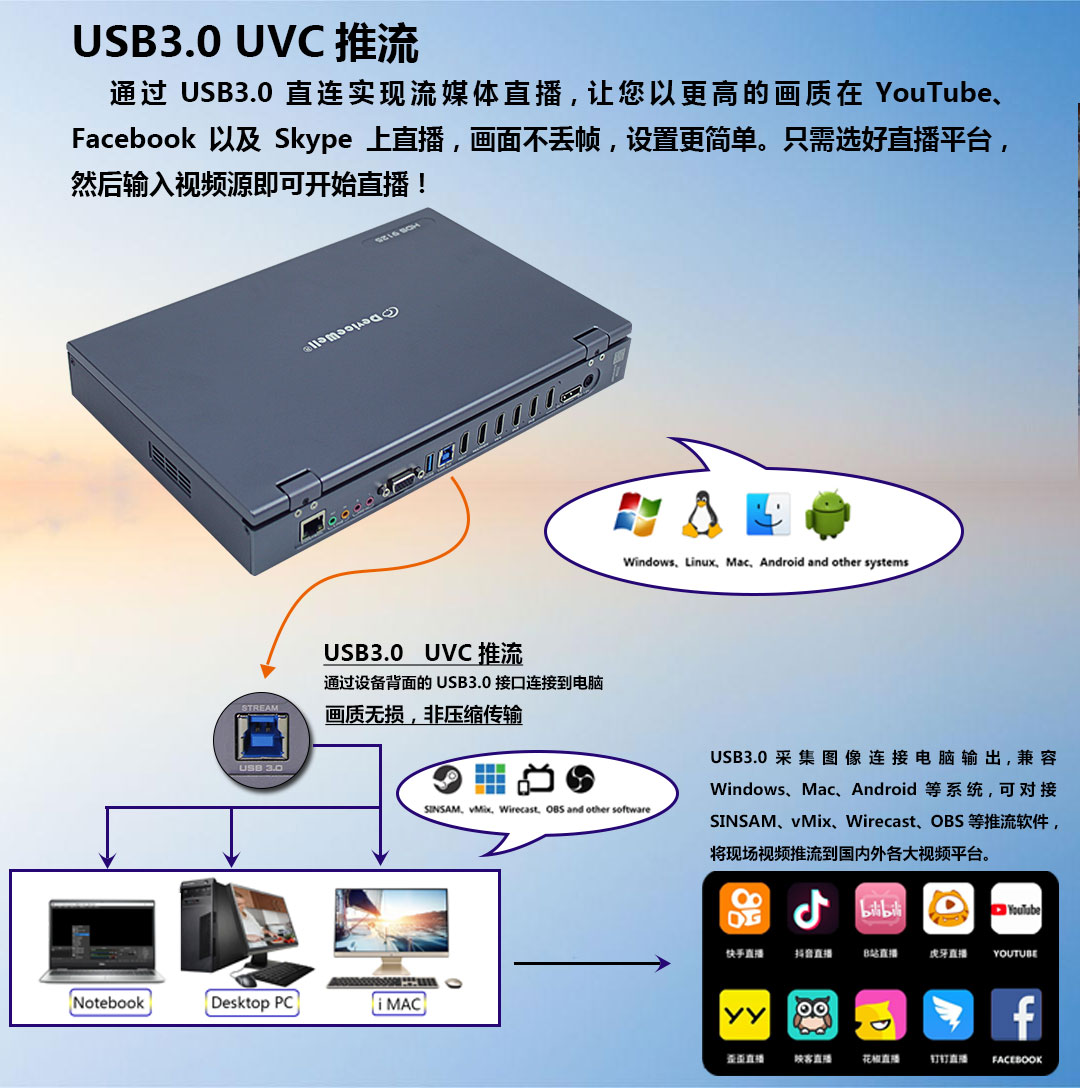

USB3.0 推流

通过USB3.0直连实现流媒体直播，让您以更高的画质在YouTube、Facebook以及Skype上直播，画面不丢帧，设置更简单。只需选好直播平台，然后输入视频源即可开始直播！

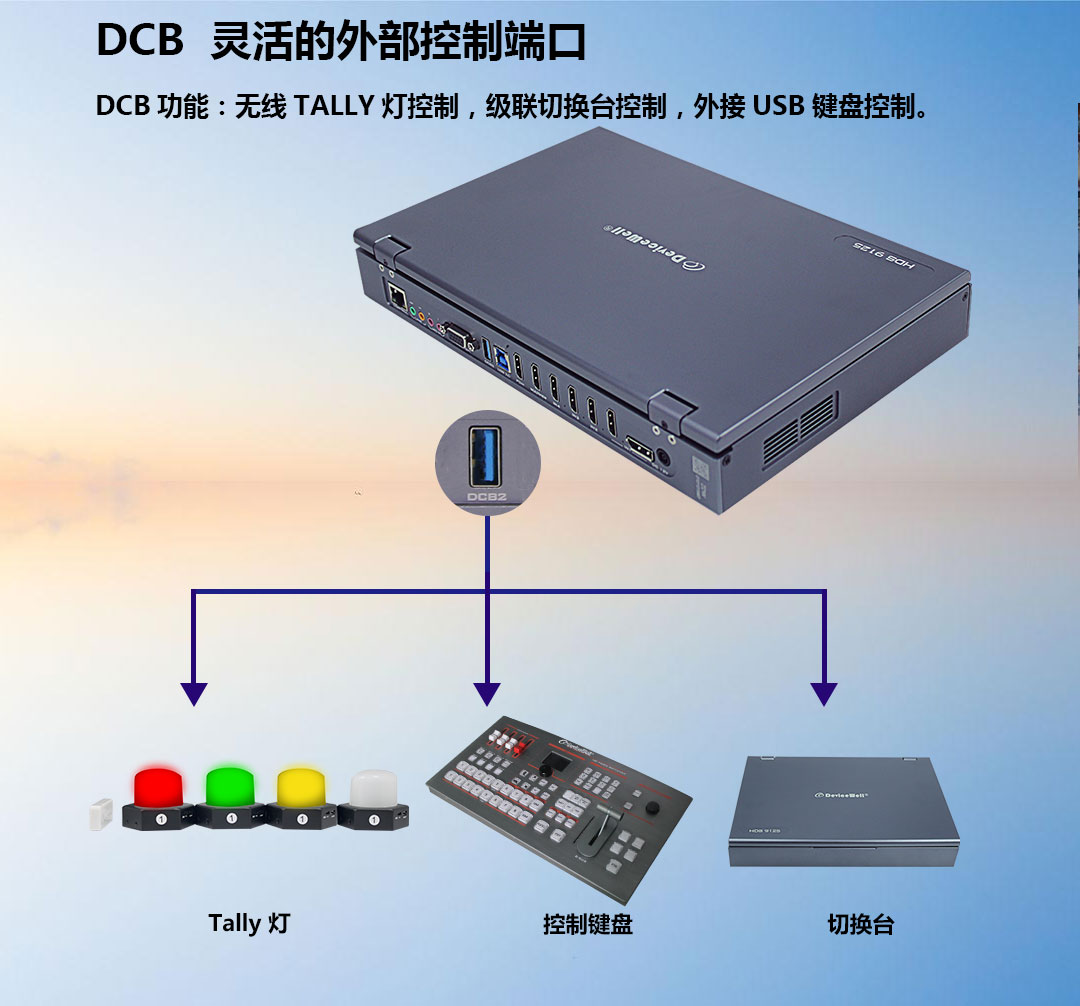

DCB 灵活的外部控制端口

DCB功能：无线TALLY灯控制，级联切换台控制，外接USB键盘和脚踏板控制。

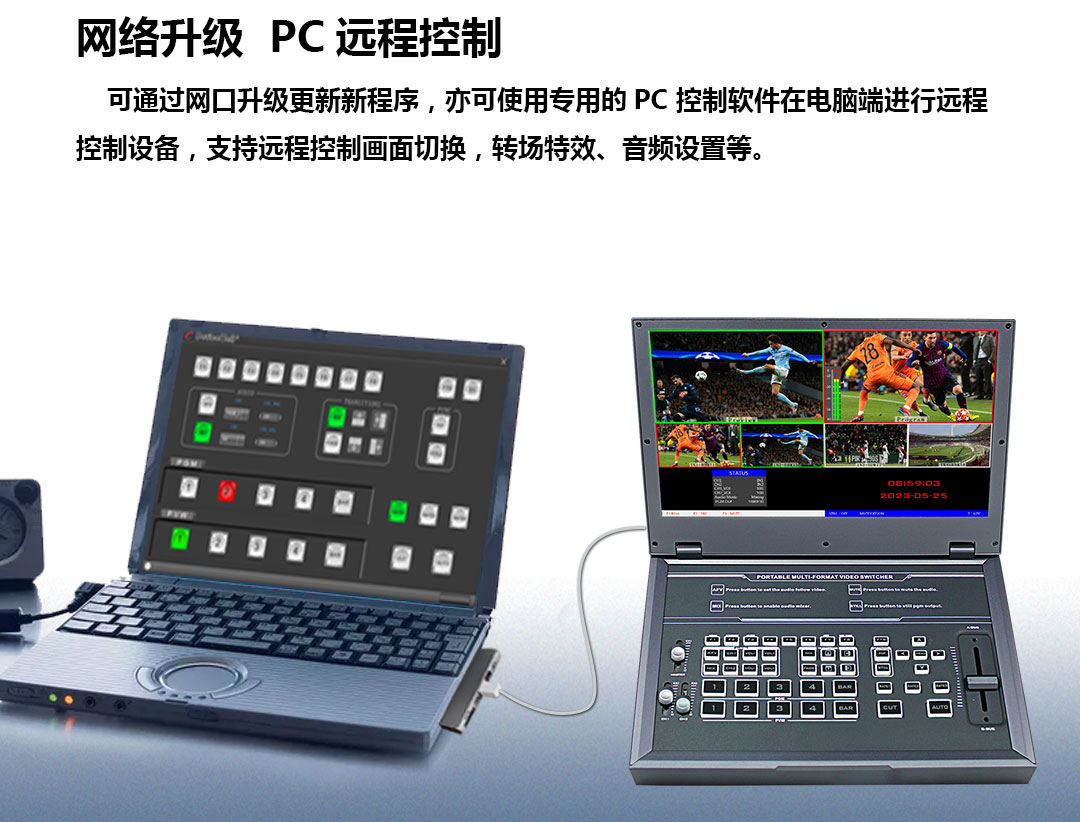

远程控制

可通过网口升级更新新程序，亦可使用专用的PC 控制软件在电脑端进行远程控制设备，支持远程控制画面切换，转场特效、音频设置等。

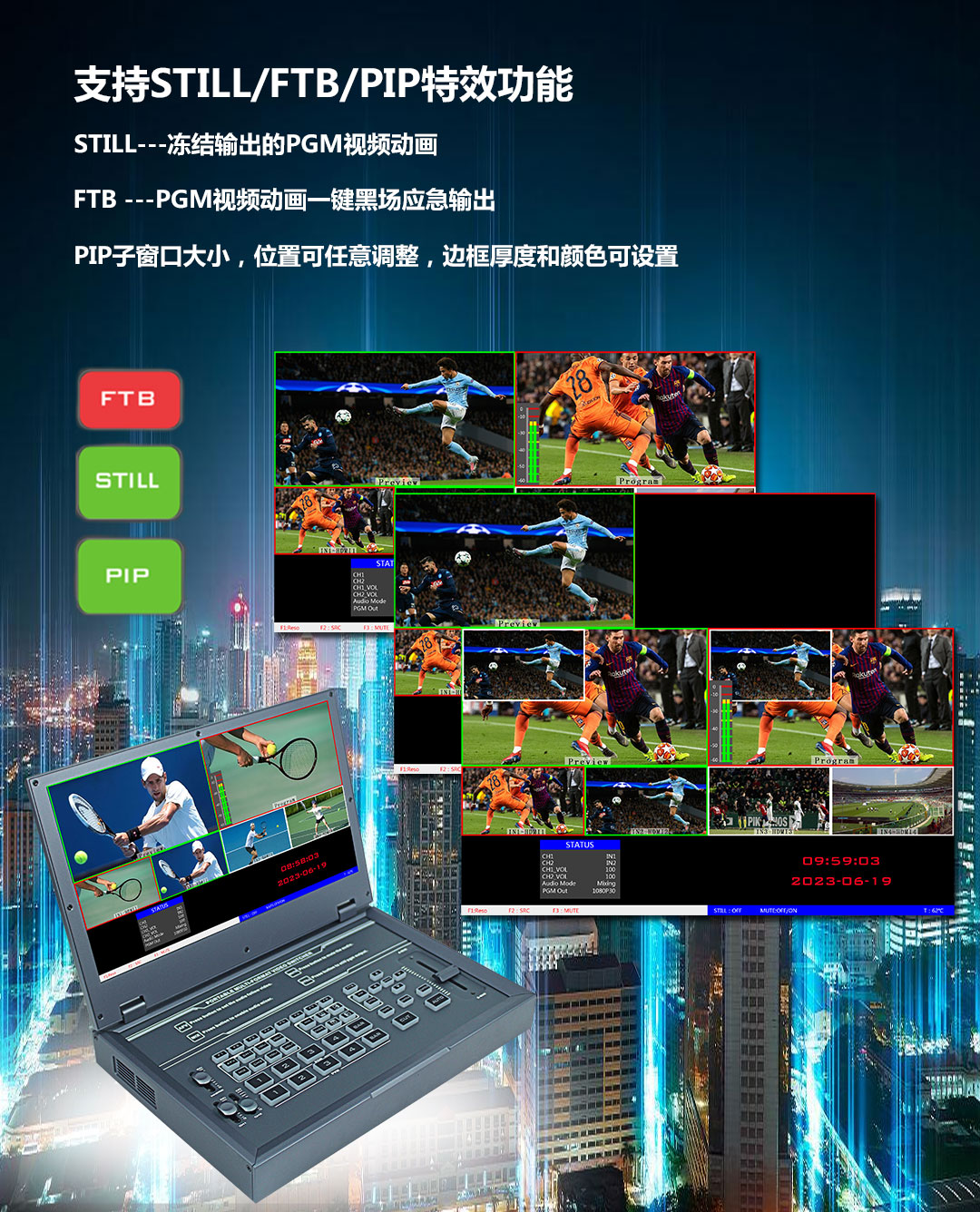

支持STILL/FTB/PIP特效功能

 STILL---冻结输出的PGM视频动画

FTB ---PGM视频动画一键黑场应急输出

PIP子窗口大小，位置可任意调整，边框厚度和颜色可设置

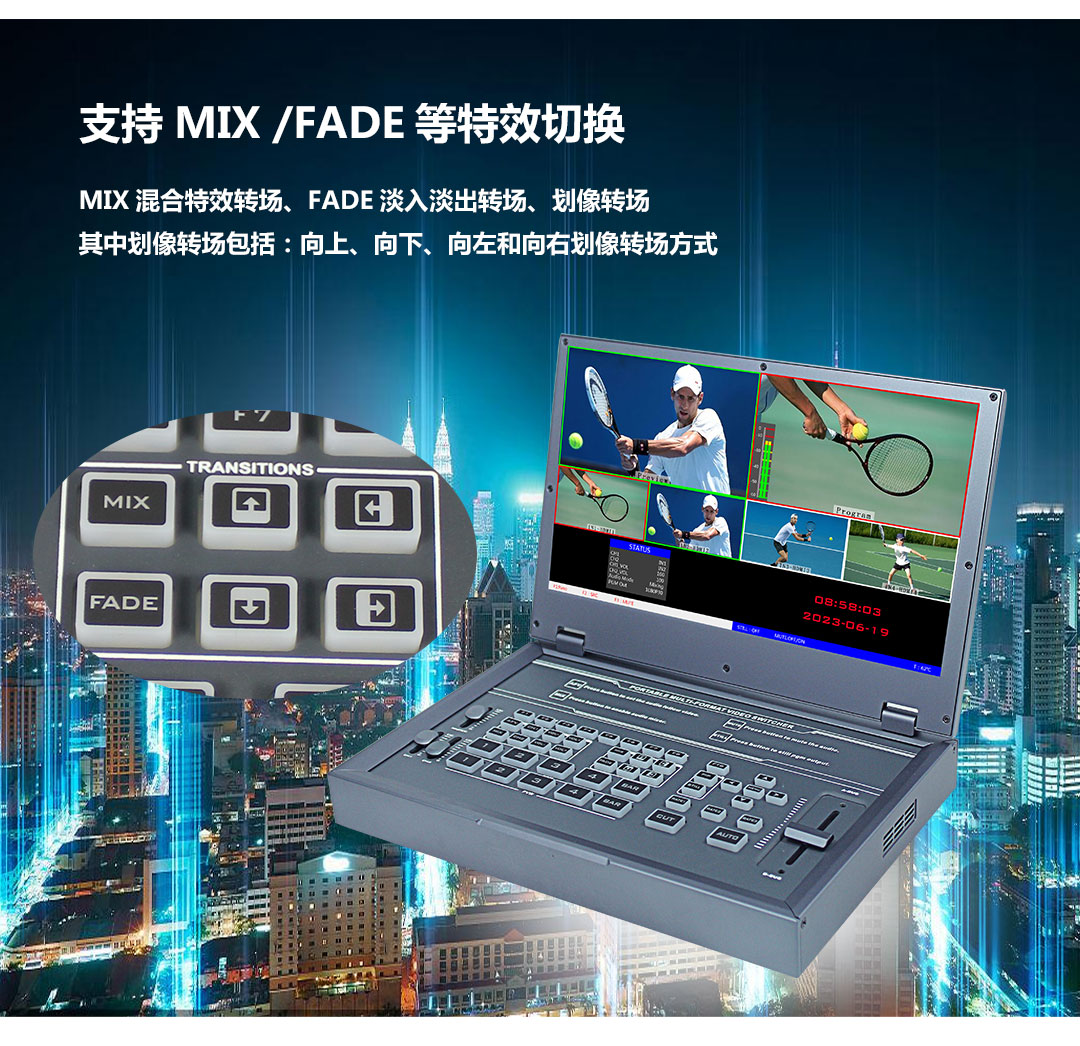

支持MIX /FADE等特效切换

 MIX混合特效转场、FADE淡入淡出转场、划像转场 其中划像转场包括：向上、向下、向左和向右划像转场方式

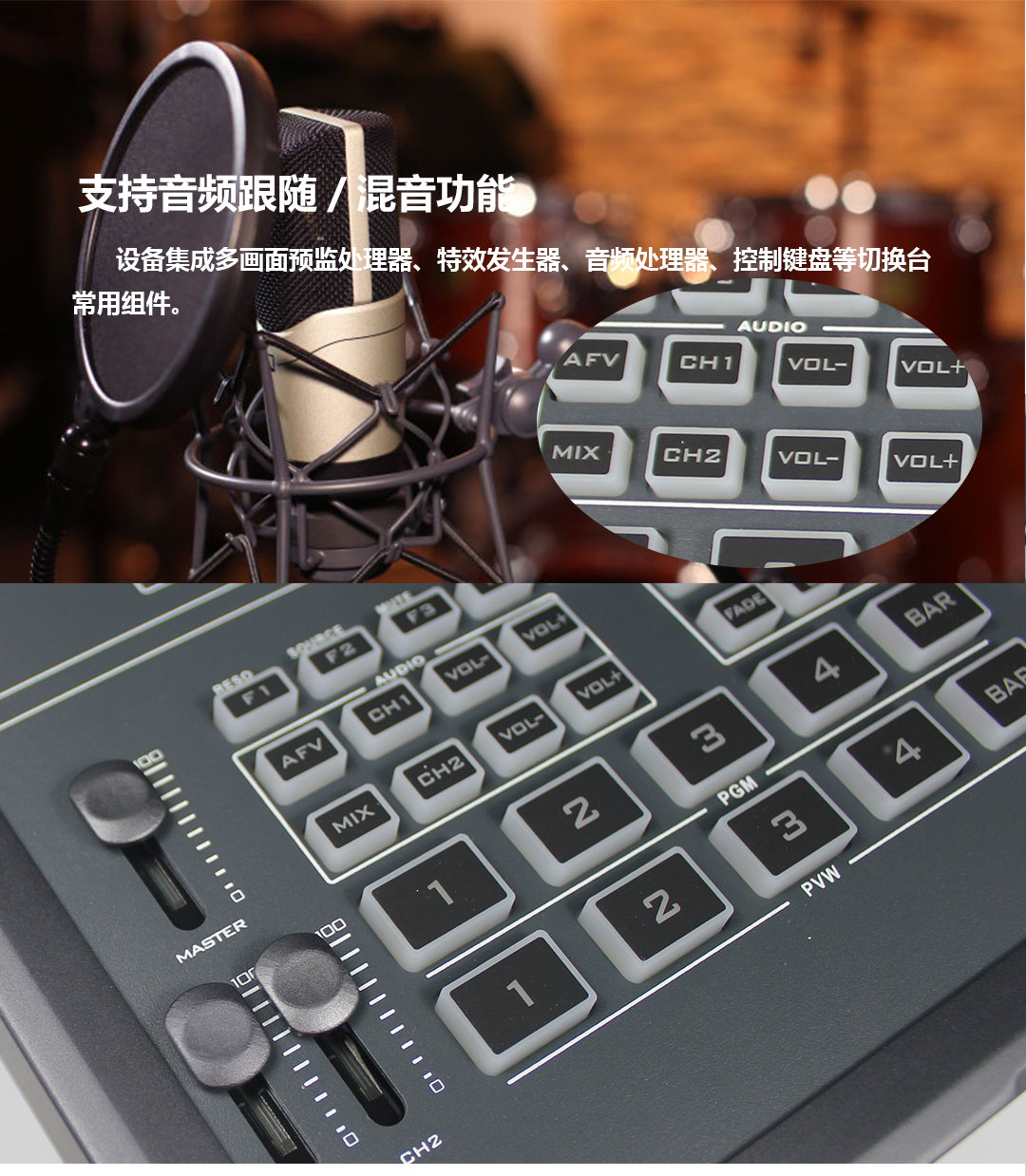

支持音频跟随/混音功能

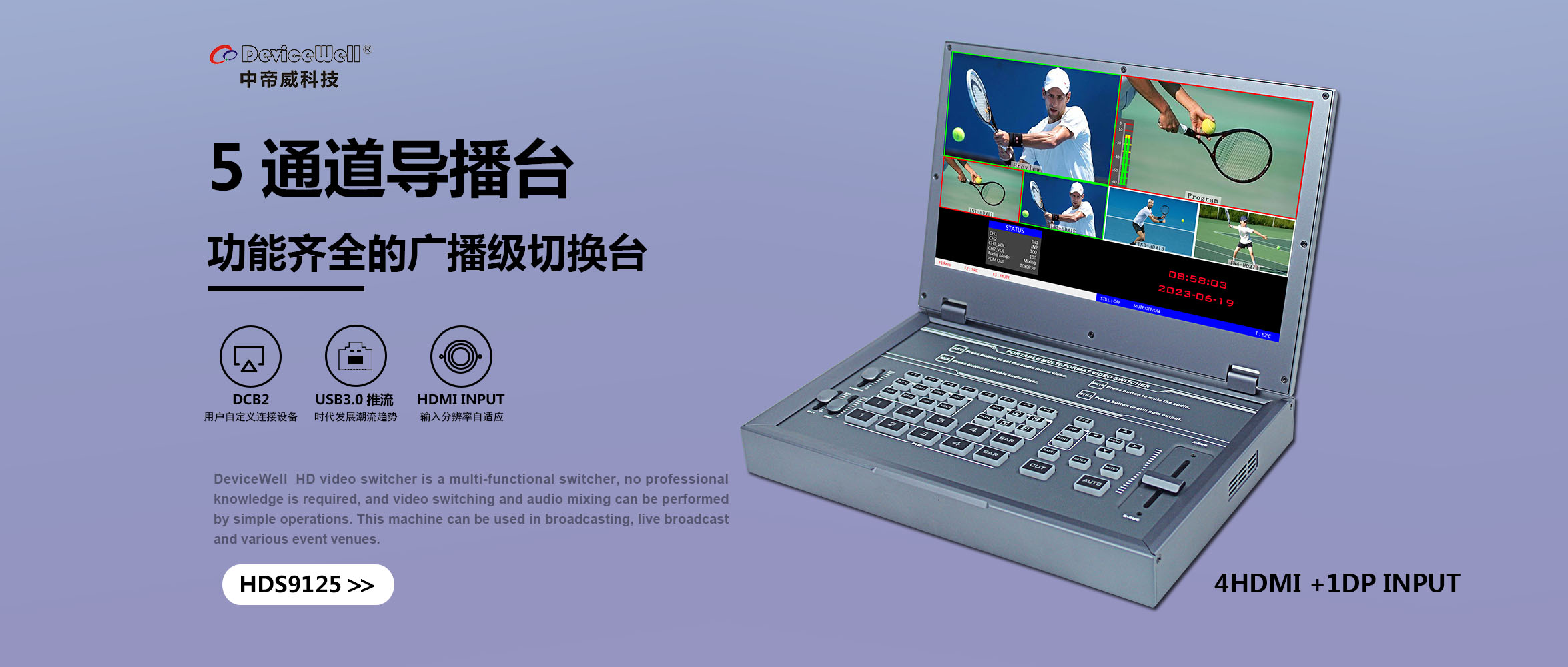

HDS9125将切换台和控制面板合并成同一台设备，便携性极高。设备集成多画面预监处理器、特效发生器、音频处理器、控制键盘等切换台常用组件，还可以通过T型杆进行手动转场控制，满足广播电视、节目制作、访谈演讲现场制作、户外体育赛事、学校课件制作等视频切换需求。

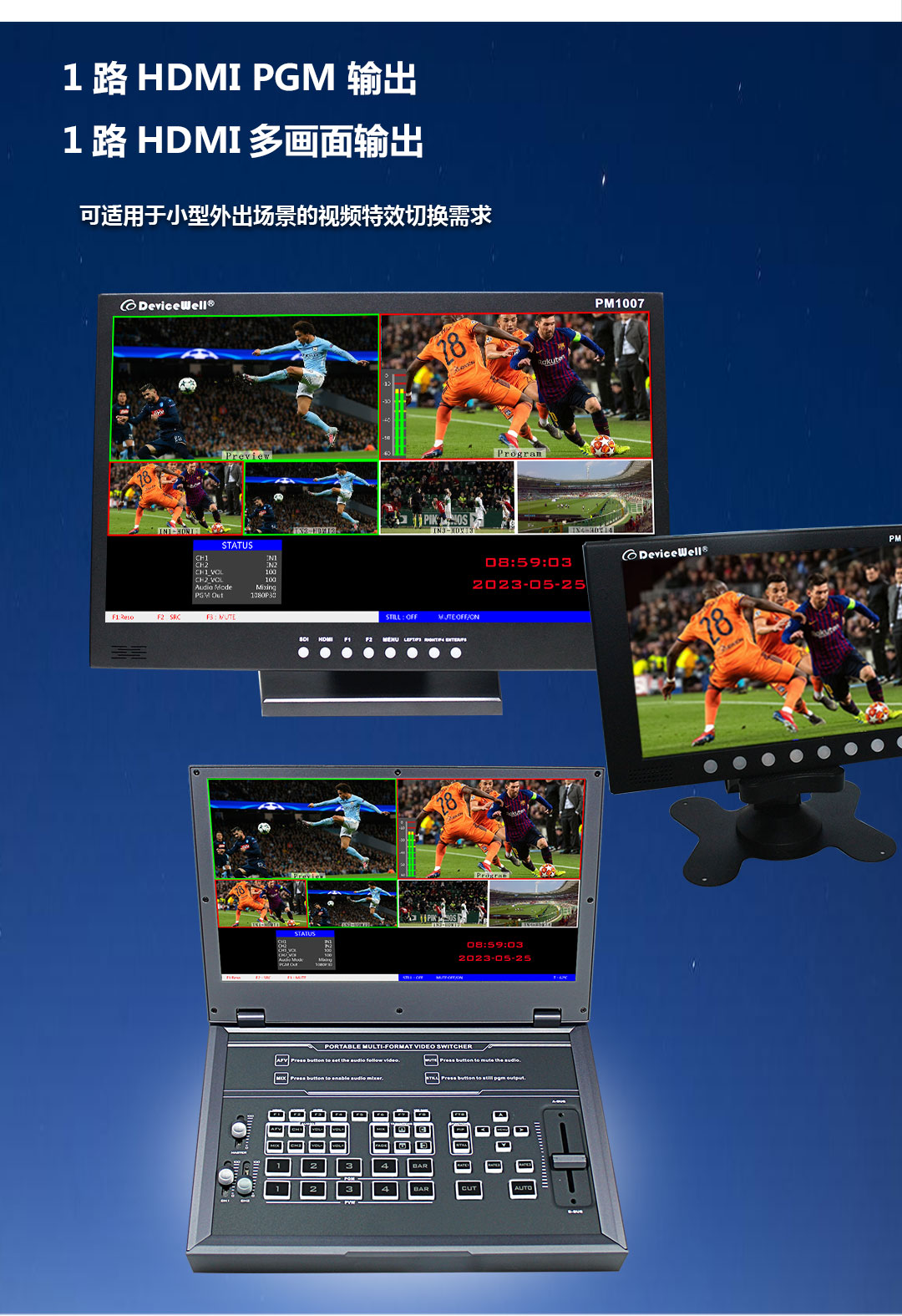

多画面输出+PGM输出

  1路XVI PGM 输出，1路XVI多画面输出，可适用于小型外出场景的视频特效切换需求

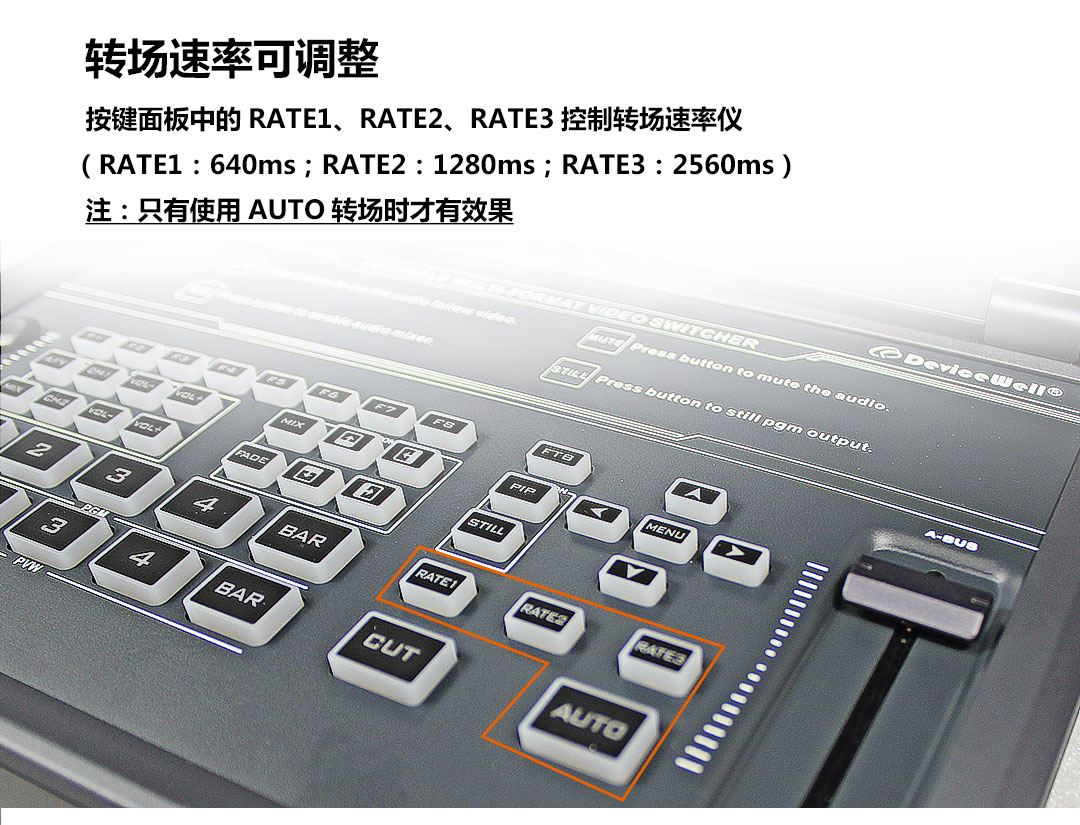

转场速率可调整

按键面板中的RATE1、RATE2、RATE3控制转场速率仪 （RATE1：640ms；RATE2：1280ms；RATE3：2560ms） 注：只有使用AUTO转场时才有效果

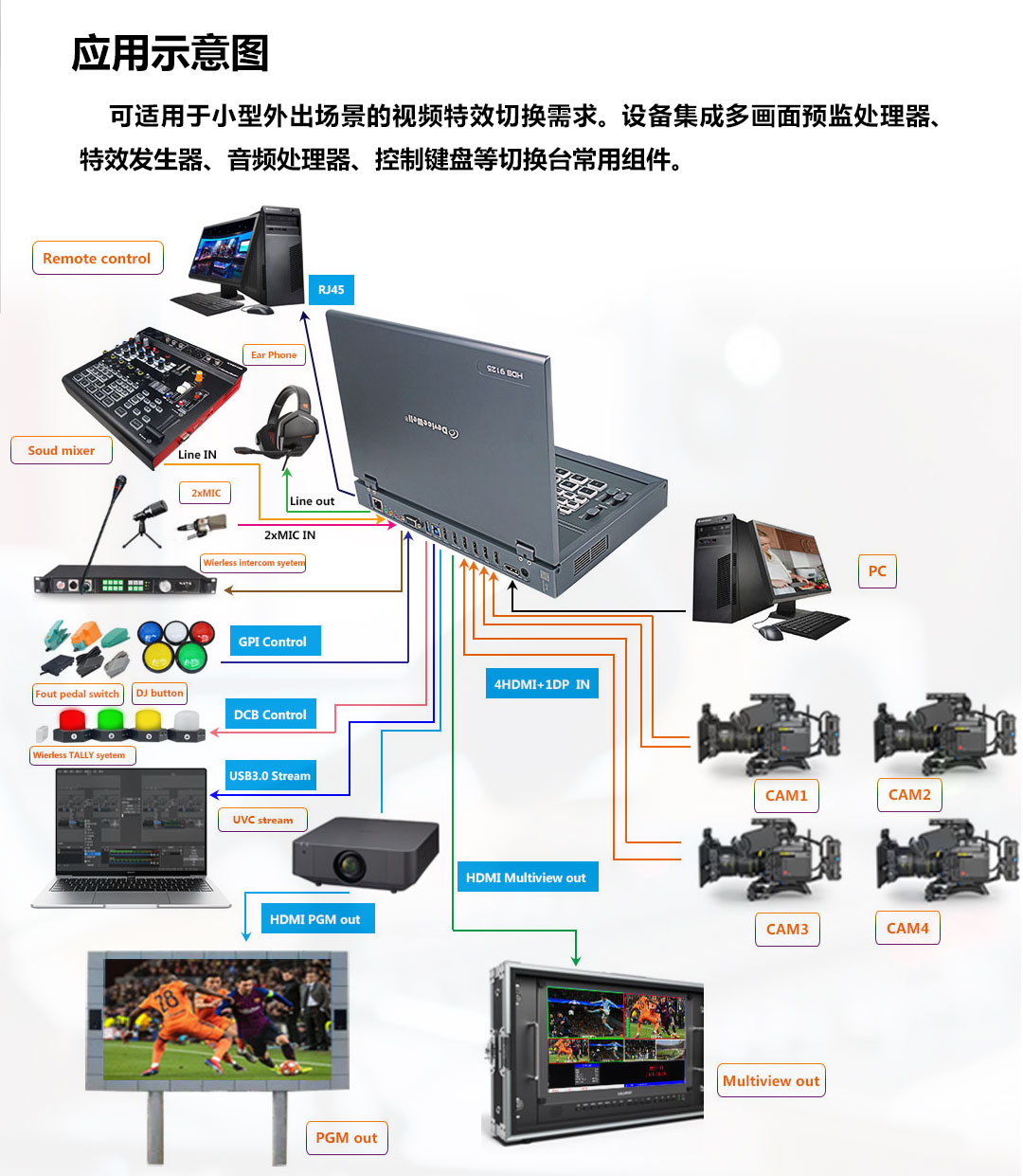

应用连接图

可适用于小型外出场景的视频特效切换需求。设备集成多画面预监处理器、特效发生器、音频处理器、控制键盘等切换台常用组件。

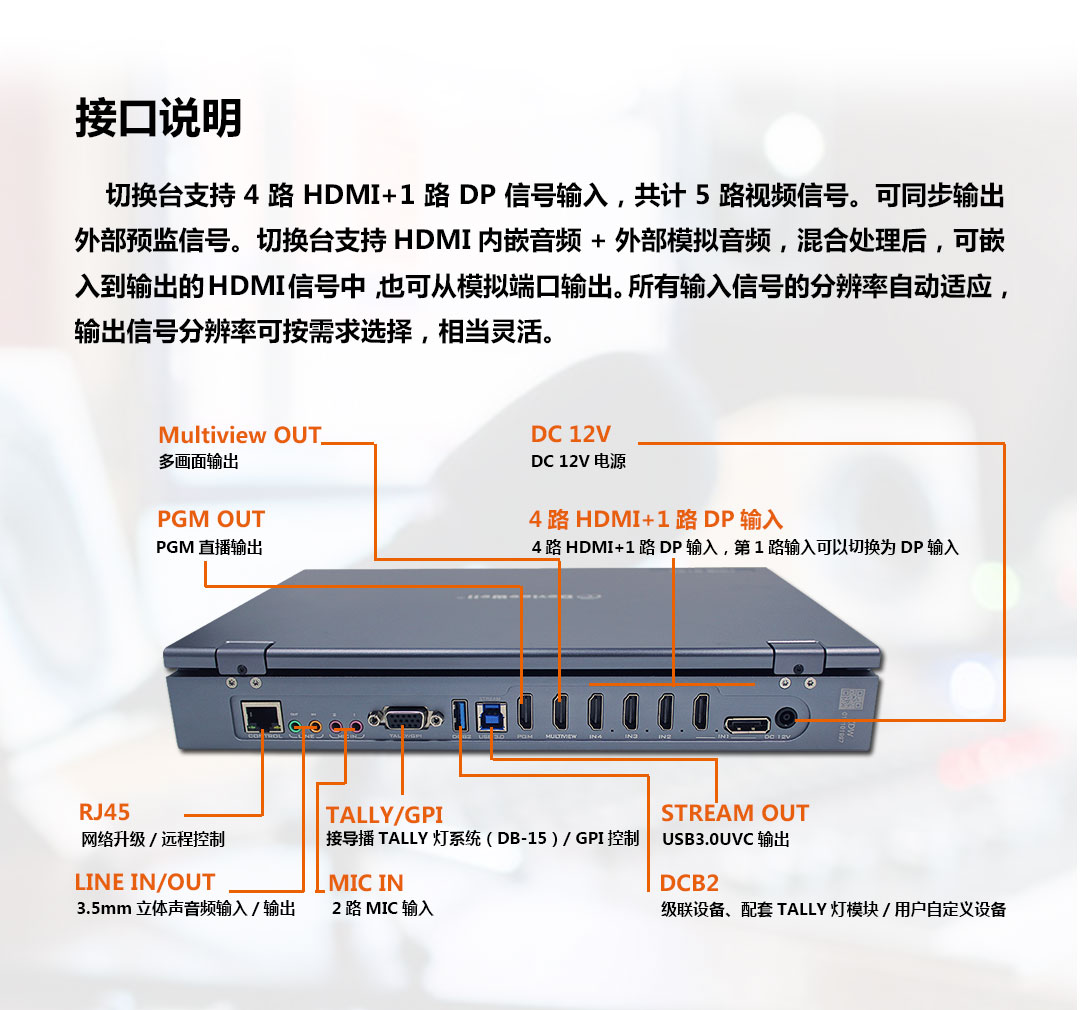

接口介绍

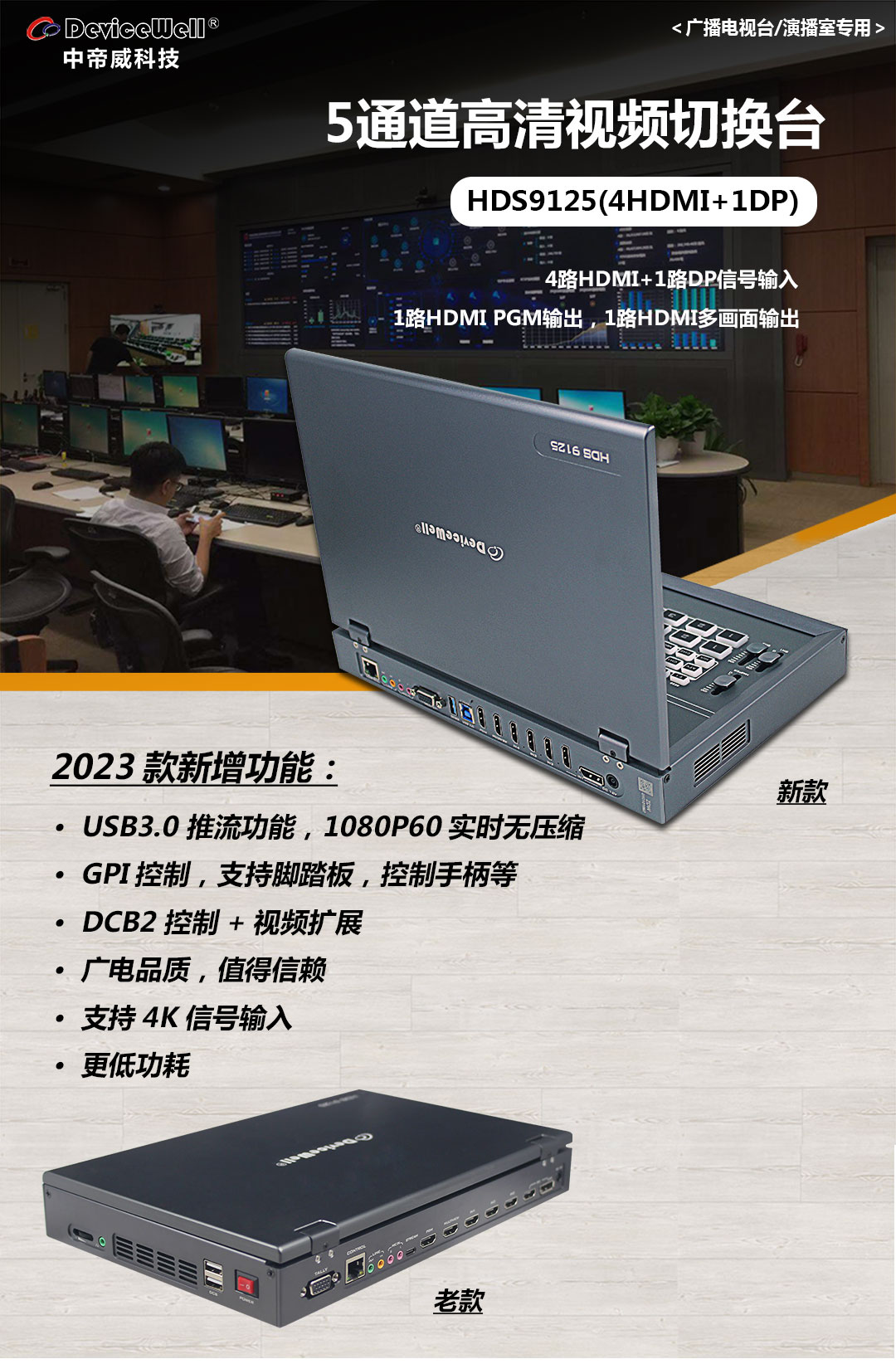

HDS9125切换台支持4路XVI+1路DP信号输入，共计5路视频信号。

应用场景

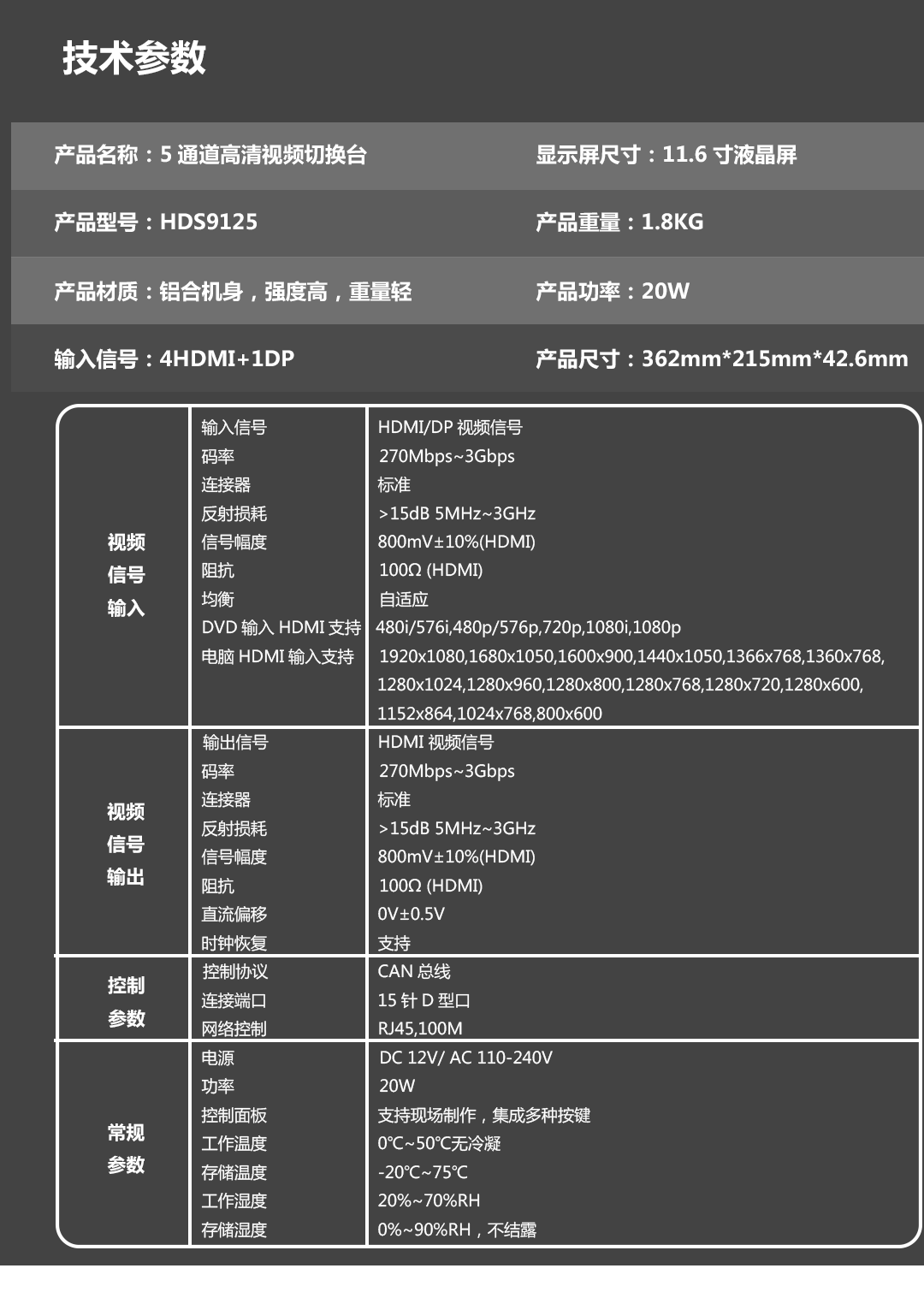

技术参数
