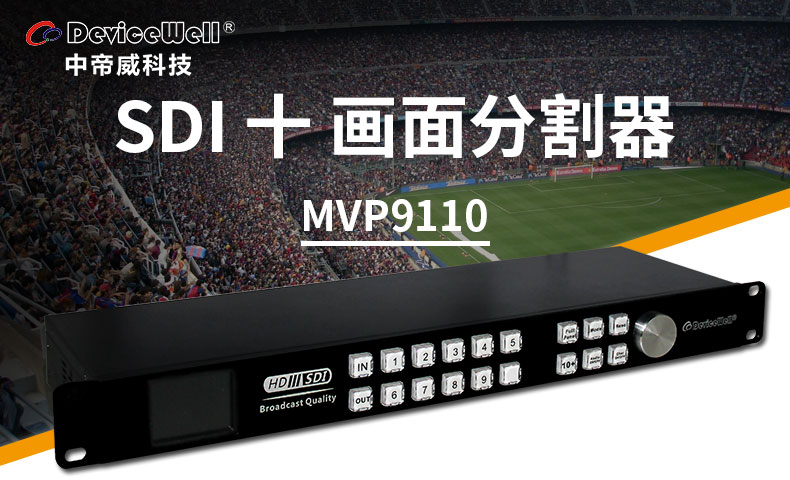

中帝威 SDI 10画面分割器支持单画面放大，4画面，6画面，9画面，10画面模式MVP9110

    这是一款专业级SDI画面分割器，支持10路SDI输入，2路HDMI输入；2路SDI+3路HDMI输出。您可以使用前面板键盘改变显示分辨率为1080i50 / 60、1080p25 / 30甚至更多。该设备是带有10路矩阵切换功能的多画面分割器。设备可接入10路SDI信号，在进行多画面合成时有2路相同SDI输出（最左边的两个SDI接口）和3路HDMI输出，画面的显示模式可通过网口使用PC端软件进行灵活配置，可进行1~10画面的配置选择。并且设备支持SDI音频柱显示和字符叠加功能。设备集成SDI 输入/输出接口及控制接口，可方便的将SDI 信号进行画面分割、信号延迟、变频处理、帧同步等处理。设备支持网络、RS422及按键控制，并支持网络接口更新内部软件，可实现更多功能，操作简单。

                                                                                           ◆ 艺术设计风格

                                                                                           ◆ 最多10 路信号输入，最多5路信号输出

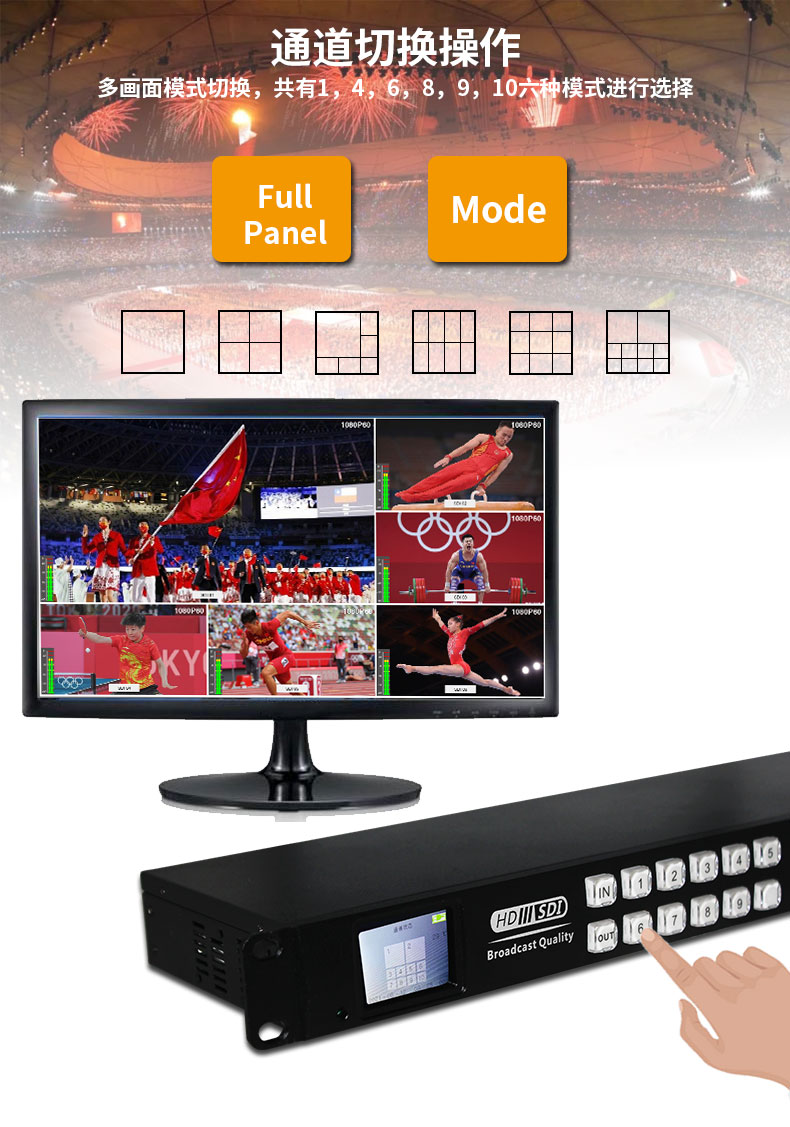

                                                                                           ◆ 支持单画面放大，4画面，6画面，9画面，10画面模式

                                                                                           ◆ 支持输入画面切换

                                                                                           ◆ 支持音频柱显示、音频解嵌加嵌，可选任一路输入音频加嵌输出

                                                                                           ◆ 中英文字符叠加（字符颜色可更改）

                                                                                           ◆ 输入端口：SDI×10；

                                                                                           ◆ 输出端口：SDI×2 ；HDMI × 3

                                                                                           ◆ 输入支持矩阵交换功能

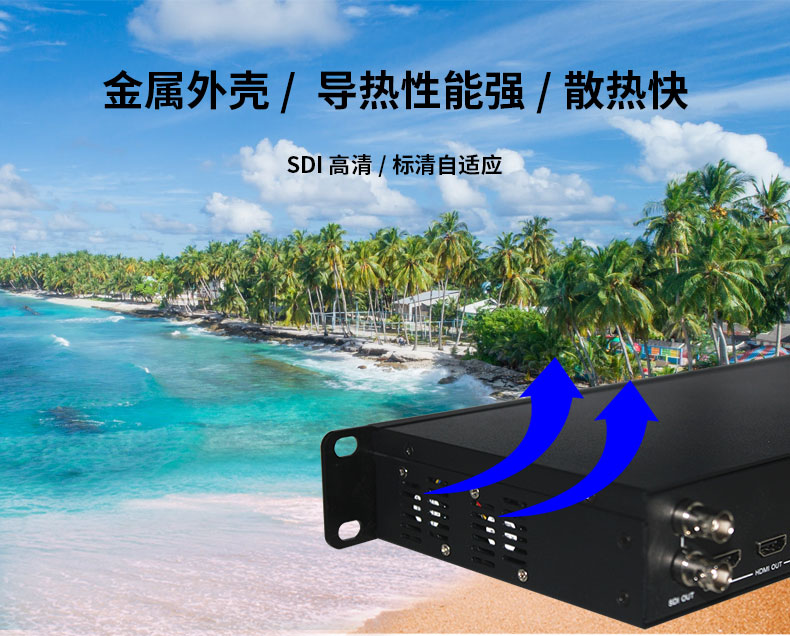

                                                                                           ◆ SDI高清/标清自适应

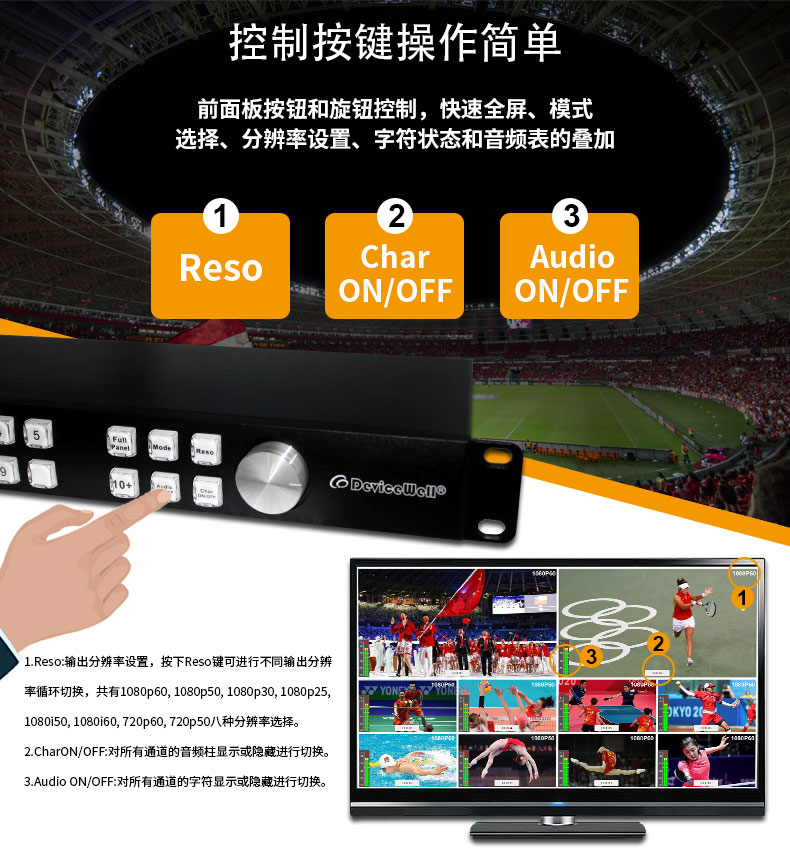

                                                                                           ◆ 支持网络、RS422 及按键控制

                                                                                           ◆ 支持网络升级系统功能

                                                                                           ◆ 支持后期扩展

                                                                                           ◆ 支持TALLY功能

                                                                                           ◇ 特殊功能可定制

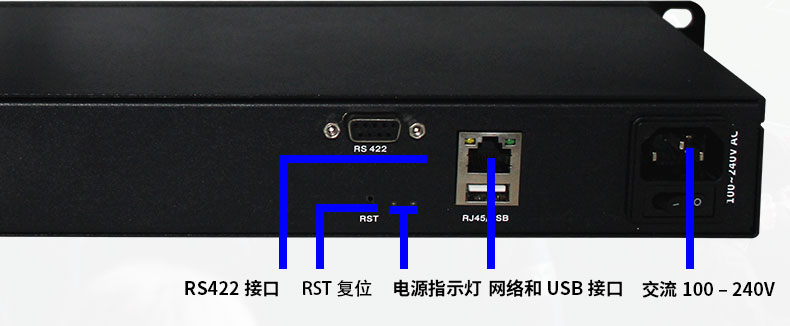

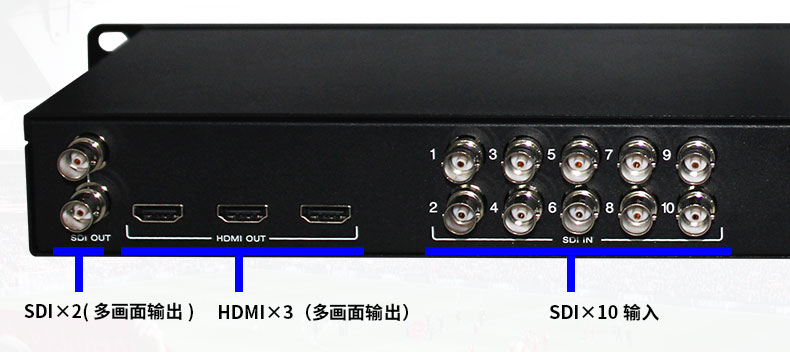

接口介绍

SDI高清串行数字视频信号

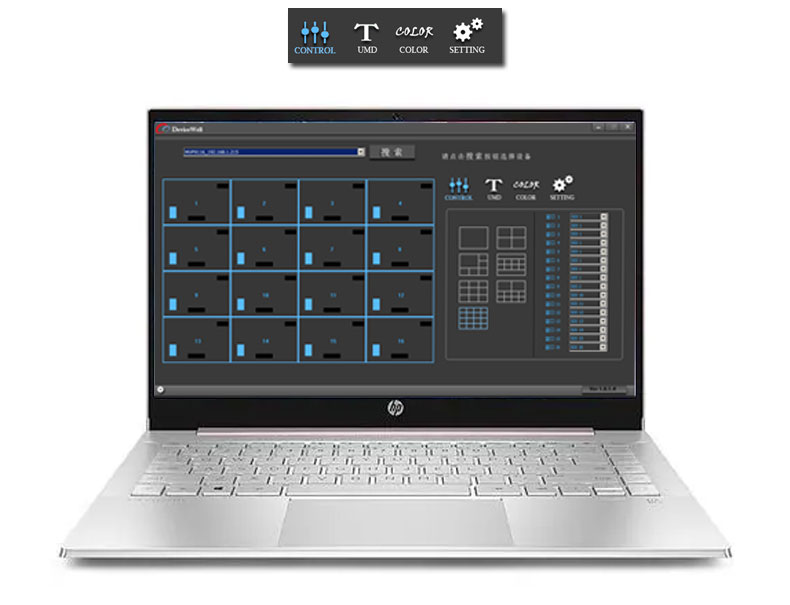

使用PC端软件进行灵活配置

可读取设备的显示模式和字符、 音频柱状态等,软件功能分为四个模块

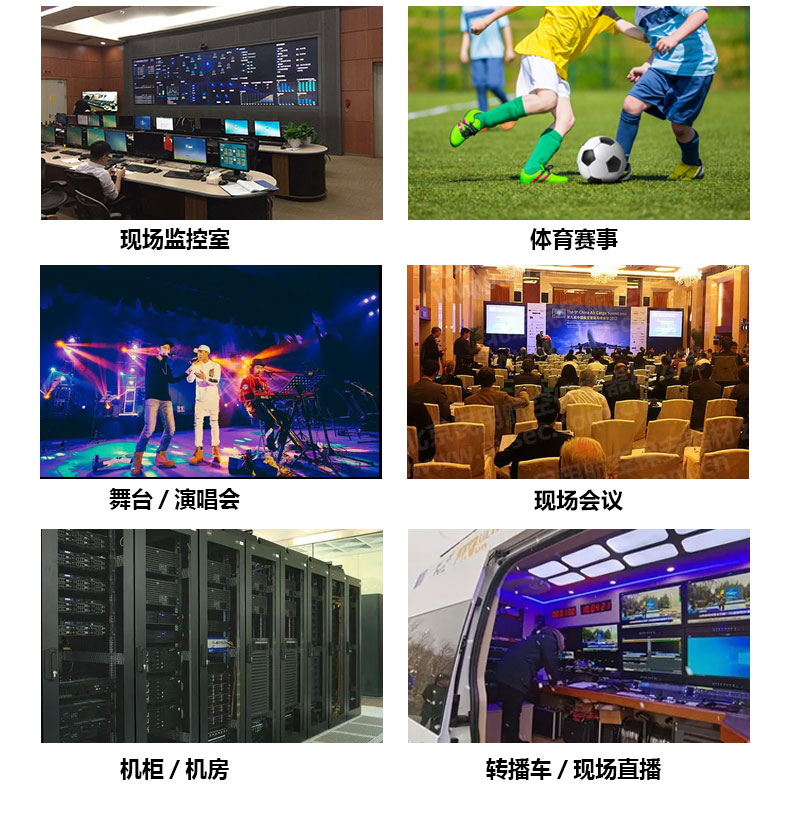

更多应用场景

满足广播电视、节目制作、访谈演讲现场制作、户外体育赛事、学校课件制作等视频切换需求





MVP9110相关资料下载



序号	资料名称	版本	修改日期	说明/备注
1	MVP9110规格书下载	2.0	2022年11月21日	更新使用说明书
2	MVP9110图片下载
