产品特性

• 液晶状态显示（显示输入状态与输出分割画面模式）
• 支持4 路SDI 信号输入
• 最多2 路SDI 信号和1路DVI信号输出。
• 多种多画面分割模式可选：单画面、画中画、画外画、四画面分割
• 输入分辨率自适应，输出分辨率可选
• 网络、RS232、RS485控制
• 1U标准机箱，金属外壳，艺术风格设计 ◇ 特殊功能可定制



画面分割模式

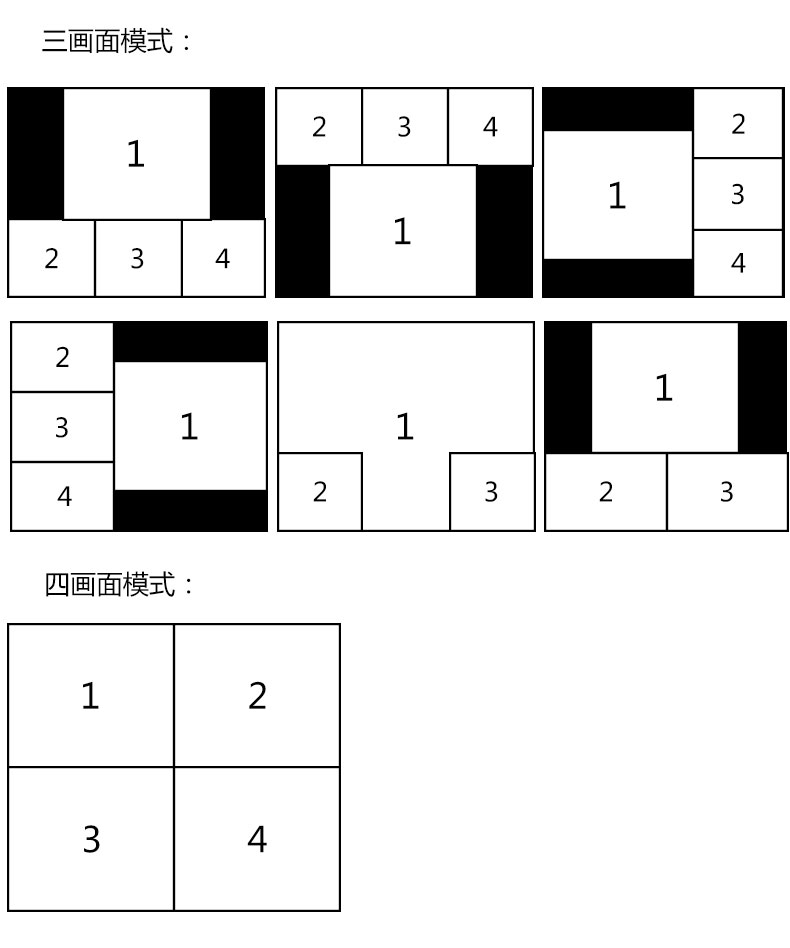

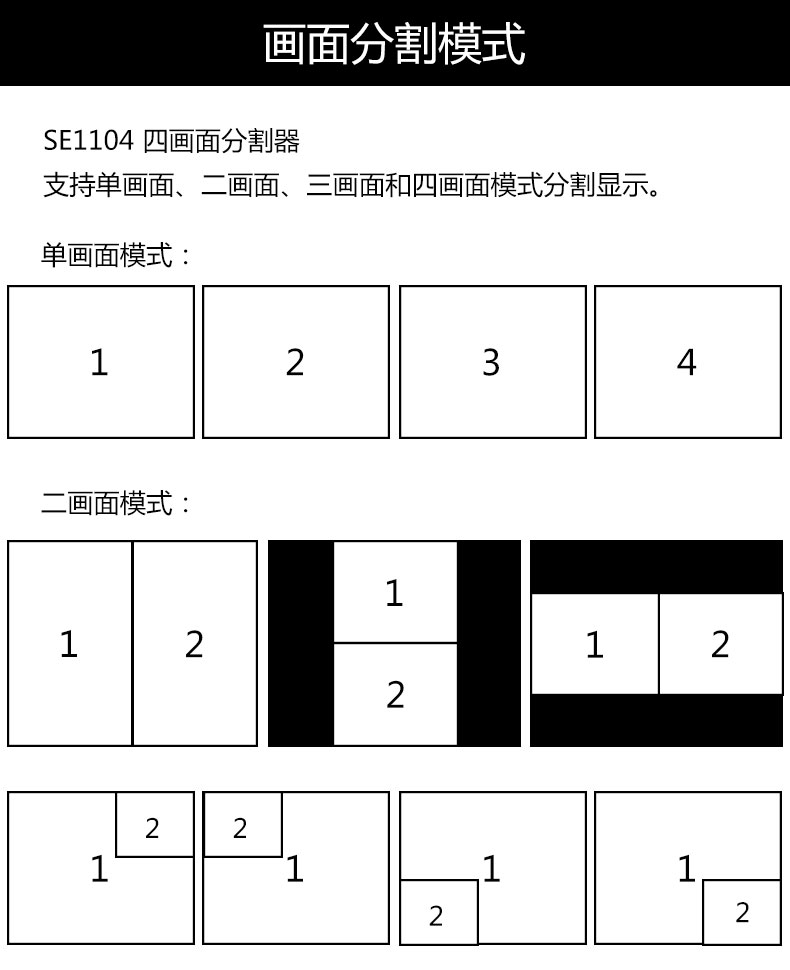

SE1104 四画面分割器 支持单画面、二画面、三画面和四画面模式分割显示



分辨率设置

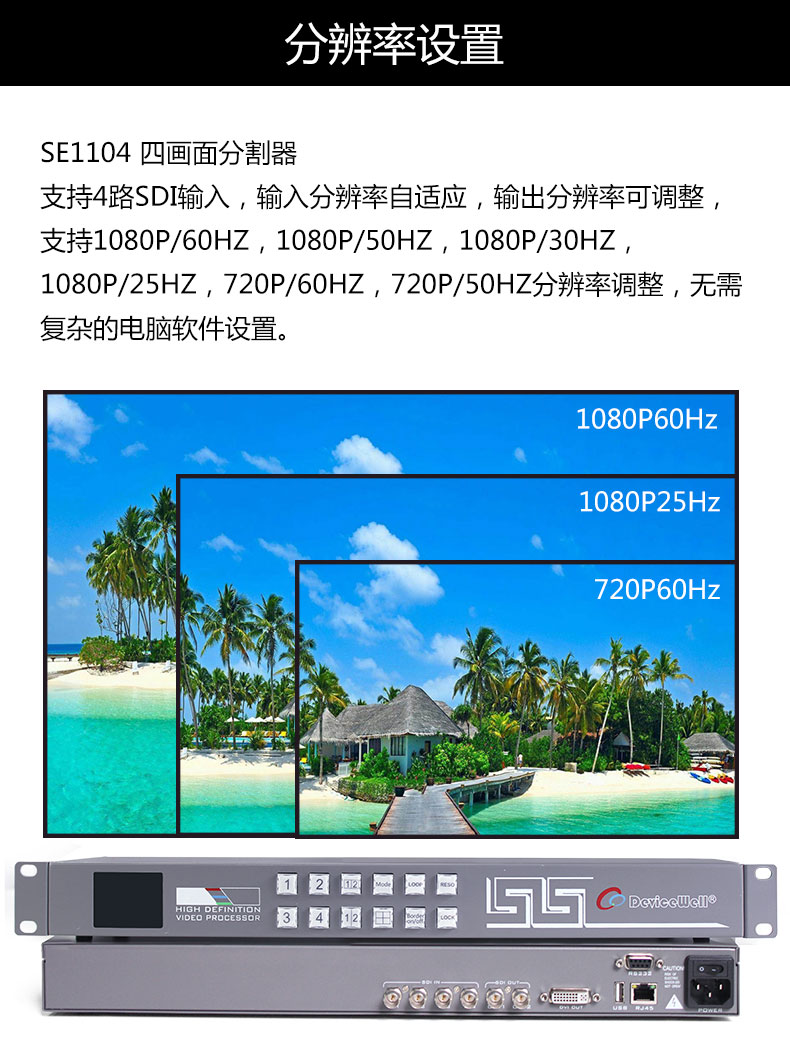

SE1104 四画面分割器 支持4路SDI输入，输入分辨率自适应，输出分辨率可调整，支持1080P/60HZ，1080P/50HZ，1080P/30HZ，1080P/25HZ，720P/60HZ，720P/50HZ分辨率调整，无需复杂的电脑软件设置

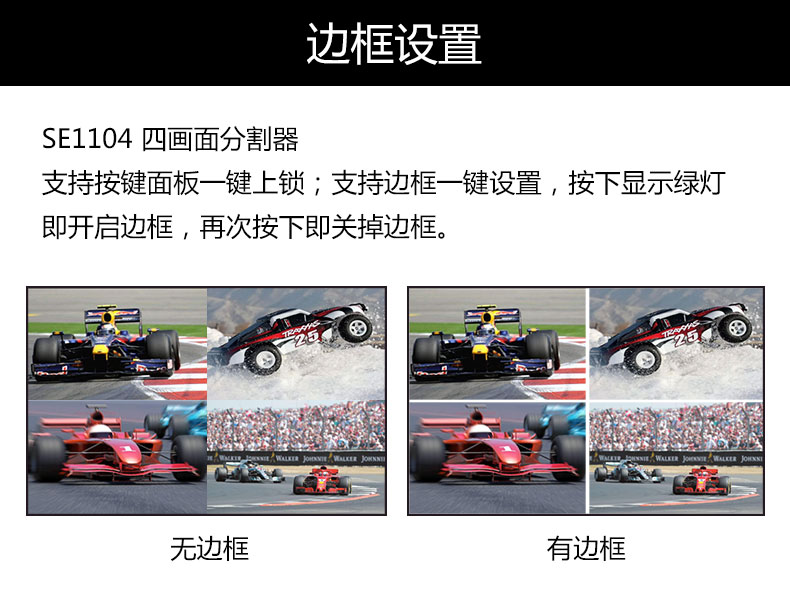

边框设置

SE1104 四画面分割器 支持按键面板一键上锁；支持边框一键设置，按下显示绿灯即开启边框，再次按下即关掉边框



更多应用场景

SE1104 四画面分割器 可广泛应用于：安防监控领域的画面分割器，广播系统专用显示、视频会议、工业生产及仪器仪表监控、指挥调度室、培训与教学、商务交流中心等多种场景。

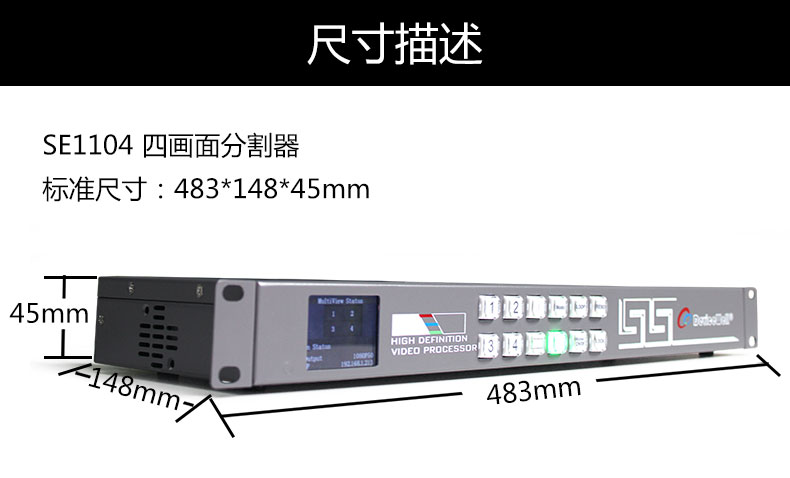

SE1104 四画面分割器产品尺寸483*148*45mm



更多款式选择

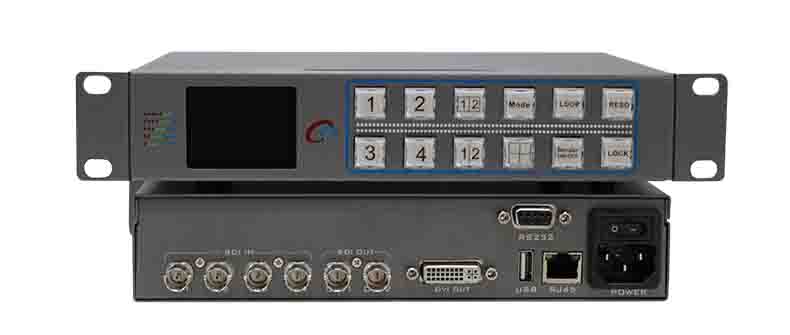

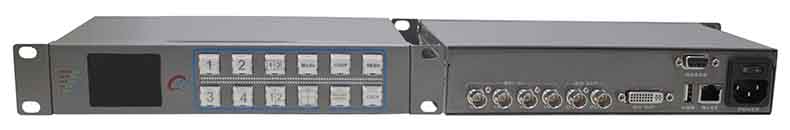

这是一款视听级SDI画面分割器SE1104_Half 1U，全新液晶状态显示，输入输出状态尽在掌握。采用金属外壳结实且散热优良，支持多路SDI 画面分割器，DVI-D输出与SDI多种信号输出满足各类需求，支持多种多画面分割模式可选，即一台设备可实现多个功能，设备支持网络、RS232、RS485控制，设备连接网络通过PC软件可以远程对设备进行控制。







技术参数



产品名称	SDI多画面分割器
产品型号	SE1104
视频 信号 输入	输入信号	SDI高清数字视频信号
	码率	270Mbps~3Gbps
	连接器	BNC符合IEC169-8 标准
	反射损耗	>15dB 5MHz~3GHz
	信号幅度	800mV±10%(SDI)
	阻抗	75 Ω(SDI )
	均衡	自适应
视频 信号 输出	输出信号	SDI /DVI高清数字视频信号
	码率	270Mbps~3Gbps
	连接器	BNC符合IEC169-8 标准/ DVI-D
	反射损耗	>15dB 5MHz~3GHz
	信号幅度	800mV±10%(SDI /DVI)
	阻抗	75 Ω(SDI)/100Ω (DVI)
	直流偏移	0V±0.5V
	时钟恢复	可选

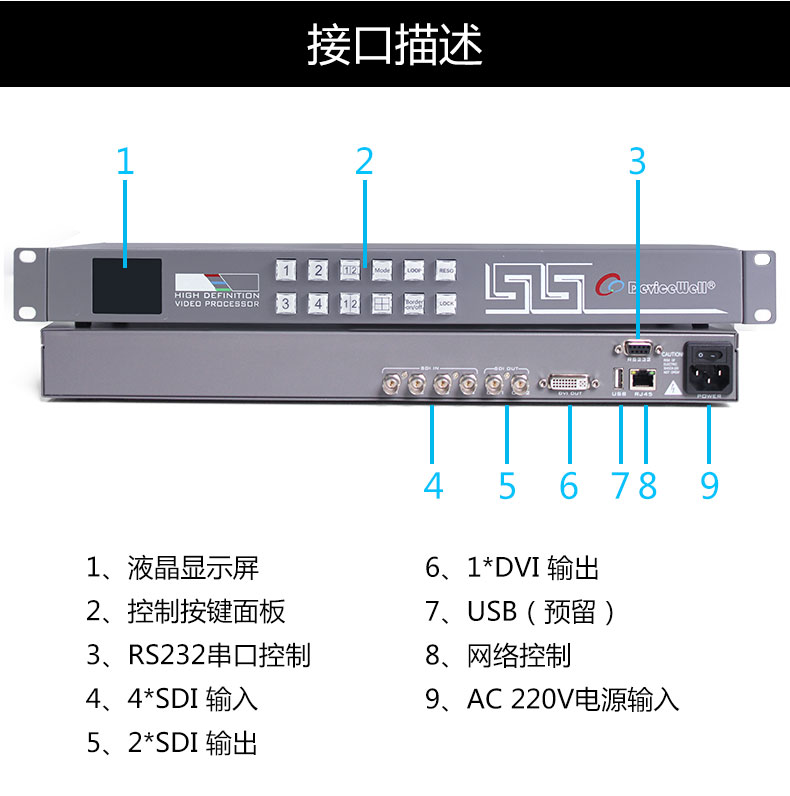

控制 参数	串行控制	RS232
	控制协议	9600波特,8位,1停止位,无校验
	连接端口	9针D型口, 2-RX, 3-TX, 5-GND
	远程端口	RJ45
	控制软件	Devicewell多画面分割器软件,适用于Windows操作系统
	选配组件	RS485
常规 参数	电源	100-240V/AC  50/60Hz
	功率	小于6W
	主机尺寸	标准1U
	控制面板	前置按键面板
	重量	2.8 KG
	工作温度	0℃~50℃无冷凝
	存储温度	-20℃~75℃
	工作湿度	20%~70%RH
	存储湿度	0%~90%RH，不结露





















中帝威(DeviceWell) SDI 四画面分割器SE1104相关资料



序  号	资料名称	版本	修改日期	说明/备注
1	中帝威SDI四画面分割器SE1104说明书下载	1.0	2024年12月18日	机箱1U
2	中帝威SDI四画面分割器SE1104说明书下载	1.0	2024年12月18日	机箱半1U
3	其它	1.0	2024年12月18日
