中帝威大型直播现场控场神器--4K桌面式切换台UHS6610R

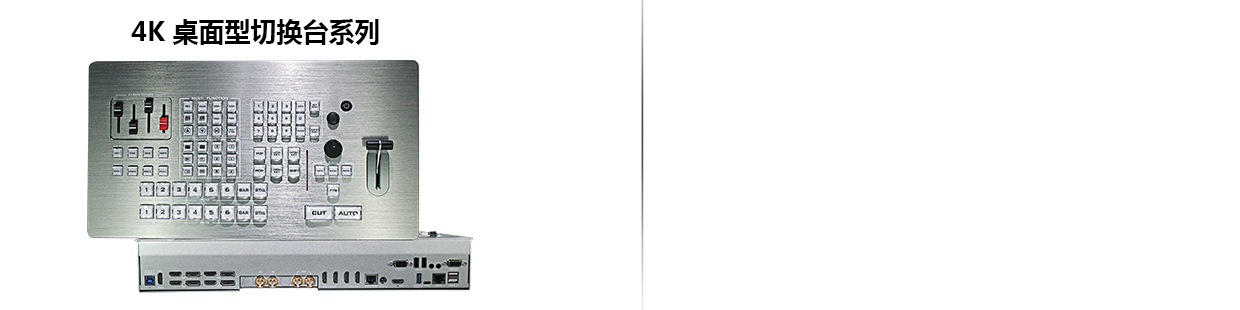

中帝威4K桌面式切换台UHS6610R
查看详情
|
|
广播电视台专用导播切换台UHS6610R，支持2路12G SDI+4路4K60 HDMI+4路4K60 DP信号。设备集成SDI解码器，HDMI编码器，最高分辨率支持4K60HZ，向下相容3G SDI 等1080P/720P的高清视频信号。内置格式转换器，自适应前端不同视频信号格式输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。 视频信号接口支持2路SDI+4路HDMI+4路DP输入，共10路视频信号输入，2路12G SDI输出+5路4K60 HDMI输出+1路1080P HDMI+1路UVC输出，共9路视频信号输出。 音频信号接口支持2路TRS音频输入，2路TRS路音频输出。 支持DCB控制系统及Tally输出。 可以记录到内部EMMC，外置SSD或U盘中。 可适用于广播电视台演播室及外景视频特效切换的需求，对于专业级用户，可通过DCB/RJ45接口扩展操控键盘。
◆ 全铝合金机身，流线型设计，强度高，重量轻 ◆ 集成控制键盘、T型推杆、音频推子 ◆ 支持液晶菜单设置 ◆ 单独的PATTERN KEY，可设置各种异形图案，图像的 位置、大小、数量可调整 ◆ 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像 ◆录制文件格式MP4，支持EDIUS非编软件 ◆存储设备接口支持SSD 硬盘和U盘录制 ◆USB接口可接鼠标键盘，用于操作内录系统 ◆HDMI接口输出内录系统的操作界面 ◆支持2x12G SDI+4x4K60 HDMI+4x4K 60DP输入 ◆MULTIVIEW输出：2路4K60 HDMI PGM输出：3路4K60 HDMI +2路12G SDI ◆1路1080P HDMI输出 ◆2路TRS 输出 ，2路TRS 输入 |
|
|
广播电视台专用导播切换台UHS6610R，支持2路12G SDI+4路4K60 HDMI+4路4K60 DP信号。设备集成SDI解码器，HDMI编码器，最高分辨率支持4K60HZ，向下相容3G SDI 等1080P/720P的高清视频信号。内置格式转换器，自适应前端不同视频信号格式输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。 视频信号接口支持2路SDI+4路HDMI+4路DP输入，共10路视频信号输入，2路12G SDI输出+4路4K60 HDMI输出+1路1080P HDMI+1路UVC输出，共8路视频信号输出。 音频信号接口支持2路TRS音频输入，2路TRS路音频输出。 支持DCB控制系统及Tally输出。 可适用于广播电视台演播室及外景视频特效切换的需求，对于专业级用户，可通过DCB/RJ45接口扩展操控键盘。
◆ 全铝合金机身，流线型设计，强度高，重量轻 ◆ 集成控制键盘、T型推杆、音频推子 ◆ 支持液晶菜单设置 ◆ 单独的PATTERN KEY，可设置各种异形图案，图像的 位置、大小、数量可调整 ◆ 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像 ◆支持2x12G SDI+4x4K60 HDMI+4x4K 60DP输入 ◆MULTIVIEW输出：2路4K60HDMI PGM输出：3路4K60 HDMI +2路12G SDI ◆1路1080P HDMI输出 ◆2路TRS 输出 ，2路TRS 输入 |
|
|
广播电视台专用导播切换台UHS6508R，支持4路12G SDI+2路4K60 HDMI+2路4K60 DP信号。设备集成SDI解码器，HDMI编码器，最高分辨率支持4K60HZ，向下相容3G SDI 等1080P/720P的高清视频信号。内置格式转换器，自适应前端不同视频信号格式输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。 视频信号接口支持4路SDI+2路HDMI+2路DP输入，共8路视频信号输入，2路12G SDI输出+5路4K60 HDMI输出+1路1080P HDMI+1路UVC输出，共9路视频信号输出。 音频信号接口支持2路TRS音频输入，2路TRS路音频输出。 支持DCB控制系统及Tally输出。 可以记录到内部EMMC，外置SSD或U盘中。 可适用于广播电视台演播室及外景视频特效切换的需求，对于专业级用户，可通过DCB/RJ45接口扩展操控键盘。
◆ 全铝合金机身，流线型设计，强度高，重量轻 ◆ 集成控制键盘、T型推杆、音频推子 ◆ 支持液晶菜单设置 ◆ 单独的PATTERN KEY，可设置各种异形图案，图像的 位置、大小、数量可调整 ◆ 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像 ◆录制文件格式MP4，支持EDIUS非编软件 ◆存储设备接口支持SSD 硬盘和U盘录制 ◆USB接口可接鼠标键盘，用于操作内录系统 ◆HDMI接口输出内录系统的操作界面 ◆支持4x12G SDI+2x4K60 HDMI+2x4K 60DP输入 ◆MULTIVIEW输出：2路4K60HDMI PGM输出：3路4K60 HDMI +2路12G SDI ◆1路1080P HDMI输出 ◆2路TRS 输出 ，2路TRS 输入 |
|
|
广播电视台专用导播切换台UHS6508，支持4路12G SDI+2路4K60 HDMI+2路4K60 DP信号。设备集成SDI解码器，HDMI编码器，最高分辨率支持4K60HZ，向下相容3G SDI 等1080P/720P的高清视频信号。内置格式转换器，自适应前端不同视频信号格式输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。 视频信号接口支持4路SDI+2路HDMI+2路DP输入，共8路视频信号输入，2路12G SDI输出+4路4K60 HDMI输出+1路1080P HDMI+1路UVC输出，共8路视频信号输出。 音频信号接口支持2路TRS音频输入，2路TRS路音频输出。 支持DCB控制系统及Tally输出。 可适用于广播电视台演播室及外景视频特效切换的需求，对于专业级用户，可通过DCB/RJ45接口扩展操控键盘。
◆ 全铝合金机身，流线型设计，强度高，重量轻 ◆ 集成控制键盘、T型推杆、音频推子 ◆ 支持液晶菜单设置 ◆ 单独的PATTERN KEY，可设置各种异形图案，图像的 位置、大小、数量可调整 ◆ 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像 ◆支持2x12G SDI+4x4K60 HDMI+4x4K 60DP输入 ◆MULTIVIEW输出：2路4K60HDMI PGM输出：2路4K60 HDMI +2路12G SDI ◆1路1080P HDMI输出 ◆2路TRS 输出 ，2路TRS 输入 |
现场多机位制作 直播录播切换台
中帝威4K分体式切换台结构精简，集导播切换、媒体播放器、多画面分割及特技转场为一体
让您的直播活动更加专业
中帝威4K切换台适用于现场演出、课程录制与棚内导播等，该切换台具备多种功能，如多种格式视频输入且输入分辨率自适应，模拟和平衡音频输入输出，音频加嵌解嵌，混音，SSD硬盘录制,网口控制，RS422控制等，具备远程升级能力。用户通过简易操作即可执行带附加效果的视频切换和音频混音功能。
按键面板丰富的按键让您的直播切换更便捷
中帝威桌面式4K切换台控制面板集合调音台、转场特效、旋钮控制、USB媒体播放、摄像机控制、PGM/PVW控制、综合控制和推杆控制等控制区域于一体。产品还专门设有用于音频混合的按钮，并设有用于记录和流媒体直播控制按钮以及输出选择按钮，方便您在摄影机、节目以及多画面分割信号之间更改视频输出。简单易用，业余制作团队只需稍加培训即可上手操作！
最高支持10路视频信号源直播切换
中帝威桌面式4K切换台接口设有多个可连接摄影机的12G SDI/4K60 HDMI接口、计算机的4K60 DP接口，2路麦克风输入，用于输出摄像头信号的12G SDI/4K60 HDMI接口，以及1路1080P HDMI输出+1路USB3.0 UVC输出，用于视频制作及流媒体直播。
一键抠像 打造专业虚拟演播室
中帝威桌面式4K切换台是新闻或虚拟演播厅制作的得力助手，因为它配备Chroma Key/Luma Key按键，能获得高品质色度抠像或亮度抠像！Chroma Key色度键抠像支持动态视频源像抠像与静态源抠像,切换台会抠去键源的蓝色或绿色部分，保留其它颜色,然后与背景图像重叠从而达到抠像和叠加背景的目的。Luma Key抠去键源的黑色部分,然后与背景图像重叠从而达到抠像和叠加背景的目的。这样的亮度与色度键处理使用户可以进行创意十足的直播,多用于广播电视节目，现场演讲，虚拟演播室叠加字幕等场景。
立体边框的PIP/POP画面
中帝威桌面式4K切换台支持PIP（画中画）模式显示， 切换成PIP之后可以对画面的水平位置、垂直位置、显示大小、边框开关/宽度/颜色等进行设置。支持POP（画外画）模式显示， 切换成POP之后可以对画面的画面选择、水平位置、垂直位置、边框开关/宽度/颜色等进行设置。
HDD/SSD 4K RECORDER
中帝威桌面式4K切换台可选配H.26X编码模块,可以记录到内部EMMC,外置SSD、HDD或U盘中。
更快的视频制作及流媒体直播
中帝威桌面式4K切换台通过USB3.0直连实现流媒体直播，让您以更高的画质在YouTube、Facebook以及Skype上直播，画面不丢帧，设置更简单。只需选好直播平台，然后输入视频源即可开始直播！
GPI控制 脚踏板 控制手柄等接入
中帝威桌面式4K切换台GPI自定义接口，方便用户远程控制及自定义连接设备。

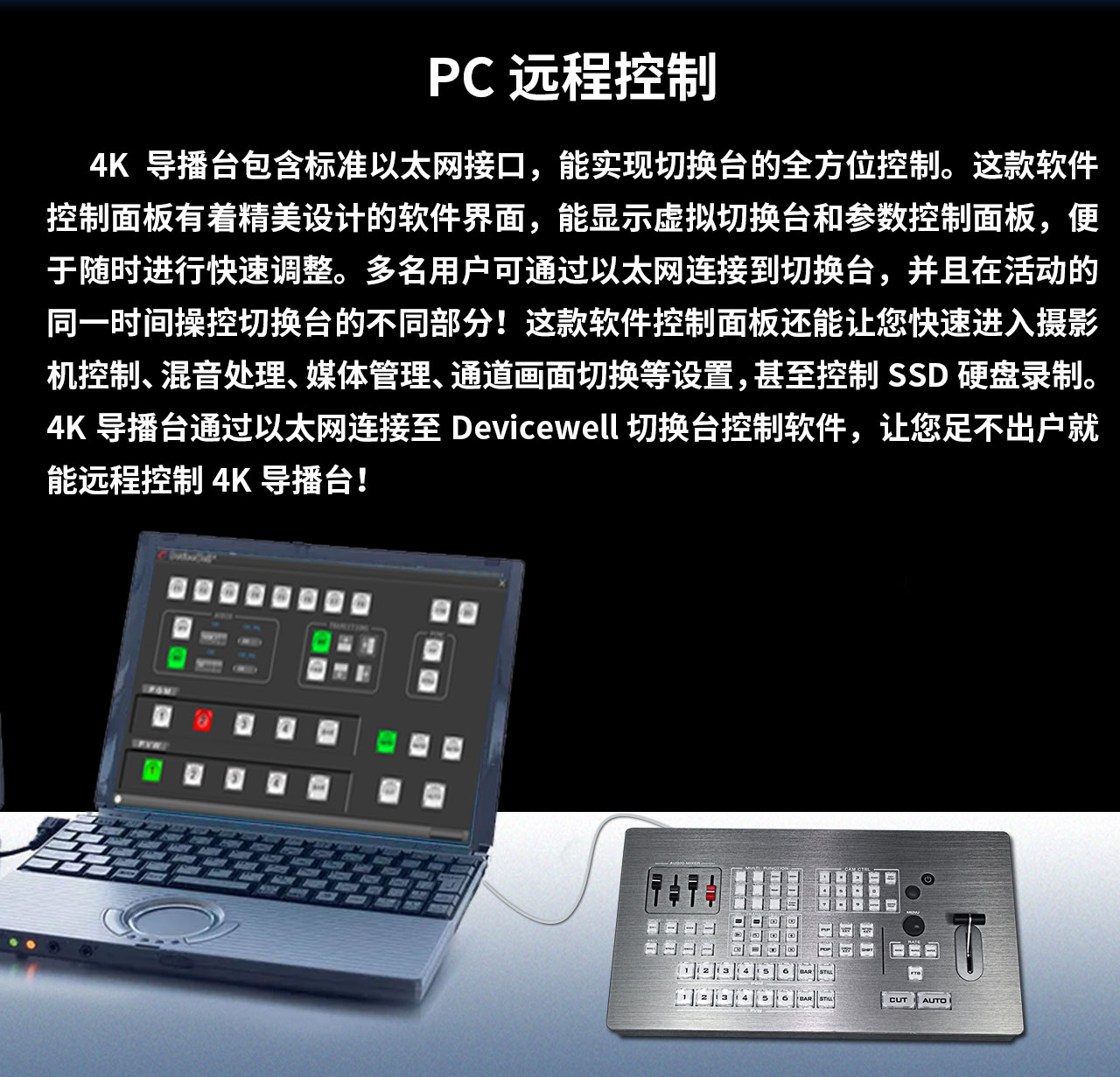

PC远程控制
4K导播台包含标准以太网接口，能实现切换台的全方位控制。这款软件控制面板有着精美设计的软件界面，能显示虚拟切换台和参数控制面板，便于随时进行快速调整。多名用户可通过以太网连接到切换台，并且在活动的同一时间操控切换台的不同部分！这款软件控制面板还能让您快速进入摄影机控制、混音处理、媒体管理、通道画面切换等设置，甚至控制SSD硬盘录制。4K导播台通过以太网连接至Devicewell 切换台控制软件，让您足不出户就能远程控制4K导播台！
应用连接图
4K 切换台支持HDMI内嵌音频+平衡音频，混合处理后，可嵌入到输出的HDMI信号中，也可从平衡音频端口输出。所有输入信号的分辨率自动适应，输出信号分辨率可按需求选择，相当灵活。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。
技术参数
|
产品名称 |
4K UHD切换台 |
|
|
产品型号 |
UHS6610R |
|
|
视频 信号 输入 |
输入信号 |
HDMI/DP/SDI视频信号 |
|
码率 |
1.5Gbps~12Gbps |
|
|
连接器 |
标准 |
|
|
信号幅度 |
800mV±10%( HDMI/SDI/DP) |
|
|
阻抗 |
100Ω (HDMI)，100 Ω （DP），75 Ω （SDI） |
|
|
均衡 |
自适应 |
|
|
DVD输入HDMI支持 |
720p,1080i,1080p,2160p |
|
|
HDMI/DP输入支持 |
3840x2160,1920x1080,1680x1050,1600x900,1440x1050,1366x768,1360x768, 1280x1024,1280x960,1280x800,1280x768,1280x720 |
|
|
视频 信号 输出 |
输出信号 |
HDMI/SDI 视频信号 |
|
码率 |
6GMbps~12Gbps |
|
|
连接器 |
标准 |
|
|
信号幅度 |
800mV±10%( HDMI/SDI/DP ) |
|
|
阻抗 |
100Ω (HDMI)，100 Ω （DP），75 Ω （SDI） |
|
|
时钟恢复 |
支持 |
|
|
常规 参数
|
电源 |
12V/DC |
|
功率 |
≤70W |
|
|
尺寸 |
430*232*69 mm |
|
|
控制面板 |
支持现场制作，集成多种按键 |
|
|
工作温度 |
0℃~50℃无冷凝 |
|
|
存储温度 |
-20℃~75℃ |
|
|
工作湿度 |
20%~70%RH |
|
|
存储湿度 |
0%~90%RH，不结露 |
|
| 序号 |
资料名称 |
版本 |
修改日期 |
说明/备注 |
|---|---|---|---|---|
1 |
通用使用说明书下载 |
1.0 |
2024年6月11日 |
适用型号：UHS6610R/UHS6506R/UHS6610/UHS6508 |
2 |
UHS6610R规格书下载 |
1.0 |
2024年12月5日 |
|
3 |
UHS6610规格书下载 |
1.0 |
2024年12月5日 |
|
4 |
UHS6508R规格书下载 |
1.0 |
2024年12月5日 |
|
5 |
UHS6508规格书下载 |
1.0 |
2024年12月5日 |
|
6 |
宣传图片 |
1.0 |
2024年6月11日 |
适用型号：UHS6610R/UHS6506R/UHS6610/UHS6508 |
7 |
控制软件下载 |
1.0 |
2024年12月5日 |
适用型号：UHS6610R/UHS6506R/UHS6610/UHS6508 |
8 |
其它 |
1.0 |
2024年6月11日 |
中帝威切换台/导播台相关资料下载位置
