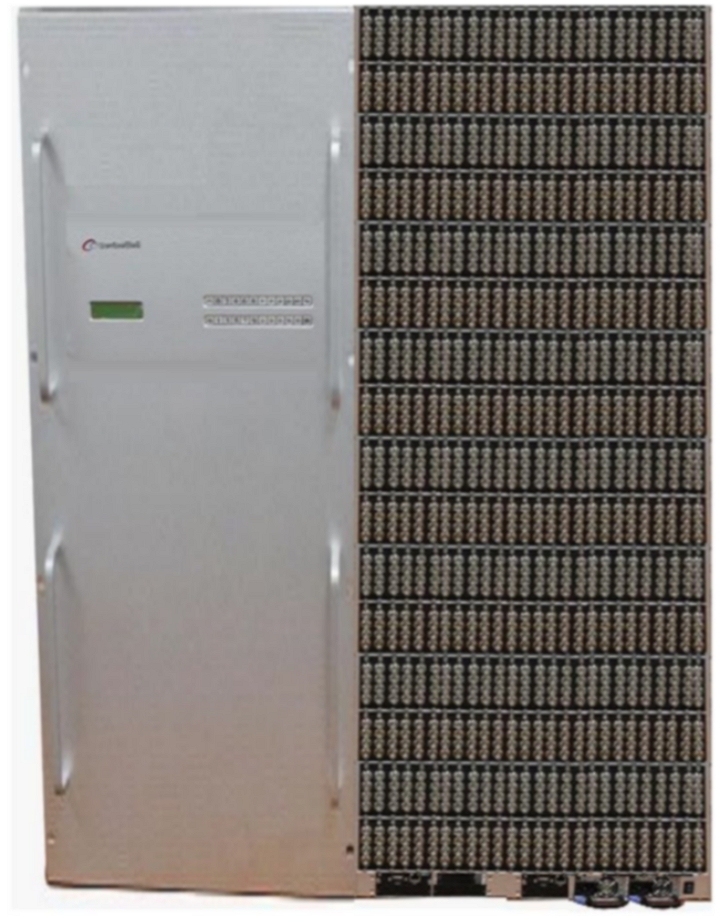

超大容量无缝矩阵(550X260)

一款超大容量无缝输矩阵，基于中帝威技术设计，设计交换容量576X288,完全满足客户560X250的实际需求。所有视频信号切换时无黑屏，无闪屏现像，是一款专为无缝视频切换需求而设计的大容量专业矩阵。视频信号按接口类型不同分别支持VESA标准及SMPTE标准，视频信号在VESA标准时最高支持1920 X 1200@60HZ,在SMPTE标准时最高支持1920 X 1080@60HZ,向下相容，所有信号输入自适应。核心交换层最多支持576路信号输入及288路信号输出，内置输入均衡器，输出预加重处理及信号幅度调等，可自适应输入视频信号的不同码率及电气特性。整个系统全部采用模块化设计，根据应用需求可更换相应的模块，项目应用中更加灵活。模块之间采用工业级CAN总线相联，确保系统的稳定性及增强系统的抗干扰能力。系统平台自带前面板LCD显示，可显示切换状态、信号状态及机箱温度等信息。视频切换控制可通过本地键盘执行，也可通过过程端口RS232、RS485、USB键盘及网络等进行远程控制。

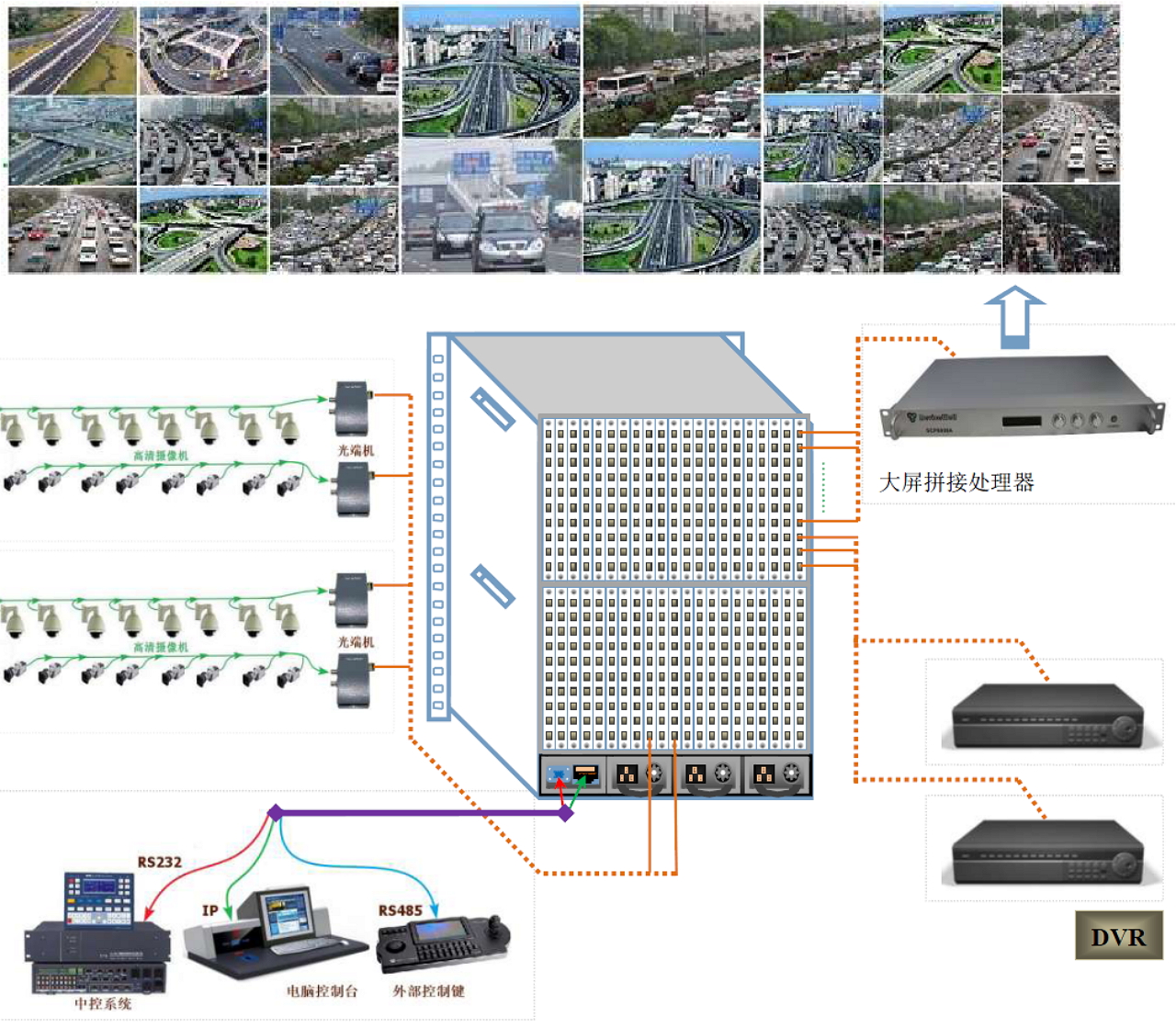

实现原理，如下图：
