中帝威SCP9016(DVI 16X16无缝矩阵)
产品简介
中帝威SCP9视频综合管理平台在硬件上采用全球功能最强大、最灵活的现场可编程门阵列（FPGA）架构，既解决了传统矩阵采用专用定制集成电路（ASIC）的不足，又克服了传统产品兼容性不佳的问题。外部尺寸有３Ｕ、６Ｕ、９Ｕ、１３Ｕ、17U标准机箱，满足各种规模的监控需求；模块化输入、输出板设计，满足不同规模的监控需求。视频编码采用H.264压缩标准，支持SDI、光纤、CVBS、VGA、DVI、HDMI、YPBPR的视频信号接入编码，可选通过RTSP、UDP协议传输，支持SDI、光纤、DVI、HDMI、VGA、YPbPr、CVBS、Fiber等数据输出；支持键盘、客户端等控制切换；显示支持ONVIF、RTSP协议接入设备解码单屏支持多种画面分割模式可选，支持PC软件控制。
产品特性
◆ 标准3U机架式机箱
◆ 视频输入：SDI、光纤、CVBS、VGA、DVI、HDMI、YPBPR
◆ 视频输入：SDI、光纤、DVI、HDMI、VGA、YPbPr、CVBS、Fiber
◆ 基于SCP9矩阵平台/主机设计
◆ 相容SCC9系列板卡
◆ 最多支持16路高速串行信号输入
◆ 输入信号均衡，不同码率适应
◆ 最多支持16路高速串行信号输出
◆ 模块化插卡式设计，可灵活配置
◆ 内部模块通信采用工业级CAN总线
◆ 支持软件在线升级
◆ 内置机箱温度检测及风扇智能控制系统
◆ 本地LCD 屏指示系统状态及信号状态
◆ 支持本地键盘控制切换
◆ 支持RS232/RS485/网络远程控制切换

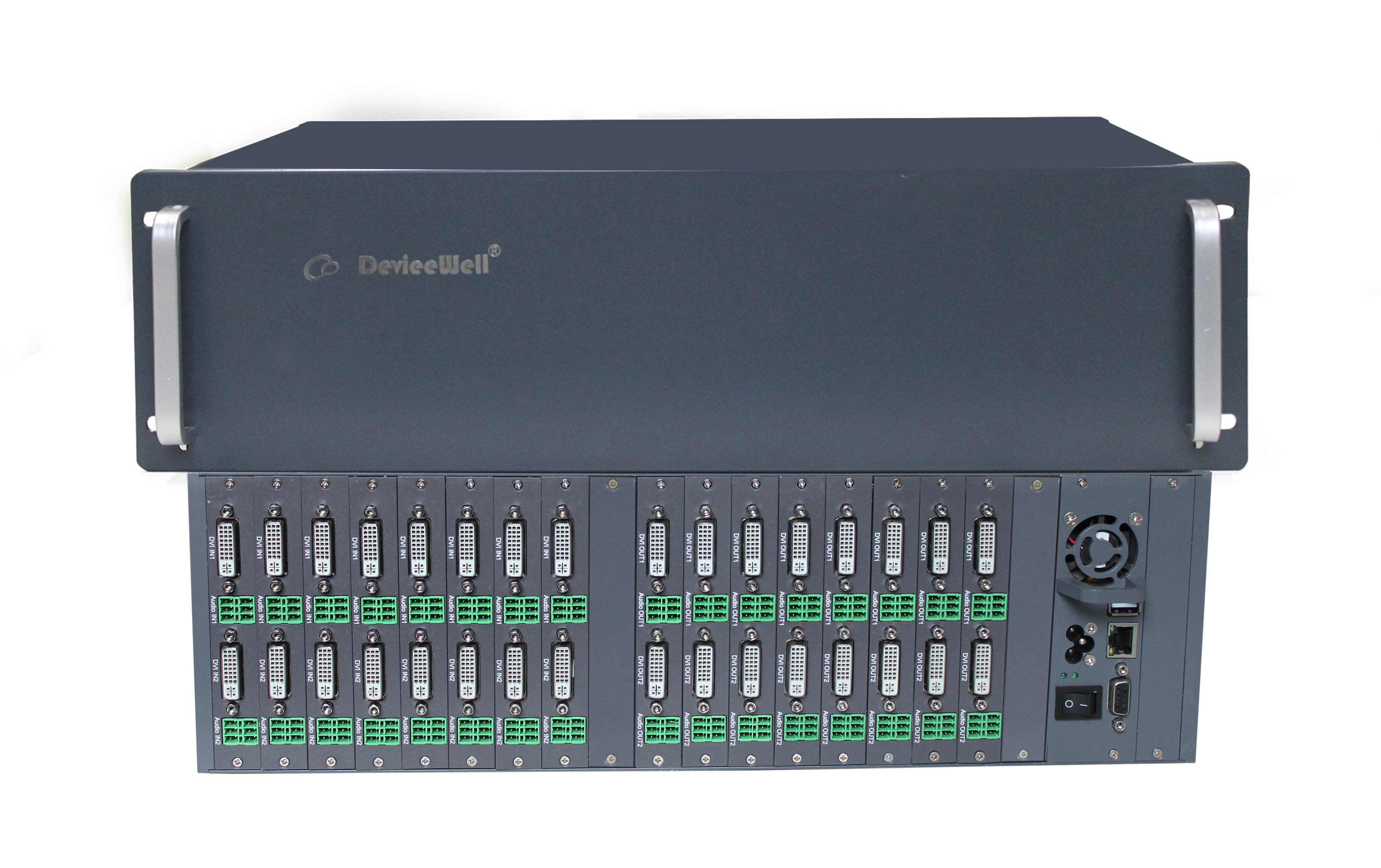

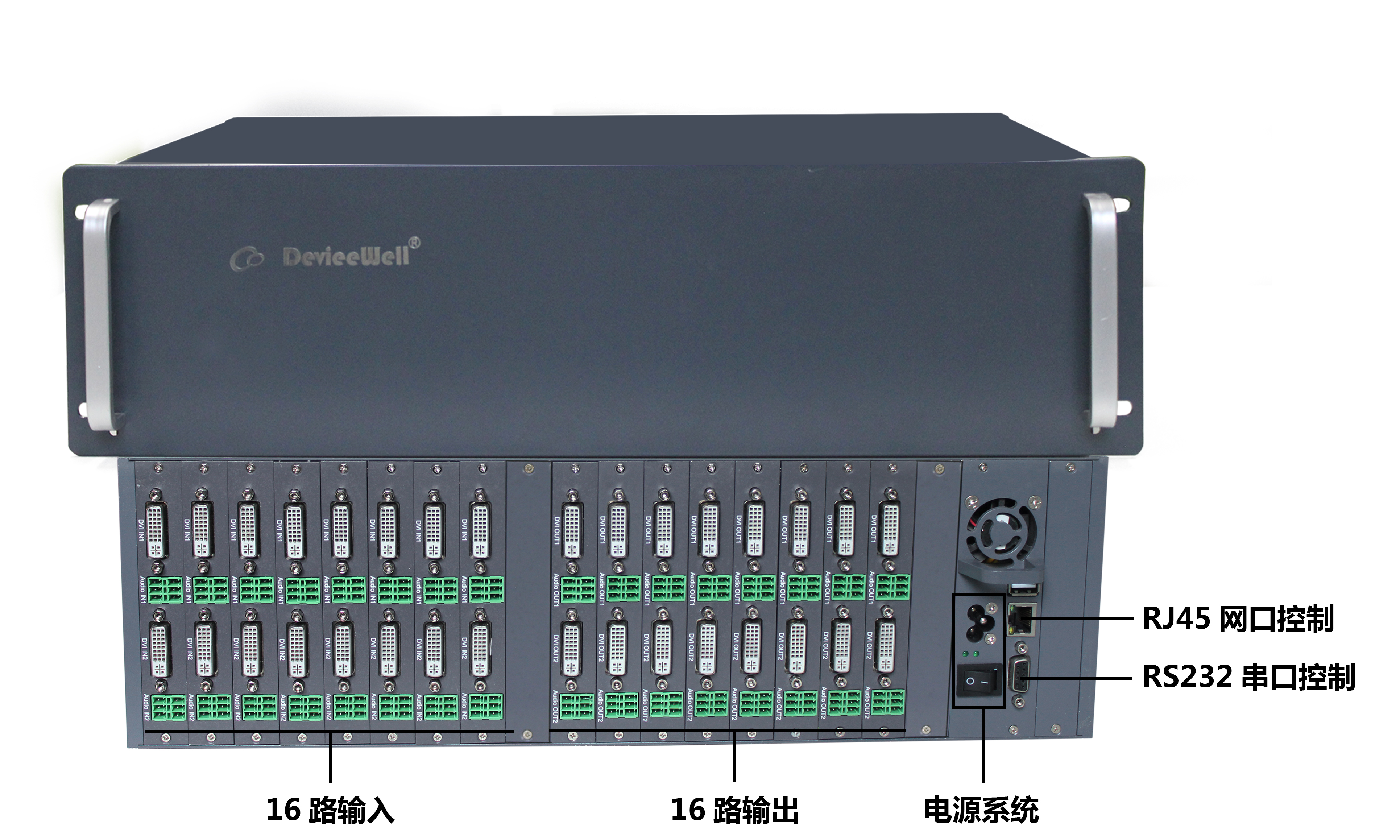

产品接口
产品名称 |
SCP9系列混合矩阵 |
|
产品型号 |
SCP9016 |
|
视频信号输入 |
输入信号 |
SDI/HDMI/YPbPr/CVBS/DVI/VGA视频信号 |
码率 |
270Mbps~10.2Gbps |
|
连接器 |
标准 |
|
反射损耗 |
>15dB 5MHz~3GHz |
|
信号幅度 |
800mV±10%(SDI/VGA/YPbPr/CVBS /HDMI/DVI) |
|
阻抗 |
100Ω (HDMI/DVI) 75 Ω(SDI/VGA/YPbPr/CVBS ) |
|
均衡 |
自适应 |
|
视频信号输出 |
输出信号 |
SDI/HDMI/YPbPr/CVBS/DVI/VGA视频信号 |
码率 |
270Mbps~10.2Gbps |
|
连接器 |
标准 |
|
反射损耗 |
>15dB 5MHz~3GHz |
|
信号幅度 |
800mV±10%(SDI/VGA/YPbPr/CVBS /HDMI/DVI) |
|
阻抗 |
100Ω (HDMI/DVI) 75 Ω(SDI/VGA/YPbPr/CVBS ) |
|
直流偏移 |
0V±0.5V |
|
时钟恢复 |
可选 |
|
控制参数 |
串行控制 |
RS232 |
控制协议 |
9600波特,8位,1停止位,无校验 |
|
连接端口 |
9针D型口, 2-RX, 3-TX, 5-GND |
|
远程端口 |
TCP/IP，RS422/RS485 |
|
控制软件 |
Devicewell矩阵专用软件,适用于Windows操作系统 |
|
选配组件 |
冗余电源 |
|
常规参数 |
电源 |
100-240V/AC 50/60Hz |
功率 |
25W-150W，根据主机类型 |
|
主机尺寸 |
标准3U |
|
工作温度 |
0℃~50℃无冷凝 |
|
存储温度 |
-20℃~75℃ |
|
工作湿度 |
20%~70%RH |
|
存储湿度 |
0%~90%RH，不结露 |
|
订货型号
产品型号 |
功能 |
机箱 |
输入信号 |
输出信号 |
SCP9008B |
无缝混合视频矩阵 |
2U |
8路 |
8路 |
SCP9004A |
无缝混合视频矩阵 |
1U |
4路 |
4路 |
SCP9916B |
无缝混合视频矩阵 |
2U |
输入+输出共16路 |
|
SCP9016C |
无缝混合视频矩阵 |
3U |
16路 |
16路 |
SCP9018C |
无缝混合视频矩阵 |
3U |
18路 |
18路 |
SCP9932C |
无缝混合视频矩阵 |
3U |
输入+输出共32路 |
|
SCP9036F |
无缝混合视频矩阵 |
6U |
36路 |
36路 |
SCP9128M |
无缝混合视频矩阵 |
13U |
128路 |
128路 |
SCP9256 |
无缝混合视频矩阵 |
25U |
256路 |
256路 |

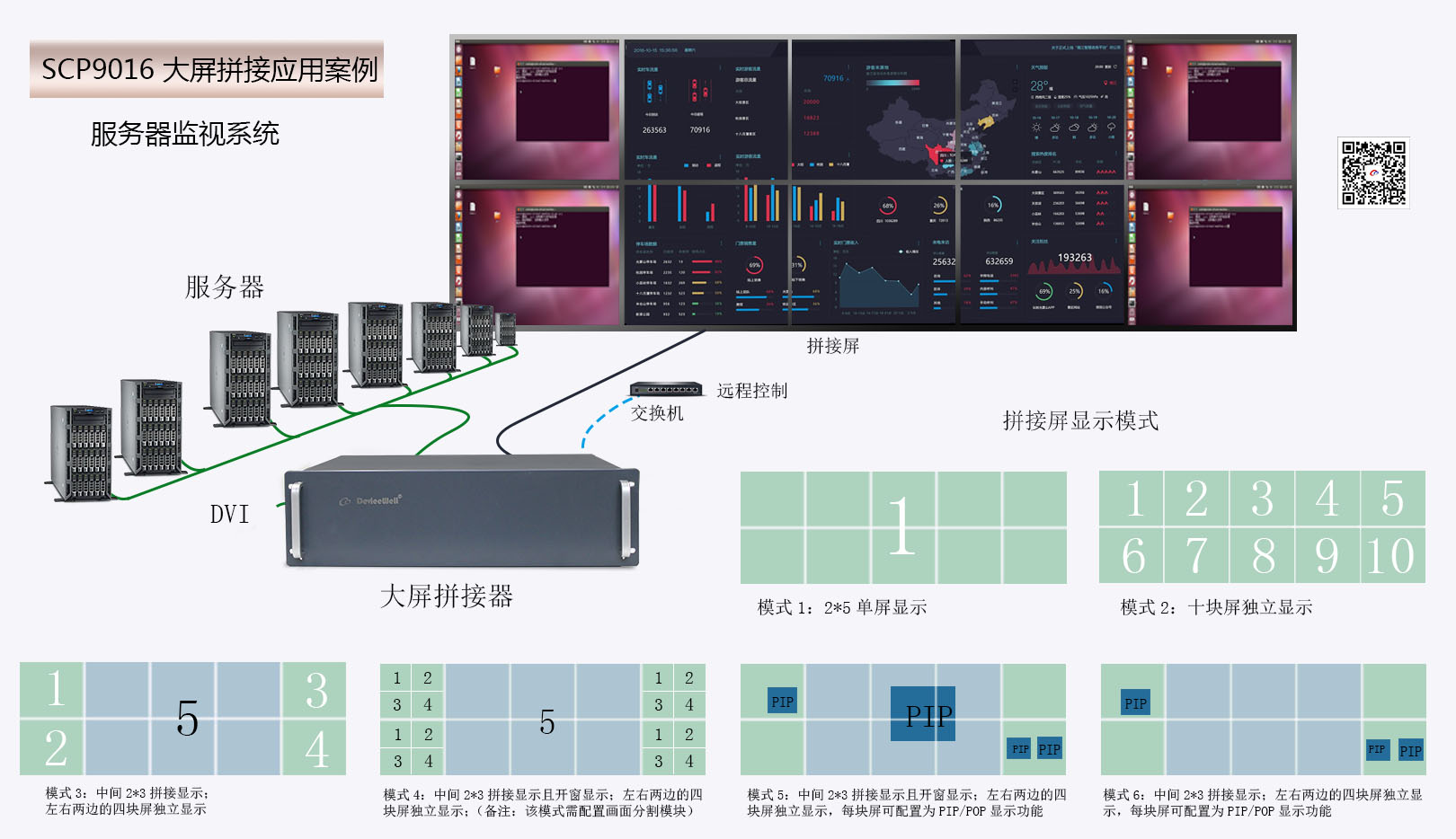

应用案例
