一、系统简介

1.中帝威便携式移动导播系统

中帝威便携移动导播系统，采用高清传输技术，支持6路高清信号输入，5路高清信号输出，随时随地快速进行直播。真正的便携移动性让老师尽情体验便携式带来的轻松和方便。高清拍摄、专业音质采集与处理，对整个直播过程进行场景化记录。实现便携式直播应用常态化，快速建设视频资源。录制的视频可快速录到U盘里， 为客户提供最优质的播出资源。

2．直播推流系统

我们推流直播系统实现对接目前所有热门直播平台，轻松推流到抖音，抖鱼，快手，虎牙，微赞等直播平台，通过TYPE-C推流接口输出，轻松实现UVC流媒体数据可以轻松对Windows、Android、IOS三大平台，PC、手机、平板三大终端的打通直播通道，让客户在直播平台上可以轻松观看浏览直播实况。

3.系统介绍

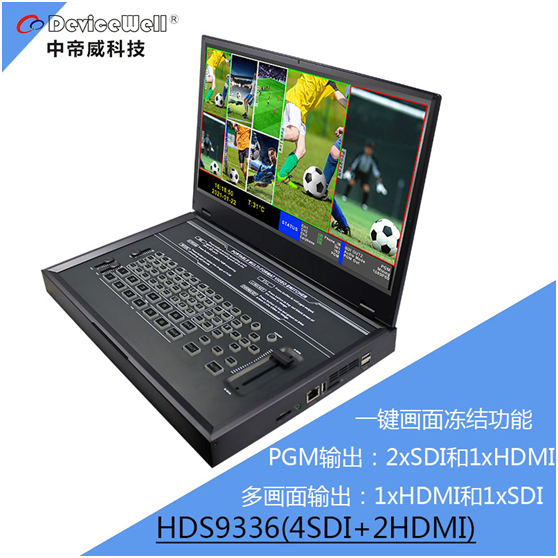

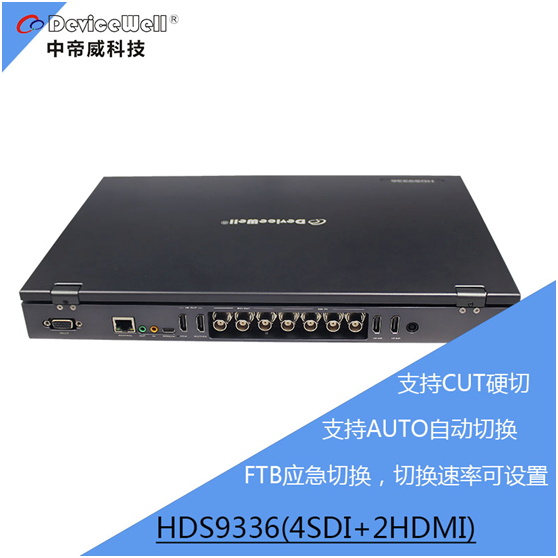

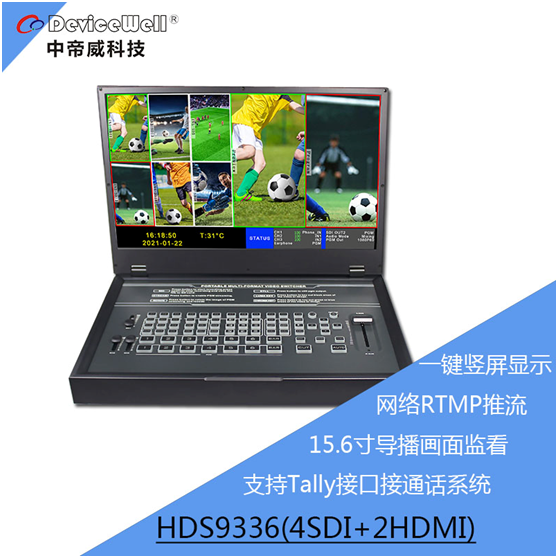

中帝威(DeviceWell)高清视频切换台，采用便携式一体化设计，全铝合金外壳，体积小重量轻，可适用于外出场景的视频特效切换需求。设备集成多画面预监处理器、特效发生器、混合音频处理器、OSD菜单、控制键盘、液晶显示面板等切换台常用组件。HDS9336支持4路广播级SDI与2路HDMI输入，共计6路视频信号。除自带的液晶显示预监画面外，可同步输出外部预监信号，方便用户扩展。HDS9336支持SDI/HDMI内嵌音频+外部模拟音频，混合处理后，可嵌入到输出的SDI/HDMI信号中，也可从模拟端口输出。所有输入信号的分辨率自动适应，输出信号分辨率可按需求选择，相当灵活,六通道切换台HDS9336适用于现场演出、课程录制与棚内导播等，该切换台具备多种功能，如多种格式视频输入且输入分辨率自适应，模拟音频输入输出，音频加嵌解嵌，混音，抠像，画面开窗，SD卡录制,RJ45网口推流，具备远程升级能力。

二、系统功能介绍

1. 结构设计

移动便携式移动导播系统主机采用便携式一体化设计，全铝合金外壳，体积小重量轻，可适用于外出场景的视频特效切换需求。

2.录制设计

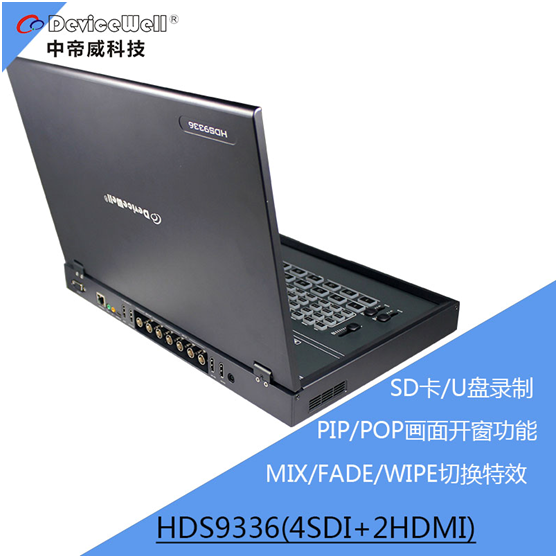

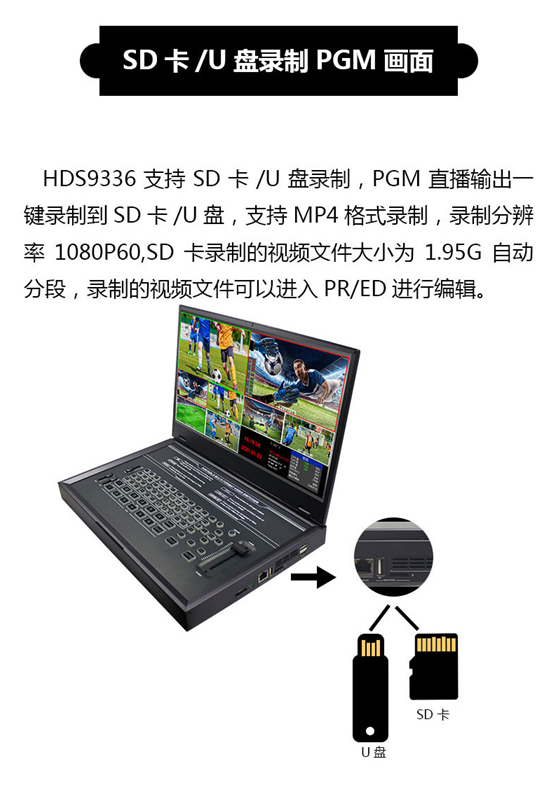

所有输入信号的分辨率自动适应，输出信号分辨率可按需求选择，相当灵活,六通道切换台HDS9336适用于现场演出、课程录制与棚内导播等，该切换台具备多种功能，如多种格式视频输入且输入分辨率自适应，模拟音频输入输出，音频加嵌解嵌，混音，抠像，画面开窗，SD卡录制,RJ45网口推流，具备远程升级能力。

3、中帝威便携式移动导播系统应用

中帝威便携式导播系统应用范围广，特别应用于体育赛事直播，录课直播，商业直播等。传统直播系统无法很好地在户外和特殊的场地进行全方位直播，现在运用便携式直播系统的力量，解决多视角，多机位，全方位的实况拍摄效果，可以做出媲美专业摄像师的视频。

便携式导播系统主要由视频采集系统、音频采集与处理系统和导播系统组成。录制与导播一体化设计，内嵌15.6寸高清显示屏和导播键盘。

HDS9336便携式导播主机采用嵌入式架构设计，最大支持4路SDI本地1080P高清摄像机信号2路HDMI信号的进行任意切换采集，视频编码采用目前国际上领先的H.264 HighProfile高清编码方式，专业音频编码处理方式，正由于采用了这些优秀的编码算法，让中帝威便携移动导播主机可以轻松获得纤毫毕现的细腻画质，丰富绝伦的图像细节。

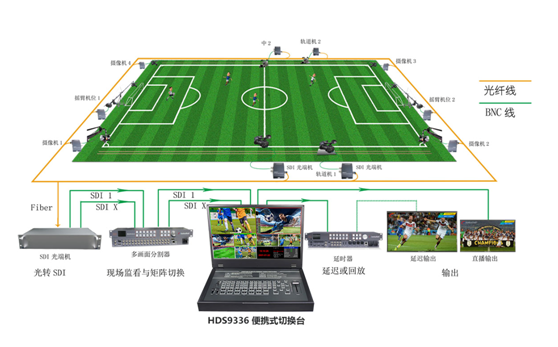

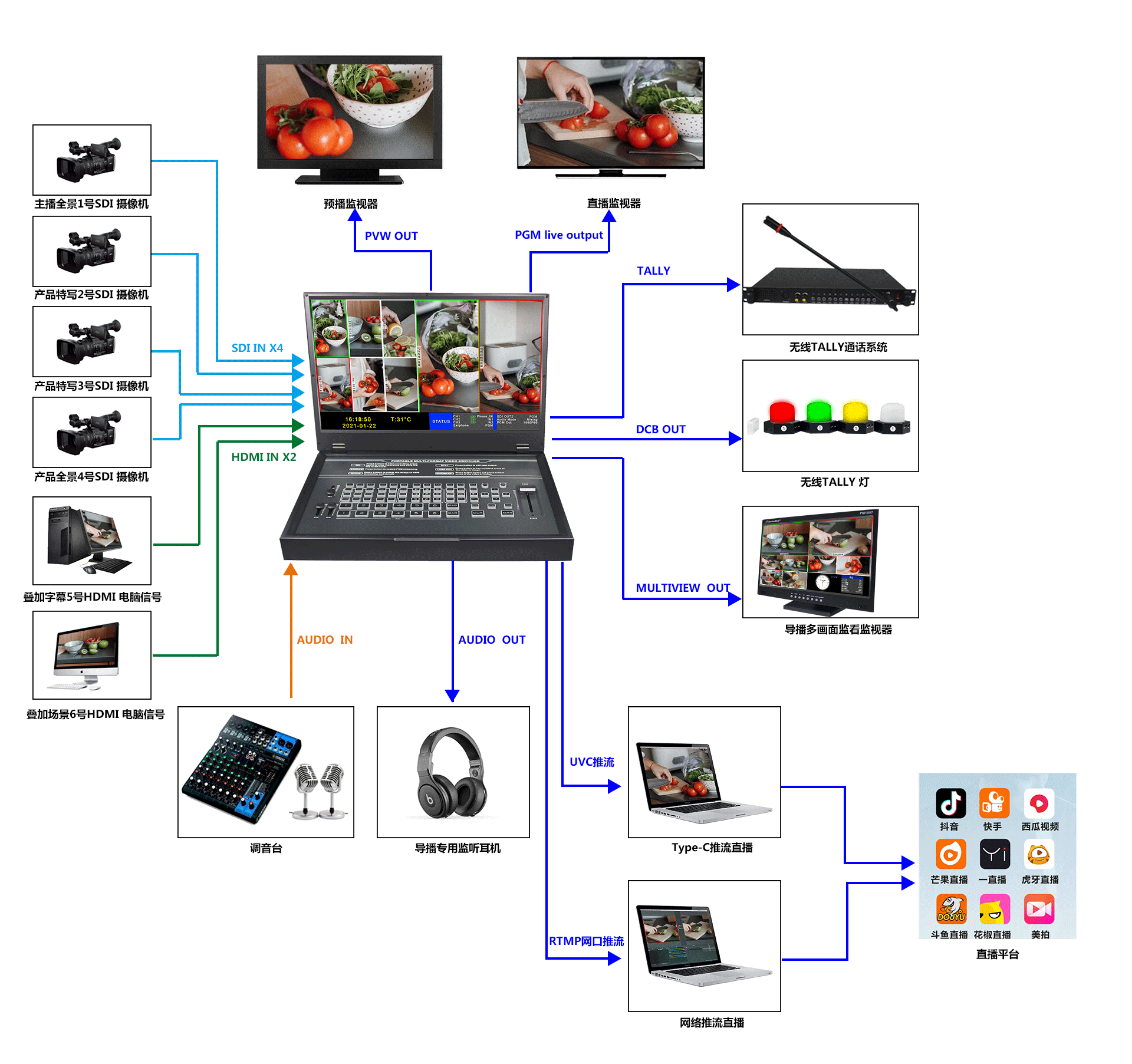

图表 1便携式导播系统效果图

4、系统构架

标准导播系统主要由视频图像采集子系统、音频采集子系统和导播子系统组成。

5、视频采集系统

视频编码采用目前国际上领先的H.264 HighProfile高清编码方式，通过该系统的处理现场实录情况。

系统最高支持4台SDI高清摄像机和2台专业HDMI信号接入或者两台电脑HDMI信号输入，拍摄不同角度和人员的画面并传输到便携式导播主机，经过导播键盘进行导播图像视频的录制。

6、音频采集处理系统

专业音频处理系统根据实际需求和现场环境， 可以连接调音台，拾音话筒、无线麦克风或无线领夹话筒拾取，并经过便携式录播主机进行声音优化处理。

最终所有的视、音频均传送到便携导播主机中进行编码处理，可通过插入U盘或者TF卡进行录制同时会生成标准MP4文件，保存在录播主机中。

7、导播系统

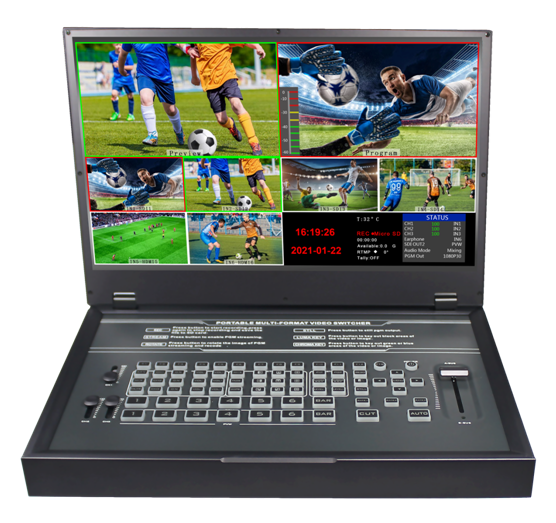

便携式导播主机内通过内嵌的高质量塑胶按键导播键盘和15.6寸导播显示屏进行导播操作，同时兼容不同的用户操作习惯，导播无延时、操作简易方便。

  导播平台具有完善的导播功能，包括对摄像机、电脑信号等视频画面的实时预览、画面场景切换，通过电脑输入导播台进行抠图添加LOGO和字幕，切换特效、音量调节，多画面显示布局等功能。

8、推流直播

HDS9336是硬件推流设备，需要通过设备侧面的STREAM接口连接到局域网;

视频教材位置：dwdoc/APP1/Switcher/HDS9336_A905.mov

然后进入切换台设备菜单里面的推流设置，大概需要5秒时间查看IP地址;

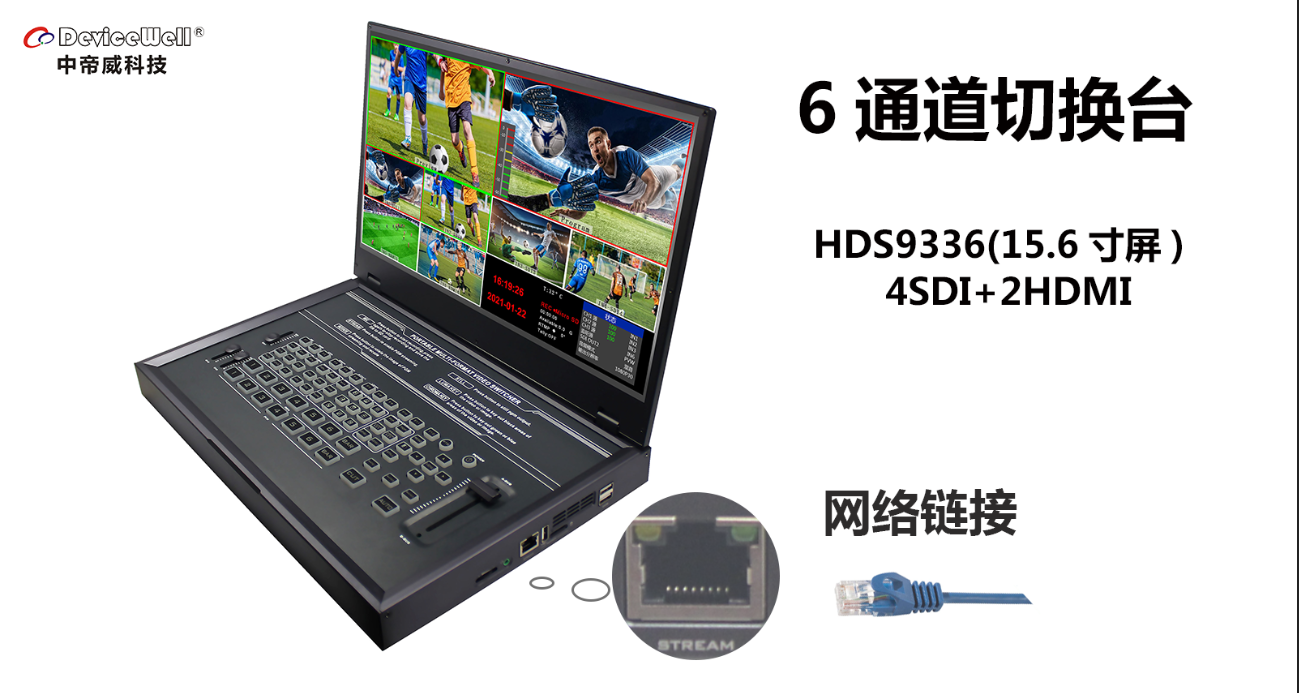

有一项Stream ip对应后面的IP地址，这个IP地址是连接到局域网自动获取的IP地址，你需要通过这个IP地址进入WEB界面；如下图自动获取IP地址是192.168.1.205;

打开电脑，打开浏览器输入我们设备推流设置菜单里面的IP地址；

例如下图，我们把自动获取的192.168.1.205 IP地址填写到浏览器进行搜索，就会进入WEB界面；

推流网址设置-点击保存设置;

回到切换台控制面板按下F4（STREAM），开始推流;

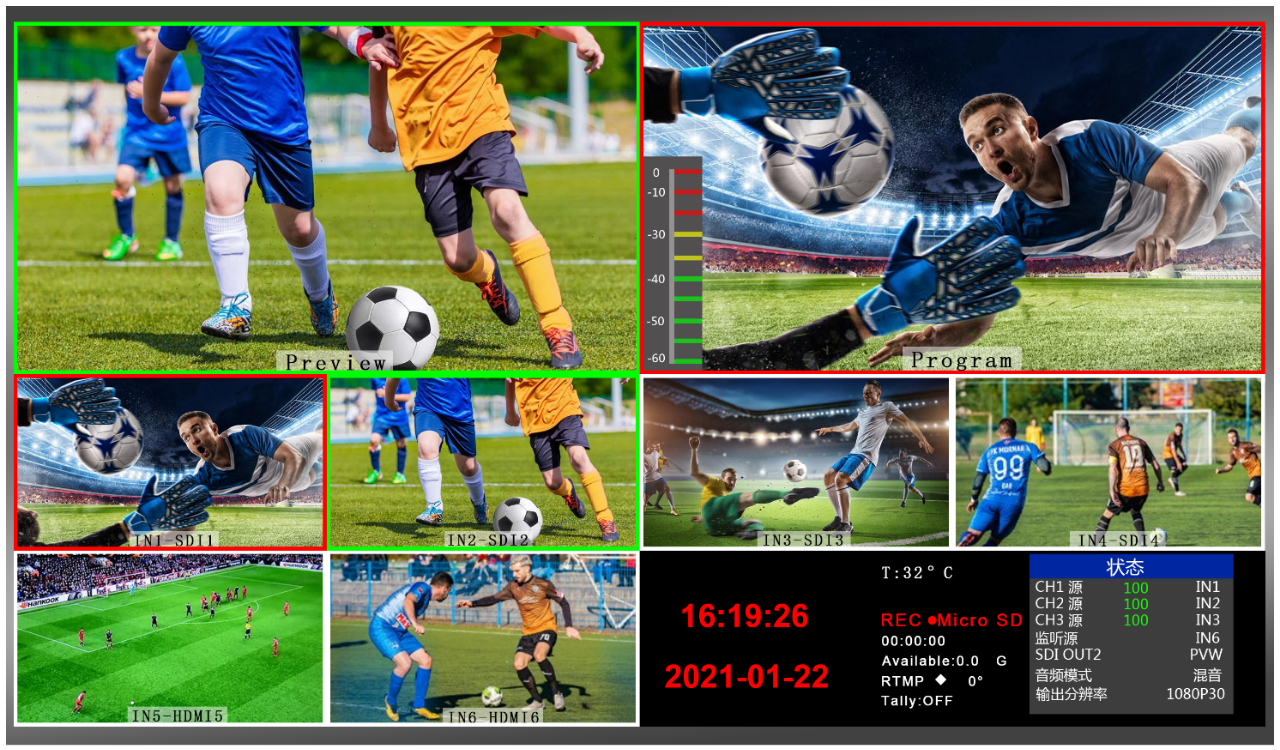

推流正常多画面状态区域RTMP字符显示红色；推流不成功RTMP字符后面的红色灯会一直闪烁或者报错提示；

三、 抠像功能介绍

      中帝威便携式移动导播主机支持抠像功能，同时具备导播、录制、蓝/绿抠像和虚拟背景叠加输出的功能。便携式与抠像技术的结合能完美应用于校园录制虚拟抠像、商业直播，校园电视台等场景。系统支持静态、动态背景实时预览、叠加背景信号通过HDMI输入。可在电脑中建立虚拟背景图片库，通过HDMI输入到切换台中便于录制过程中直接调用。此外， 在直接在电脑选择播放动态flash、视频、PPT也可以直接输入给导播台进行直播等，实现动态画面直接作为背景。

1、Luma KEY亮度键

开启本功能会扣去键源的黑色部分。然后与背景图像重叠从而达到抠像和叠加背景的目的，此功能一般用于虚拟演播室叠加字幕等。板实现色度抠像,

把黑色背景的白色字体视频或者图片切换到PVW预监窗口，开启KEY1亮度键功能，此时液晶会出现一个亮度键参数设置界面，然后用CUT/AUTO/T-Bar切换都可以把字符叠加到PGM。

2、ChromaKEY色度键

  色度键抠像支持动态视频源像与静态源抠像，切换机会抠去键源的蓝色或绿色部分，保留其它颜色，然后与背景图像重叠从而达到抠像和叠加背景的目的，此功能一般用于虚拟演播室叠加字幕等。

把蓝色背景或者绿色背景切换到PVW预监窗口，再开启Chroma KEY色度键功能。此时液晶屏会出现一个色度键的参数设置界面，通过旋钮选择你抠像的背景，选择完后可以通过CUT/AUTO/推杆实现抠像，此时你要叠加的图像出现在PGM直播画面中。

四、中帝威移动导播系统方案清单

导播方案设备清单：

1、4台SDI高清摄像机、2台HDMI摄像机。

2、1台中帝威HDS9336高清便携移动导播台，

3、一个蓝色背景布

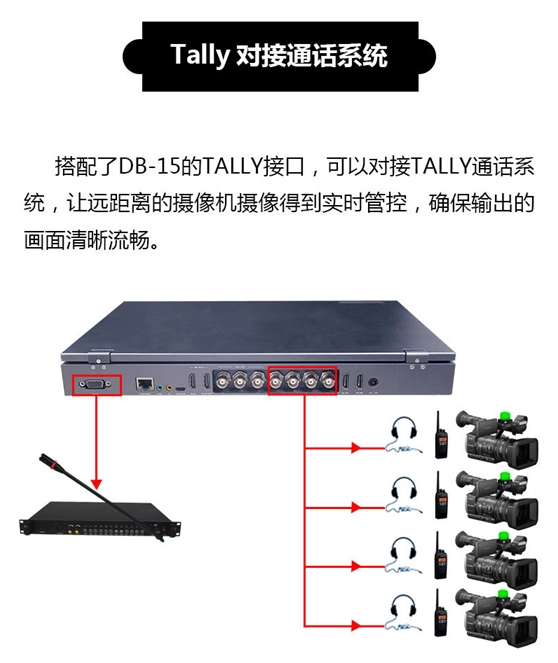

4、1套无线TALLY通话系统，

5、3台中帝威17寸高清监视器

6、1套专业调音台及话筒

7、2台笔记本电脑

8、2套专业直播灯

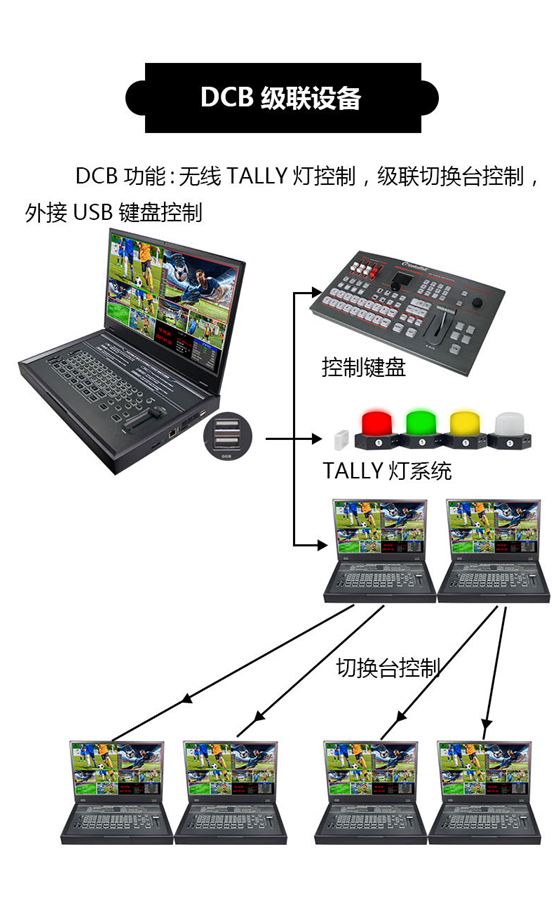

9、1套中帝威DCB专业一拖六无线TALLY灯（含发射端）

10、一套专业头戴监听耳机

11、一个256G快速闪存SD卡

12、一个256G内存U盘
