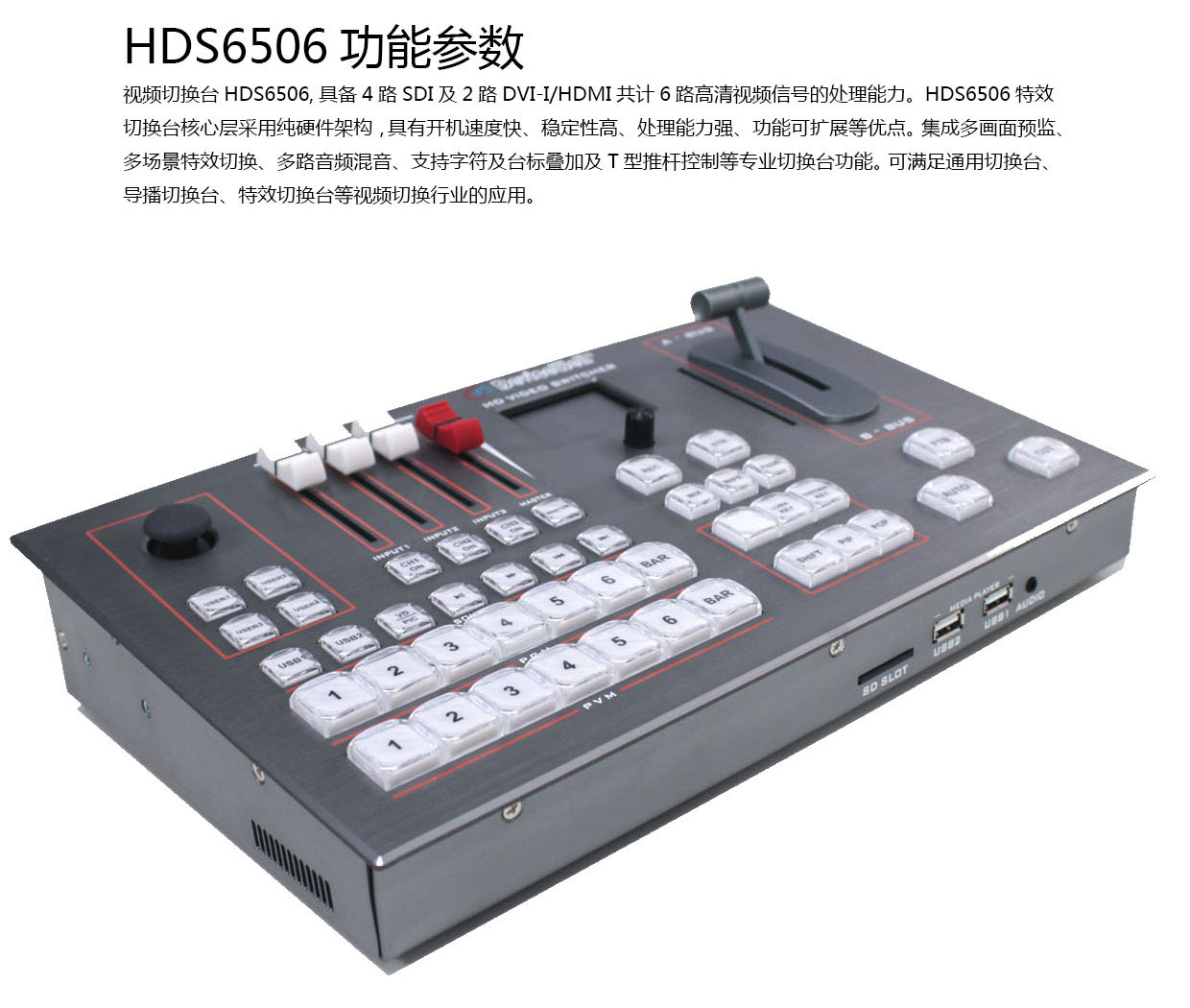

HDS6506功能参数

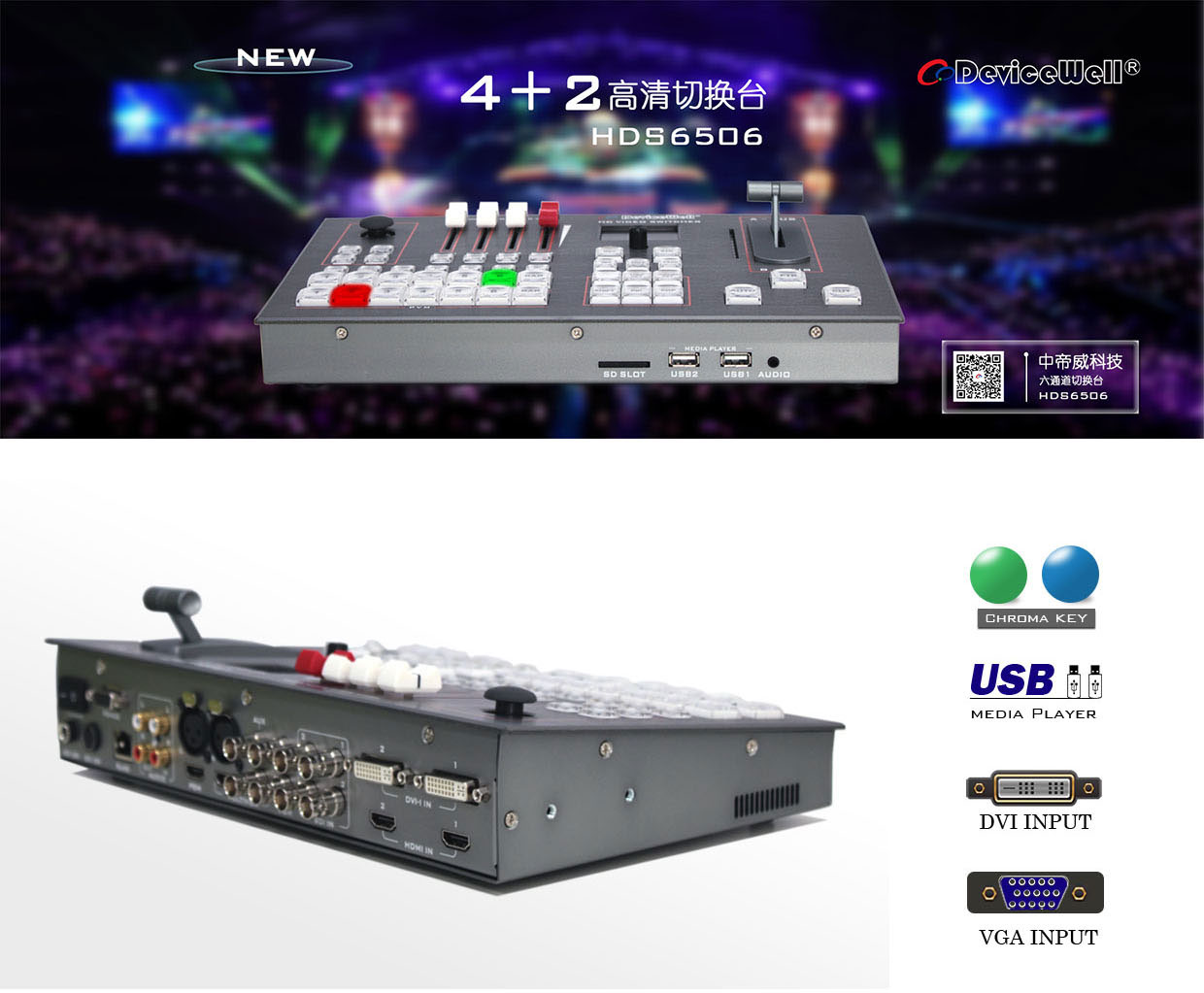

高清视频切换台HDS6506,具备4路SDI及2路DVI-I/HDMI共计6路高清视频信号的处理能力。HDS6506特效切换台核心层采用纯硬件架构， 具有开机速度快、稳定性高、处理能力强、功能可扩展等优点。 集成多画面预监、多场景特效切换、多路音频混音、支持字符及台标叠加及T型推杆控制等专业切换台功能。 可满足通用切换台、导播切换台、特效切换台等视频切换行业的应用。



  

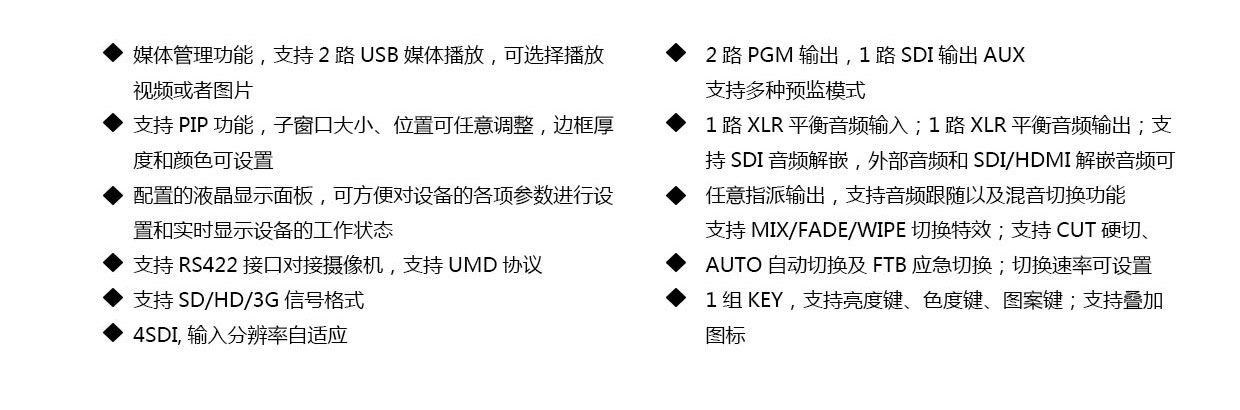

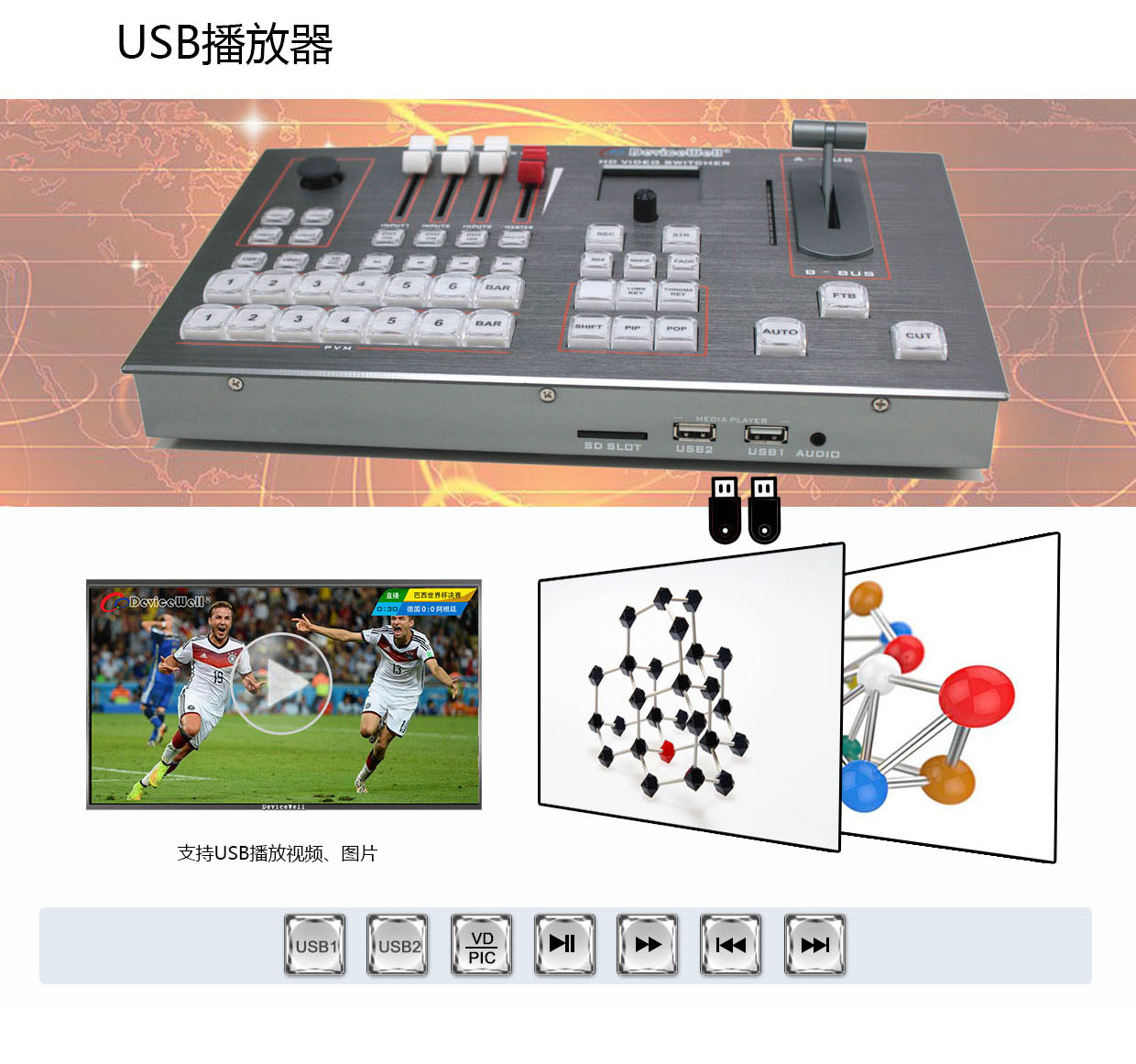

• 媒体管理功能，支持2路USB媒体播放，可选择播放视频或者图片
• 支持PIP功能，子窗口大小、位置可任意调整，边框厚度和颜色可设置
• 配置的液晶显示面板，可方便对设备的各项参数进行设置和实时显示设备的工作状态
• 支持RS422接口对接摄像机，支持UMD协议
• 支持SD/HD/3G信号格式
• 4SDI,输入分辨率自适应

• 2路PGM输出，1路SDI输出AUX
• 支持多种预监模式
• 1路XLR平衡音频输入；1路XLR平衡音频输出；支持SDI音频解嵌，外部音频和SDI/HDMI解嵌音频可任意指派输出，支持音频跟随以及混音切换功能
• 支持MIX/FADE/WIPE切换特效；支持CUT硬切、AUTO自动切换及FTB应急切换；切换速率可设置
• 1组KEY，支持亮度键、色度键、图案键；支持叠加图标



  



  

  

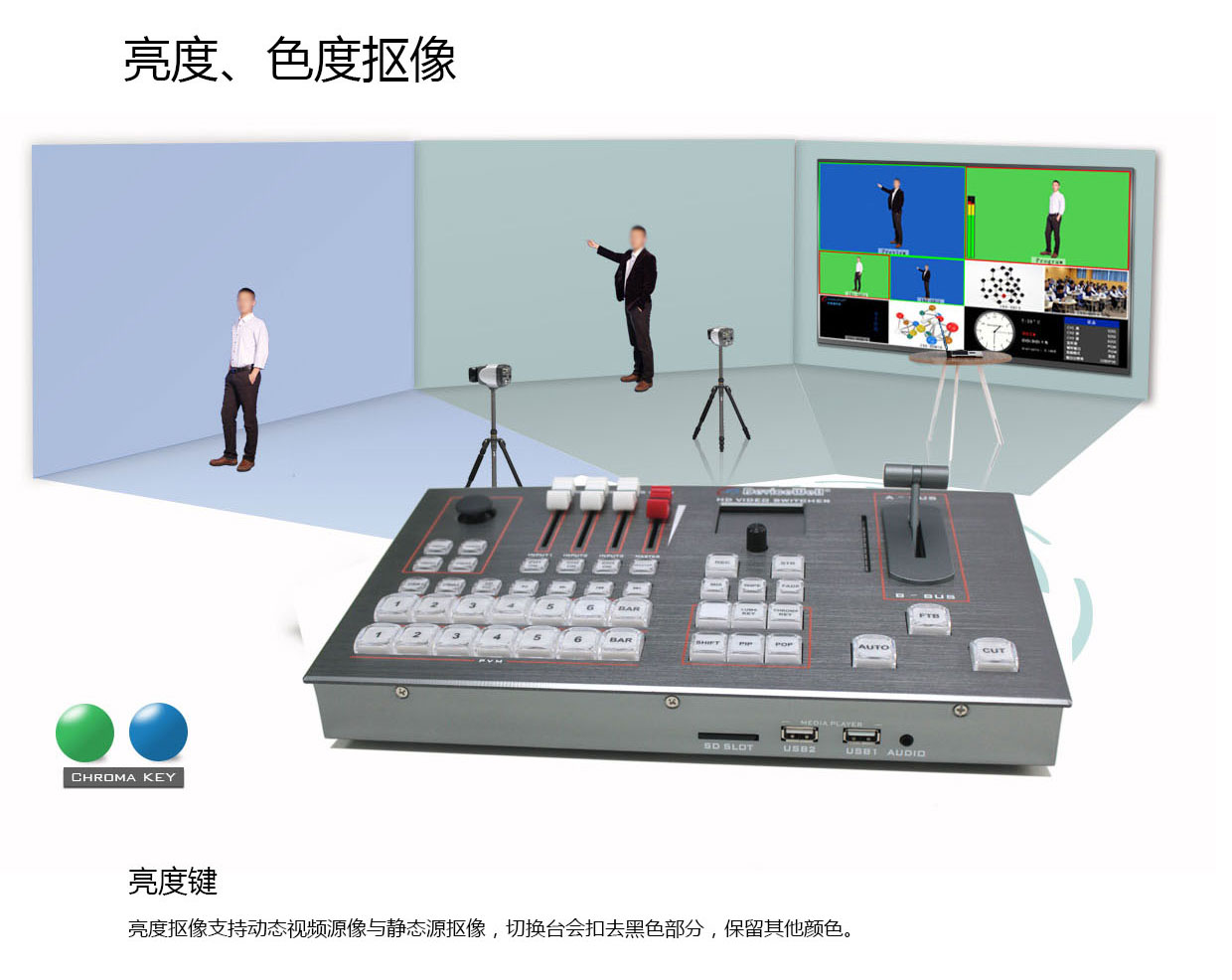

亮度抠像

亮度抠像支持动态视频源像与静态源抠像，切换台会扣去黑色部分，保留其他颜色。

  

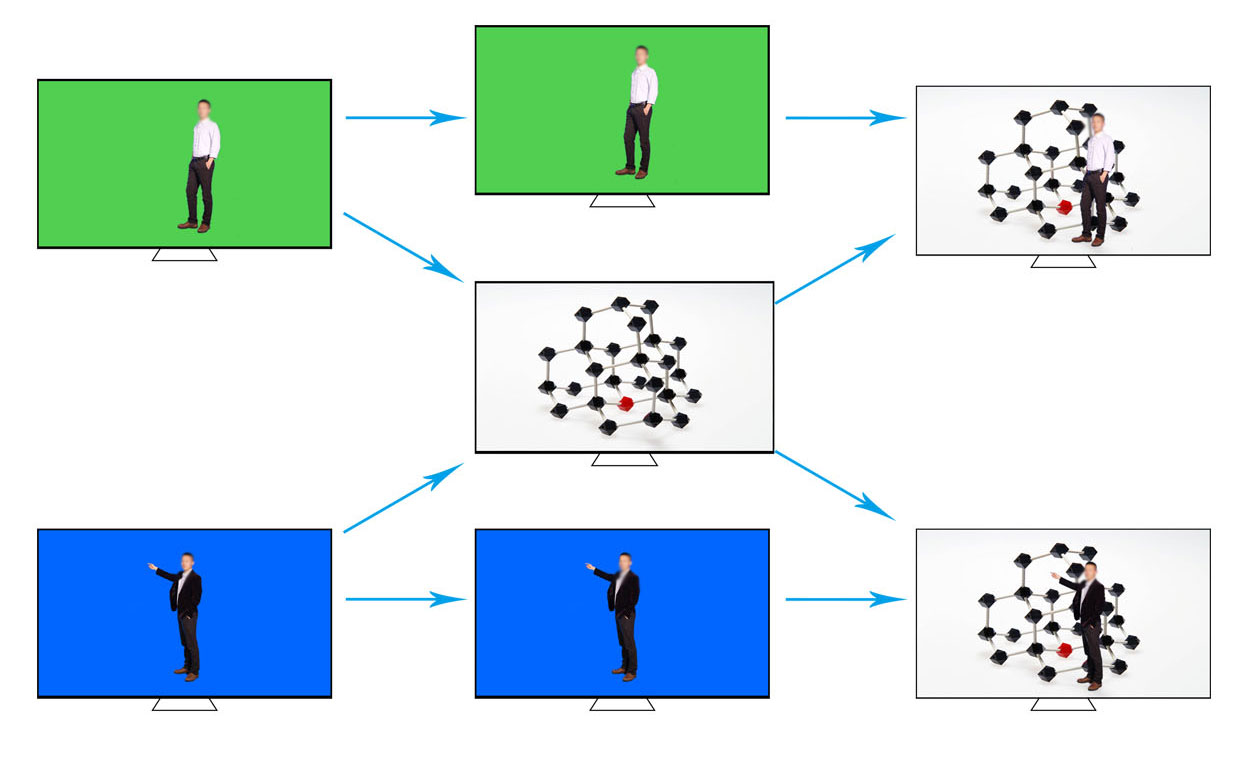

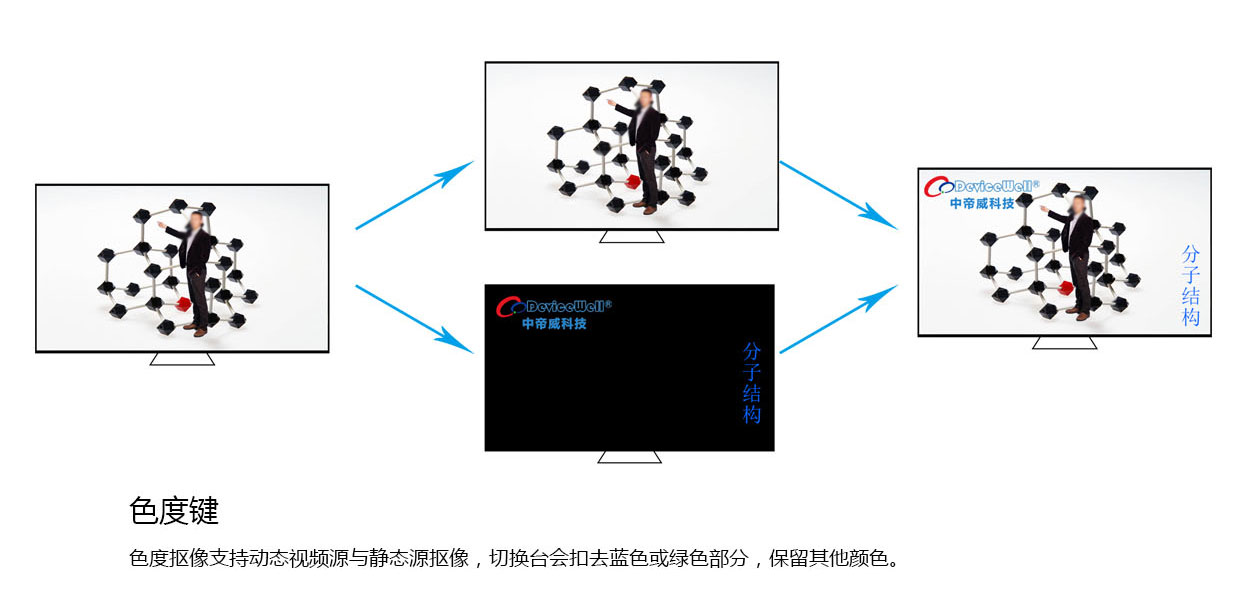

色度键

色度抠像支持动态视频源与静态源抠像，切换台会扣去蓝色或绿色部分，保留其他颜色。

  

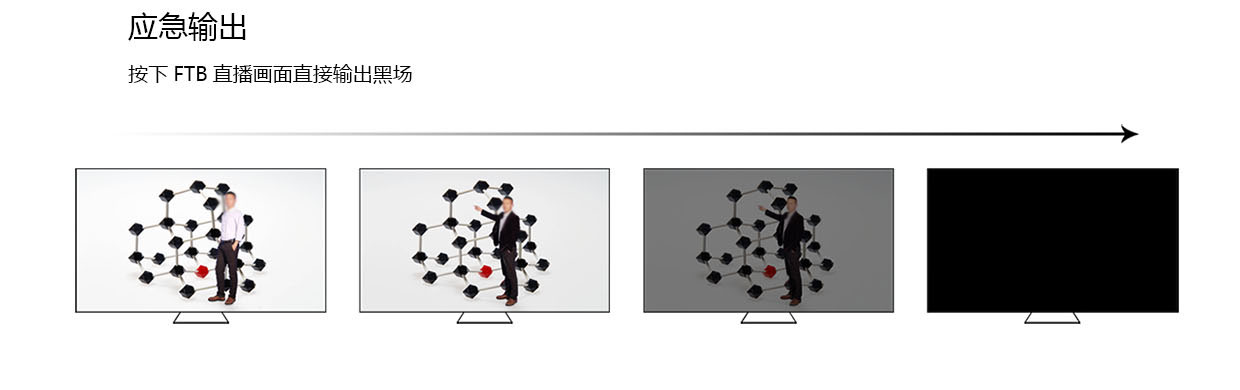

应急输出

按下FTB直播画面直接输出黑场

  





HDS6506相关资料

序号	资料名称	版本	修改日期	说明/备注
1	HDS6506规格书下载	1.0	2024年9月9日
2	HDS6506宣传图片	1.0	2024年9月9日
3	其它	1.0	2024年9月9日
