广播电视台专用导播切换台,最多支持10路4K60信号。设备集成SDI解码器，HDMI解码器，DP解码器，最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号，内置格式转换器,自适应前端不同视频信号输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。

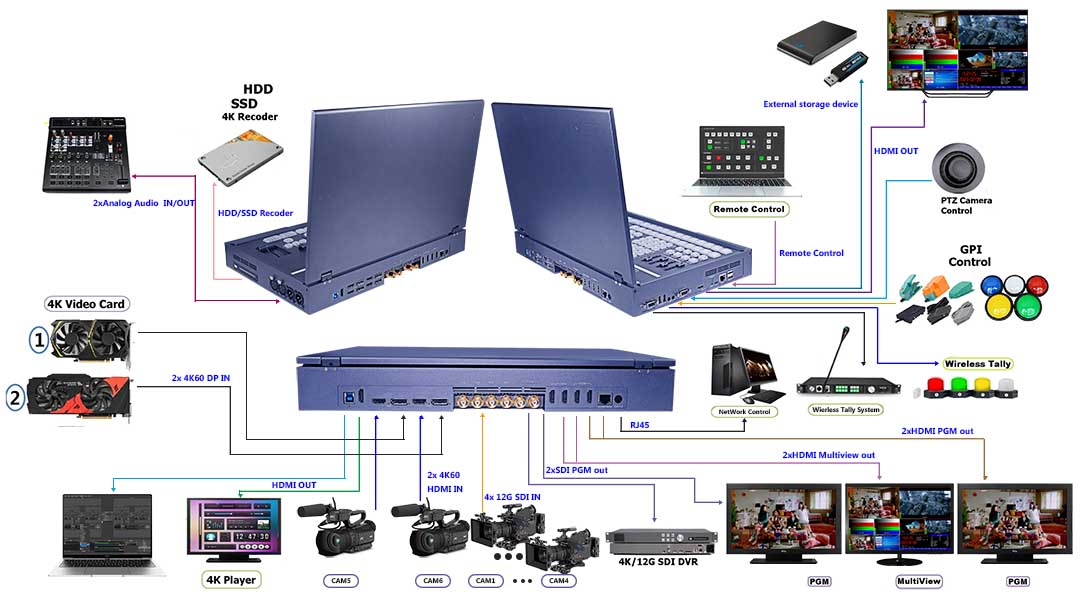

4K导播台视频信号接口支持4路SDI+2路HDMI+2路DP共8路视频输入，2路SDI输出+4路HDMI输出，共6路视频信号输出。

音频信号接口支持2路话筒输入，1路LINE输入，2路XLR输入，共5路音频输入，1路Line 输出，2路XLR输出，共3路音频输出。

支持DCB控制系统及Tally输出。

可以记录到内部EMMC,外置SSD硬盘或U盘中。

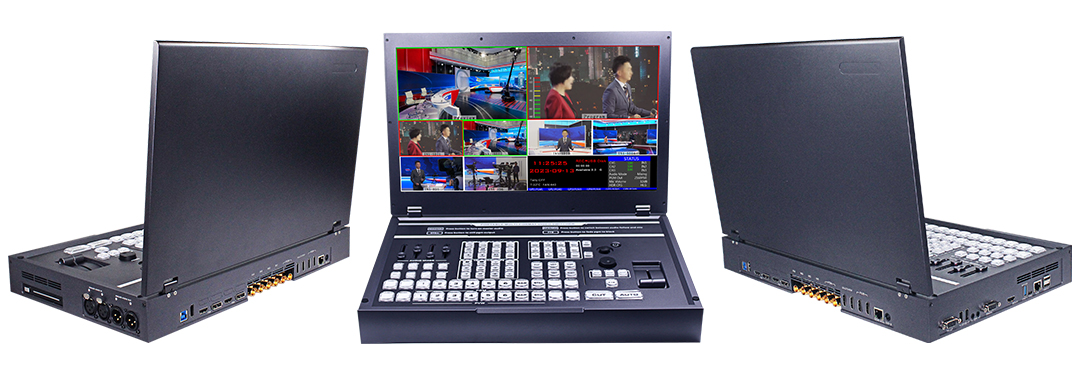

采用高强度铝合金外壳，自带17寸显示屏，携带方便。可适用于广播电视台演播室及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘。

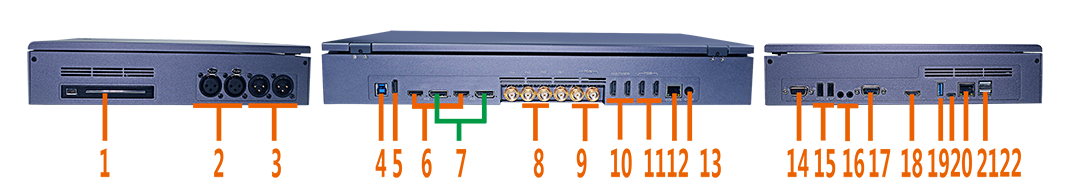

序号

接口定义

说明

1

EXT HDD STREAM OUT

HDD/SDD/4K Recoder

2

Tally

接导Tally系统（DB-15）

3

DCB

DCB接口，支持级联设备、配套TALLY灯模块（预留）

4

GPI

GPI控制

5

RS422

PTZ control

6

HDMI IN

2路HDMI信号输入

7

DP  IN

2路DP信号输入

8

SDI  IN

4路SDI 信号输入

9

SDI  OUT

2SDI  PGM OUT

10

HDMI  OUT

MultiView OUT

11

HDMI  OUT

2HDMI  PGM OUT

12

LINE IN/OUT

立体声音频输入/输出

13

DC 12V

DC 12V 电源

14

RJ45

网络升级

15

MIC IN

2路MIC输入

16

Audio 输出

2路XLR输出

17

Audio 输入

2路XLR输入

18

HDMI  OUT

4K Player

19

USB

外部存储设备

20

TYPE C

TYPE C 升级

21

USB

鼠标/键盘

22

STREAM OUT

Network Stream（预留）

产品名称

4K UHD切换台

视频

信号

输入

输入信号

HDMI/DP/SDI视频信号

码率

270Mbps~12Gbps

连接器

标准

反射损耗

>15dB 5MHz~3GHz

信号幅度

800mV±10%( HDMI/SDI/DP)

阻抗

100Ω (HDMI)，100 Ω （DP），75 Ω （SDI）

均衡

自适应

DVD输入HDMI支持

480i/576i,480p/576p,720p,1080i,1080p,2160p

HDMI/DP输入支持

3840x2160,1920x1080,1680x1050,1600x900,1440x1050,1366x768,1360x768,

1280x1024,1280x960,1280x800,1280x768,1280x720,1280x600,1152x864,1024x768,800x600

视频

信号

输出

输出信号

HDMI/SDI 视频信号

码率

6GMbps~12Gbps

连接器

标准

反射损耗

>15dB 5MHz~3GHz

信号幅度

800mV±10%( HDMI/SDI/DP )

阻抗

100Ω (HDMI)，100 Ω （DP），75 Ω （SDI）

直流偏移

0V±0.5V

时钟恢复

支持

常规

参数

电源

12V/DC

功率

≤70W

尺寸

416*270*59mm

控制面板

支持现场制作，集成多种按键

工作温度

0℃~50℃无冷凝

存储温度

-20℃~75℃

工作湿度

20%~70%RH

存储湿度

0%~90%RH，不结露
