SIC6071F(单纤转四路SDI)

一款专用的集中式单纤转四路SDI视频光端机基于中帝威(DeviceWell)第三代技术设计.设备集成光信号接收器, SDI编码器及波分解复用器,可将远端传送来一根光纤信号转换为四路SDI信号.设备采用可拆卸的SFP光模块,根据不同需求可以任意更换不同距离及不同速度的相应模块.设备对输入信号自动适应,操作简单.系统采用标准1U机箱,插卡式设计,可方便更换功能模块.





SIC6071F_PHOTO

产品特性

◆ 单机最大支持3组功能模块
◆ 标准1U机箱标准1U电源系统
◆ 基于中帝威第三代技术设计
 单模单芯LC光接口输
◆ 支持3G/HD/SD SDI信号输
◆ 支持常用格式1080P/1080I/720P/480I/576I
◆ 支持1080PSF/720P 30/25/24HZ等特殊格式
◆ 光信号输入自适应
◆ 指示灯状态显示
◇ 特殊功能可定制

产品接口图
SIC6071F_CON

1.SDI信号输出(4)
2. 光信号输入
3. 功能模块
4. 功能模块
5. 电源输入(AC100-220)

※产品功能图

SIC6071F_CHART

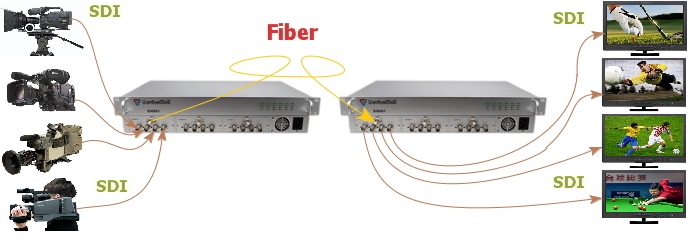

产品应用

SIC6071_APP
