HDS8345录像+推流+触摸屏+2通道SDI+2通道HDMI微型切换台
微型全功能切换台HDS8345，自带5寸液晶屏及物理按键。设备集成多画面预监处理器、特效发生器、音频处理器及视频流媒体处理等切换台常用组件。接口支持2路SDI+2路HDMI共4路视频信号输入,2路话筒及1路线路输入，PGM/MultiView输出，模拟音频输出及Tally输出。PGM视频流可通过UVC及RTMP网络流输出，也可以记录到TF卡或外置存储中。
HDS8345采用高强度金属外壳，体积小巧，携带方便。可适用于小型直播及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘，可适用于演播室、户外体育赛事、节目演出等场景。
产品特性

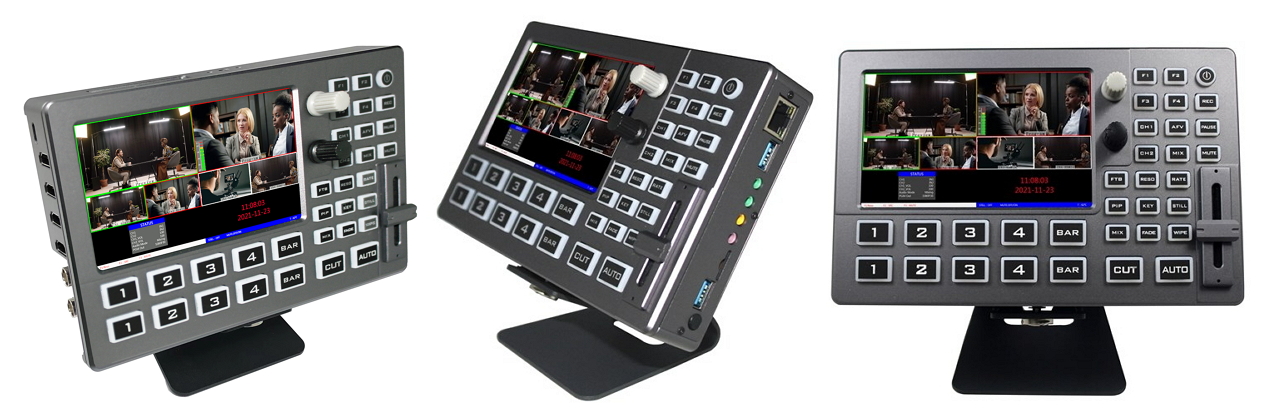

外观
- 自带5寸液晶显示屏.
- 自带物理控制按键.
- 全铝合金机身.
- 隐藏式接口设计.
- 信号输入
- 支持2路SDI信号输入.
- 支持2路HDMI信号输入.
- 支持2路MIC信号输入.
- 支持1路LINE IN输入.
- 自带5寸液晶显示屏.
- 信号输出
- 支持1路PGM输出.
- 支持1路PMutiView输出.
- 支持1路LINE OUT输出.
- 支持1路UVC输出.
- 支持网络推流(RTMP).
- 信号处理
- 支持SDI音频解嵌.
- 支持HDMI音频解嵌.
- 支持音频跟随、混音功能.
- 支持MIX /FADE等特效切换.
- 支持CUT硬切和AUTO特效切换.
- 支持FTB输出.
- 支持彩条输出.
- 支持画面冻结功能.
- 支持PIP开窗功能.
- 支持抠像功能(亮度键或色度键).
- 控制系统
- 自带按键控制.
- 支持DCB控制.
- 支持网络远程控制.
- 支持外扩Tally系统.
- 其它
- 其它.

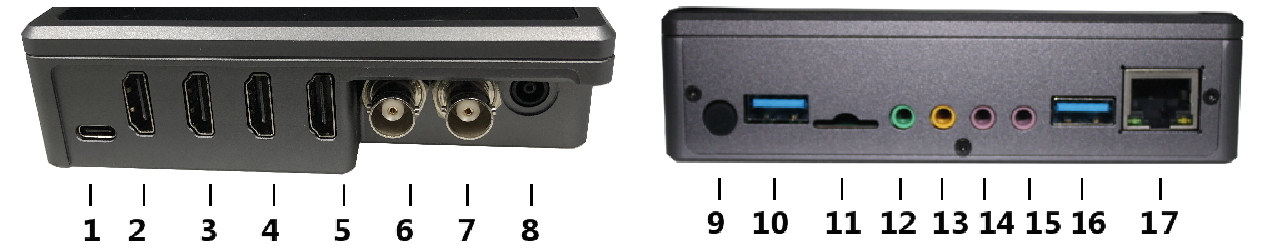

产品接口图
| 序号 | 接口定义 | 说明/备注 |
|---|---|---|
| 1 | STREAM OUT | Type_C 接口、UVC输出 |
| 2 | MultiView Out | HDMI多画面输出 |
| 3 | PGM Out | PGM直播输出 |
| 4-5 | SDI In | 2路SDI信号输入 |
| 6-7 | HDMI In | 2路HDMI信号输入 |
| 8 | Power | DC 12V 电源 |
| 9 | KEY | 开关机及锁屏控制 |
| 10 | EXT HDD | 外接硬盘 |
| 11 | TF Card | TF卡存储 |
| 12 | LINE OUT | 立体声音频输出 |
| 13 | LINE IN | 立体声音频输入 |
| 14-15 | MIC IN | 2路MIC输入 |
| 16 | DCB/DCB2 | DCB控制(设备级联/无线TALLY/外接键盘) |
| 17 | RJ45 | 网络推流/网络升级/远程控制 |

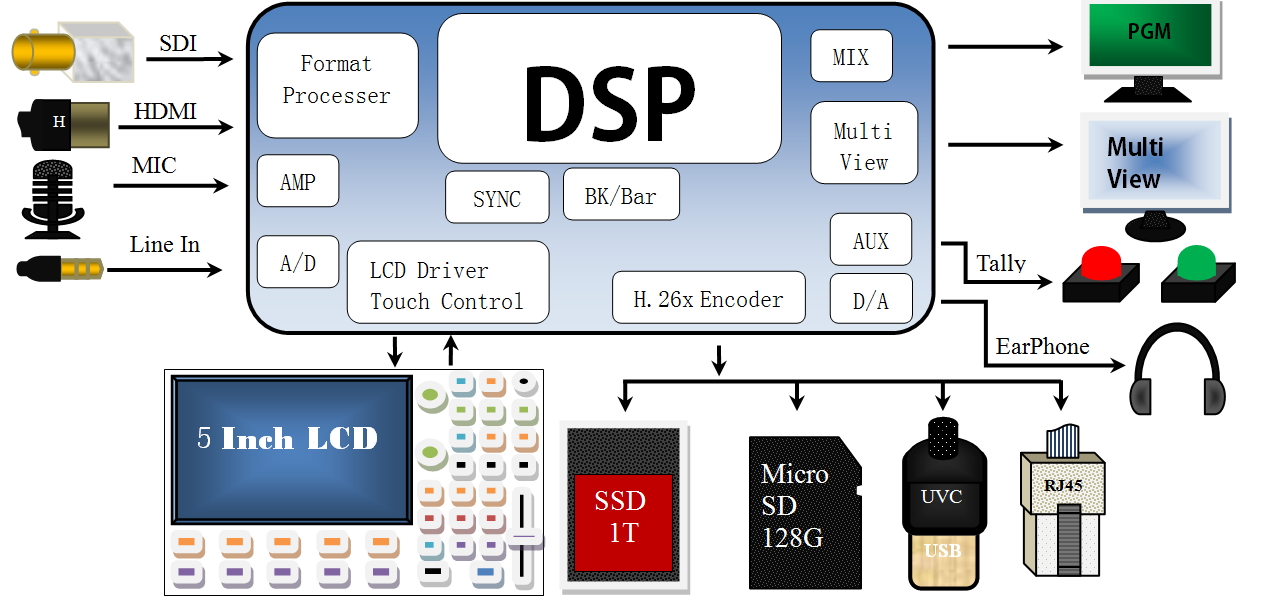

产品功能图

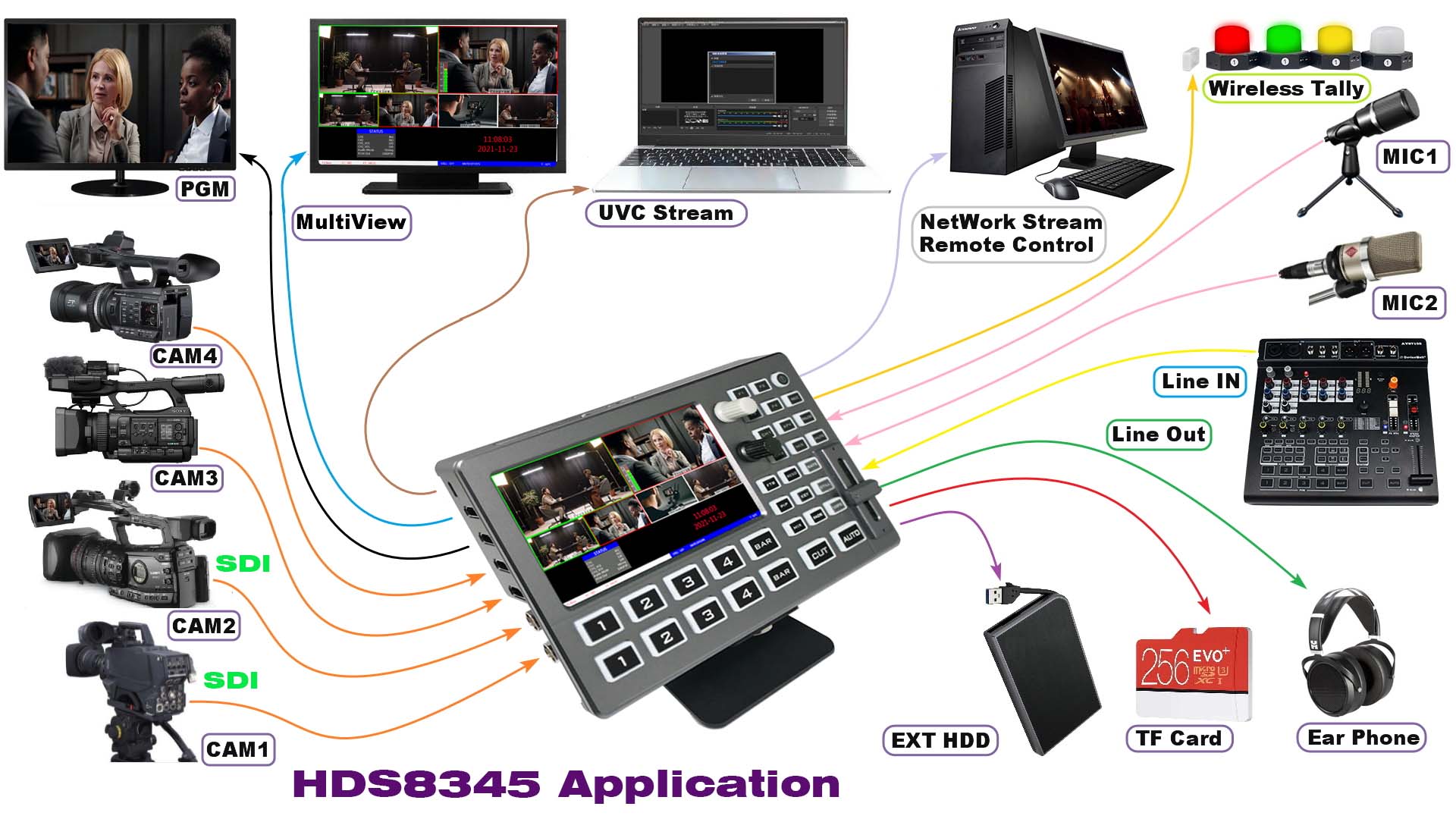

产品应用
| 序号 | 资料名称 | 版本 | 修改日期 | 说明/备注 |
|---|---|---|---|---|
| 1 |
HDS8345规格书下载 |
1.0 | 2022年2月27日 | 首次发行 |
| 2 | HDS8系列选型指南及功能对照表 | 2022年4月11日 | ||
| 3 | 其它 |
