中帝威(DeviceWell) DVI 六画面分割器SE1506
DVI 六画面分割器SE1506
查看详情
中帝威（Devicewell）SE1506 DVI-I六画面是一款专业级多画面分割器，支持六路DVI-I输入,一路DVI-D输；支持一路USB接口输出视频信号，可通过按键板对设备进行配置，支持输出单画面全屏、两画面、四画面和六画面视频信号分割等功能。设备支持远程网络升级与PC软件控制。
产品特性
- 艺术设计风格
- 支持最多6路DVI/VGA 输入
- 支持一路DVI/VGA输出多种通道模式

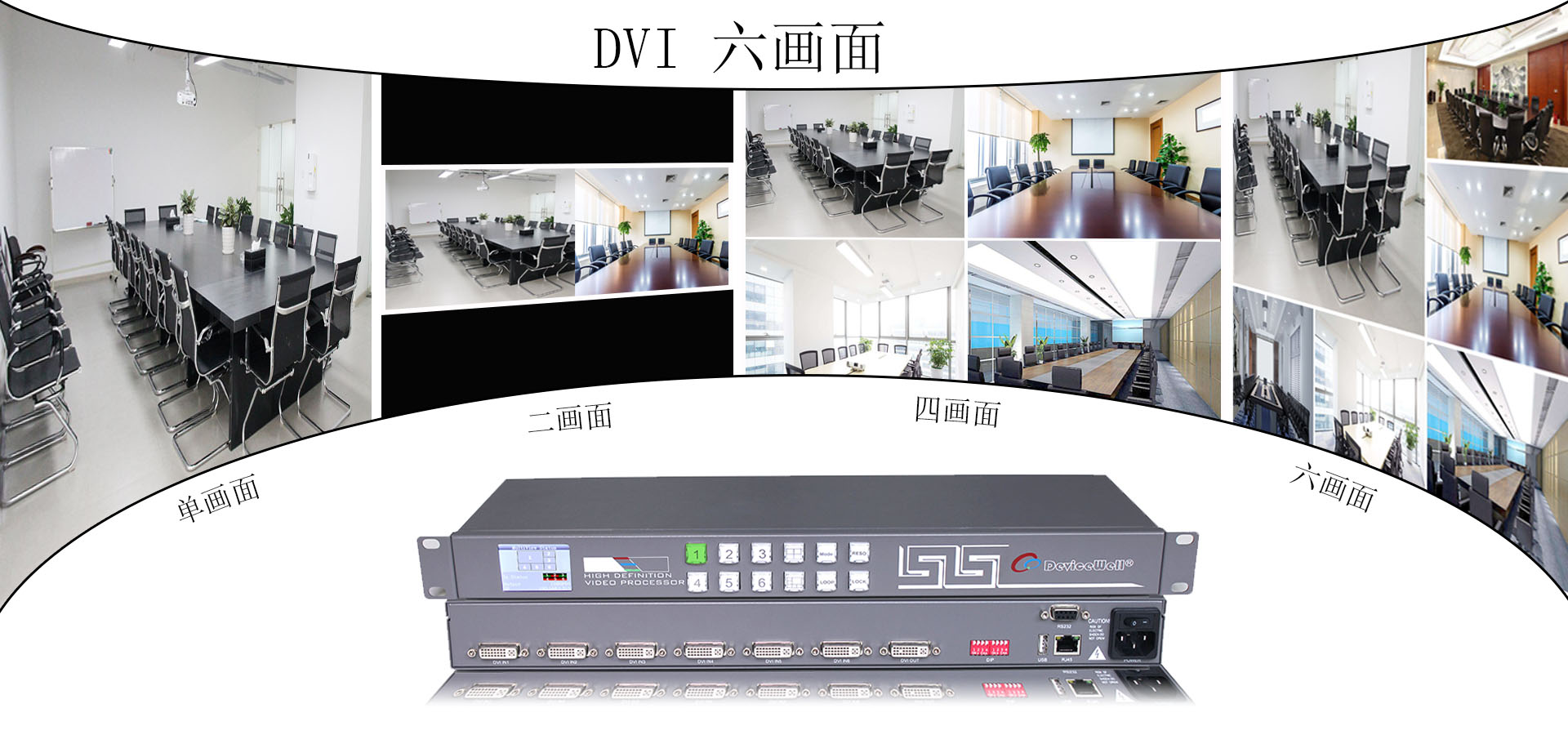

- 支持单画面全屏、二画面、四画面和六画面分割
- 输入端口：DVI-I ×6
- 输出端口：DVI-D ×1
- 输出支持多种分辨率切换
- 支持控制面板和网络控制
- 支持网络升级
- 特殊功能可定制

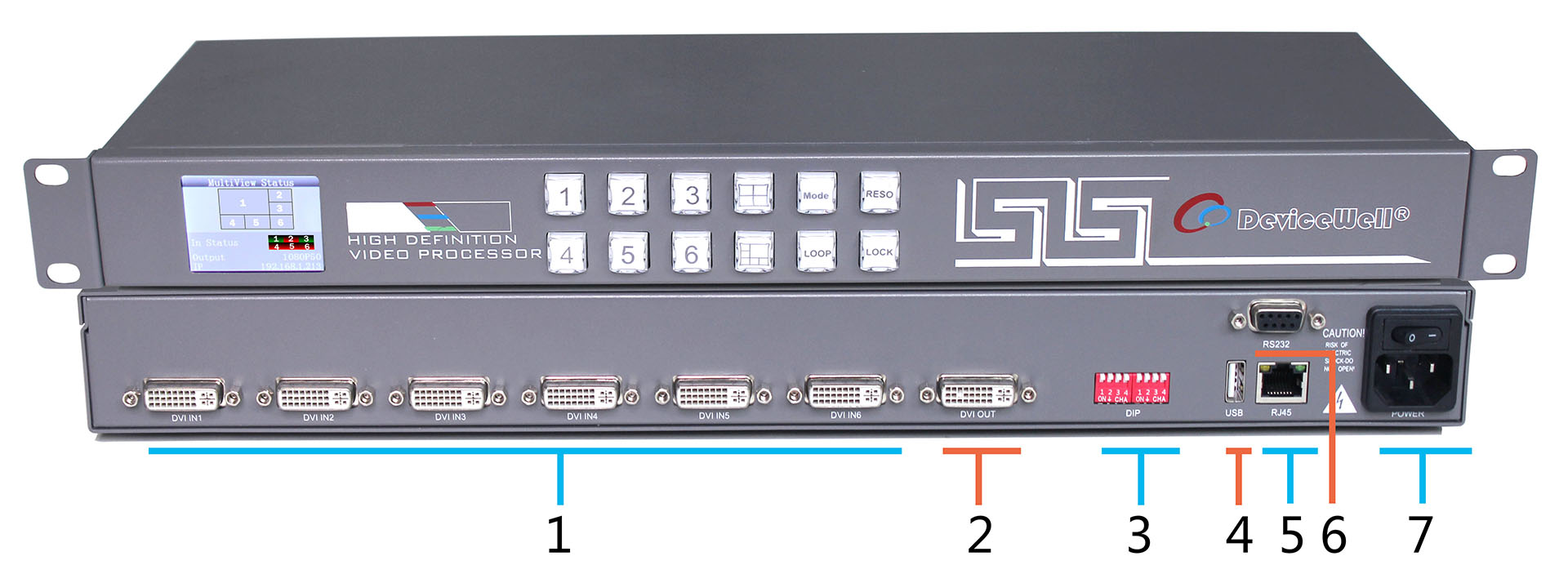

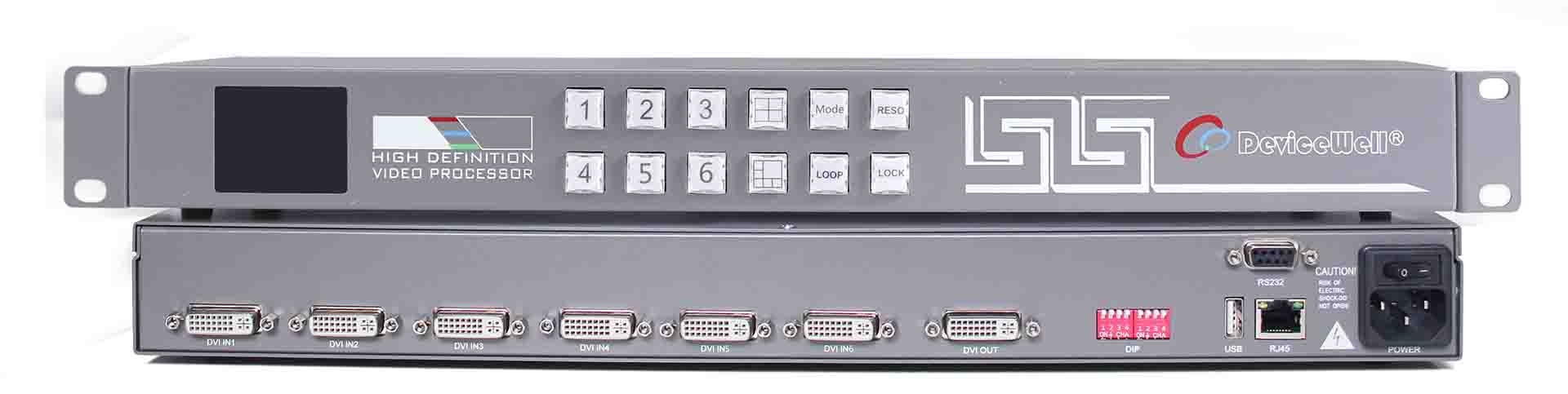

产品接口说明
|
序号 |
接口 |
说明 |
|
1 |
DVI-I IN |
六路DVI-I 输入 |
|
2 |
DVI-D OUT |
DVI-D输出 |
|
3 |
DIP |
DIP拨码 |
|
4 |
USB |
USB接口（预留） |
|
5 |
RJ45 |
网络升级与控制 |
|
6 |
RS232 |
串口控制 |
|
7 |
POWER |
AC 220V电源输入 |

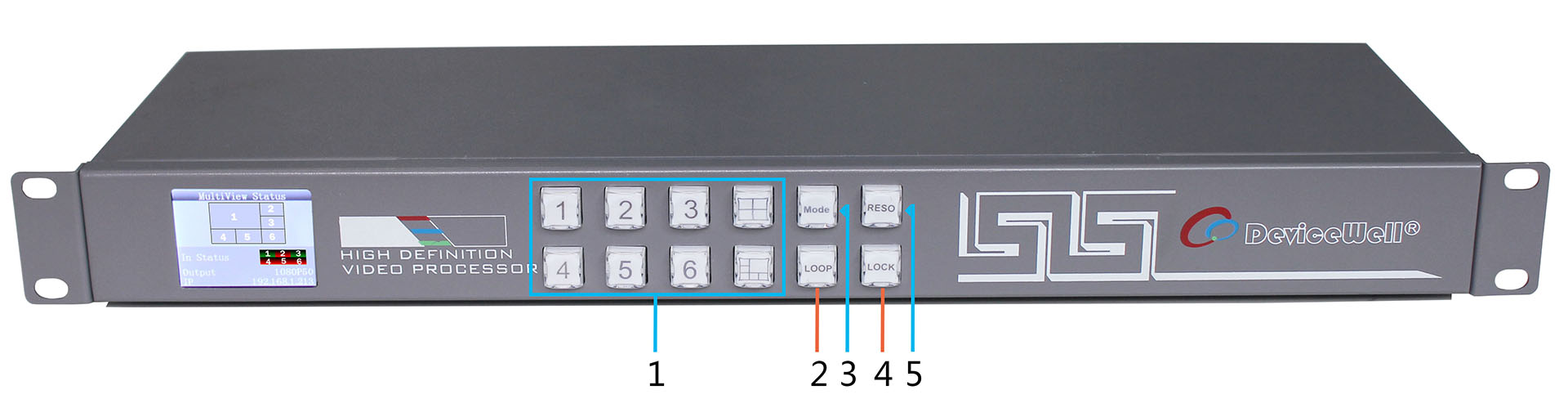

面板说明
|
序号 |
名称 |
说明 |
|
1 |
模式选择 |
选择画面模式键 |
|
2 |
LOOP |
通道模式自动循环切换键 |
|
2 |
Mode |
通道模式键 |
|
3 |
LOCK |
按键锁键 |
|
4 |
RESO |
输出分辨率切换键 |

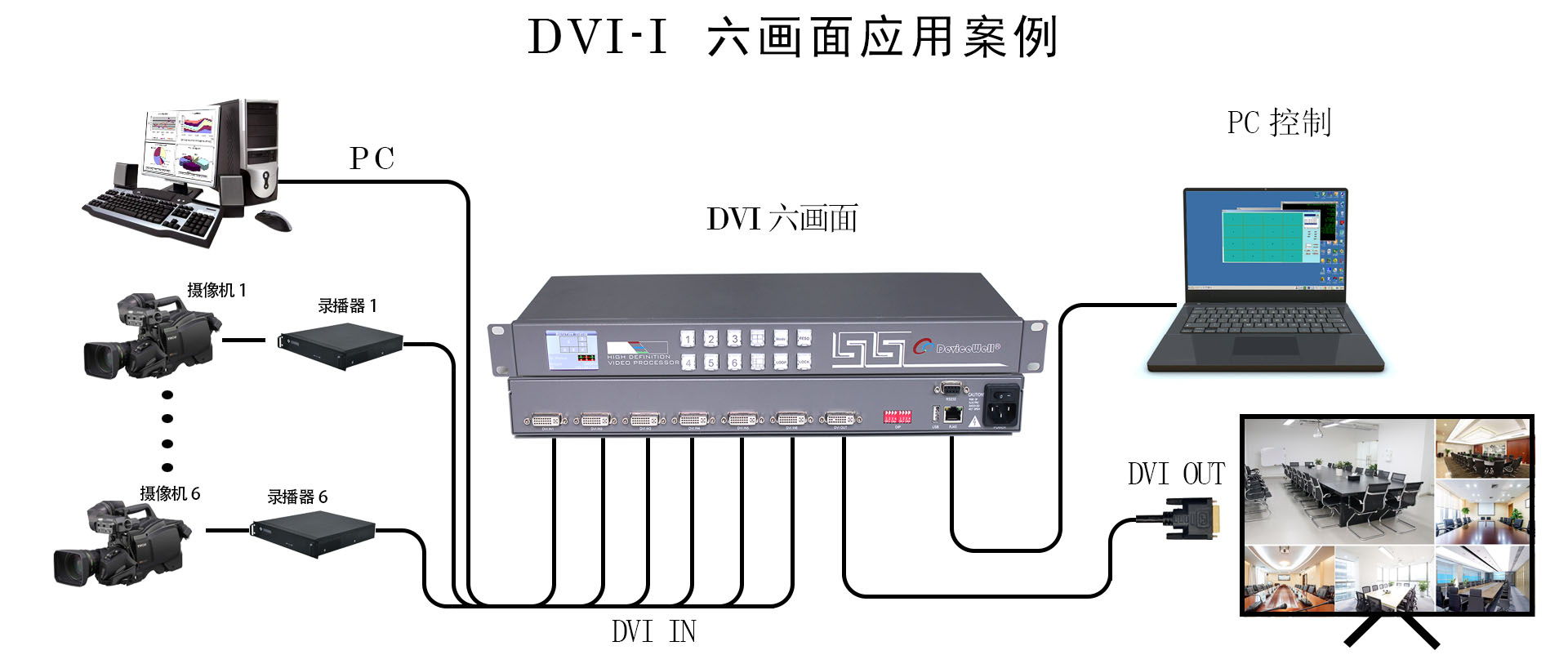

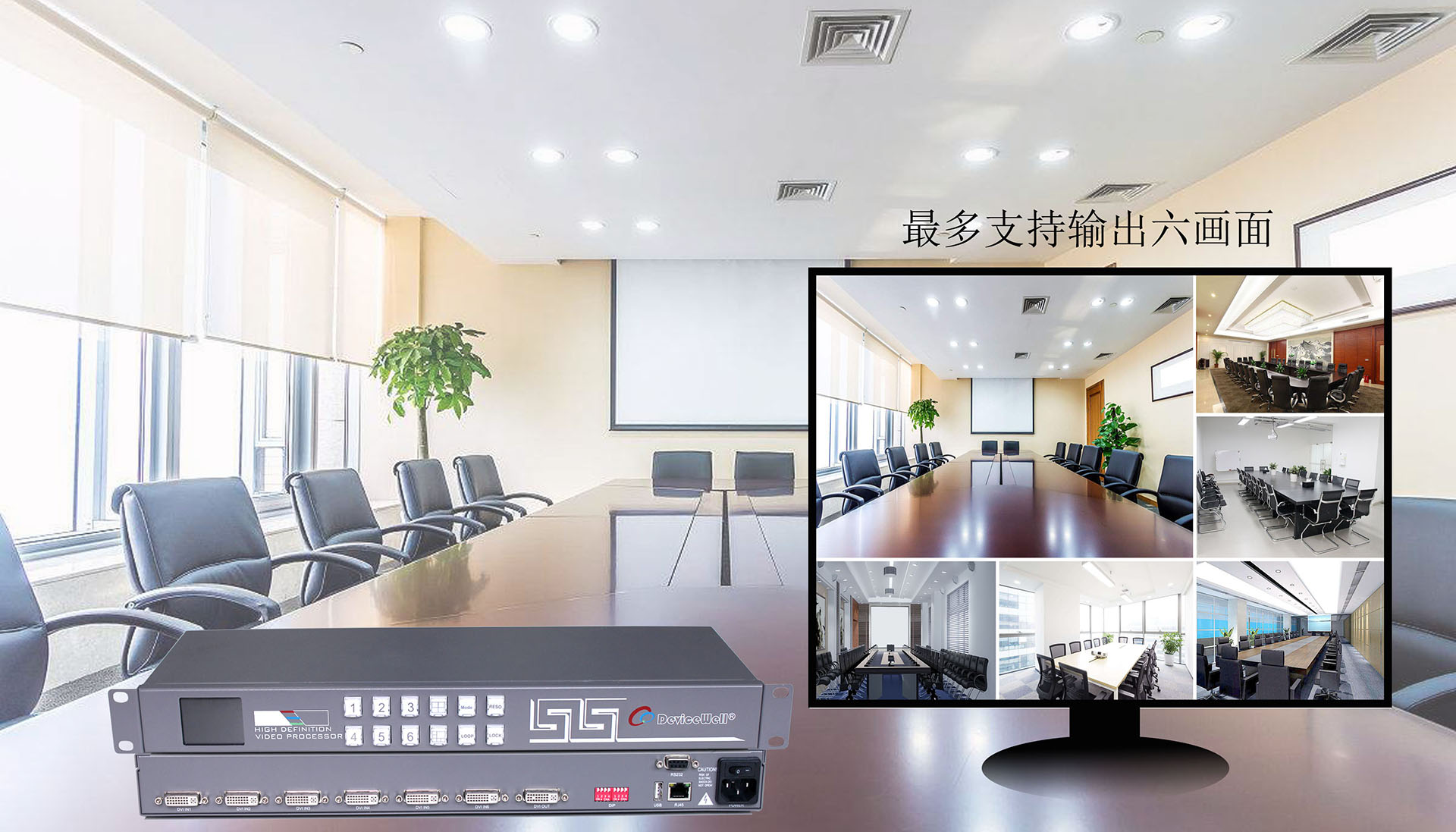

应用示意图
技术参数
|
产品名称 |
SE1506 DVI-I六画面 |
|
|
视频输入 |
输入信号 |
VESA标准DVI信号 |
|
连接器 |
DVI-I |
|
|
信号幅度 |
800mV±10%(75R) |
|
|
阻抗 |
100Ω |
|
|
视频输出 |
输出信号 |
VESA标准DVI信号 |
|
连接器 |
DVI-I |
|
|
信号幅度 |
800mV±10%(75R) |
|
|
阻抗 |
100Ω |
|
|
常规参数 |
电源 |
100-240V/AC 50/60Hz |
|
功率 |
25W-150W，根据主机类型 |
|
|

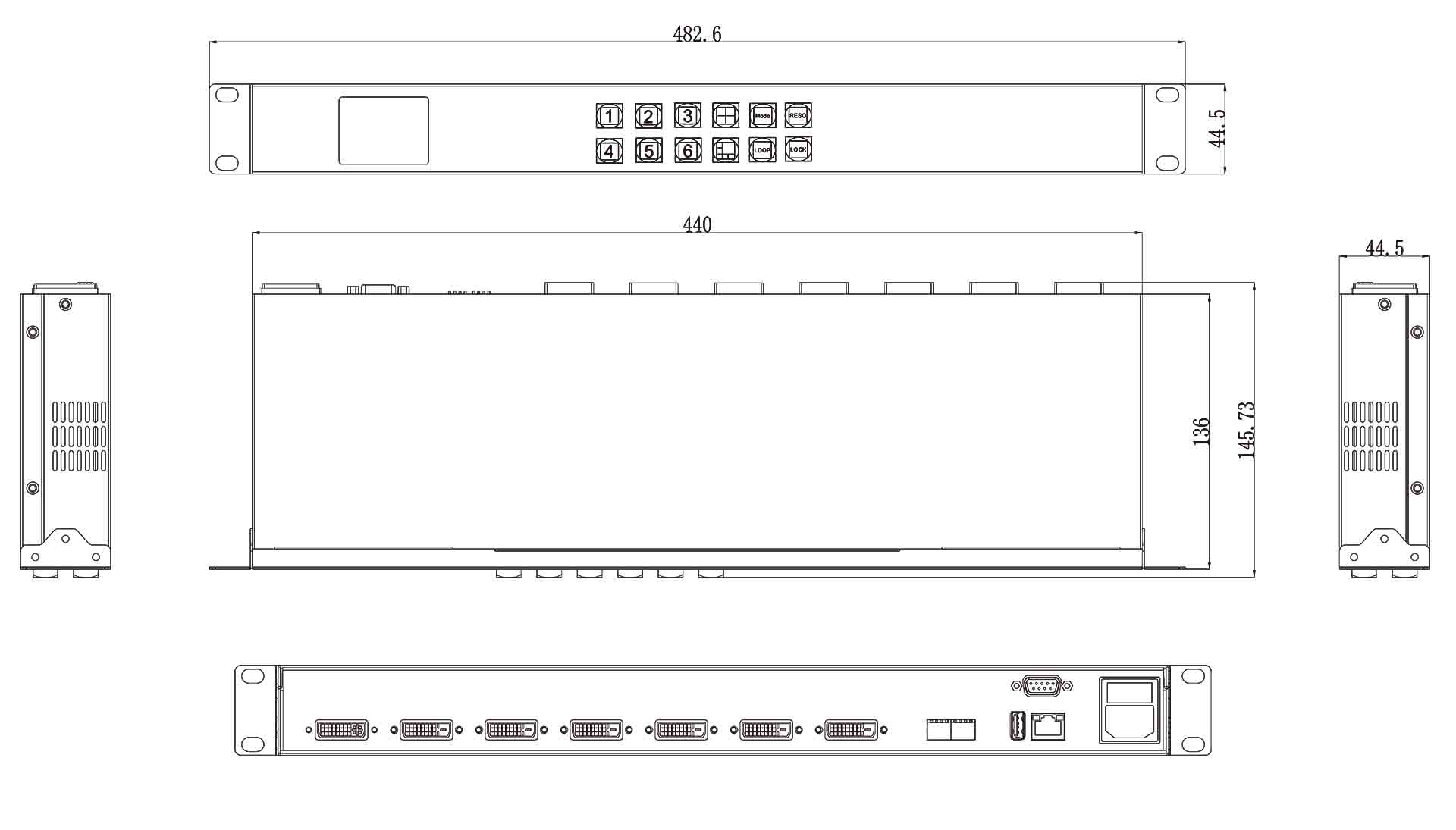

主机尺寸 |
1U(标准电源) |
|
|
工作温度 |
0℃~50℃无冷凝 |
|
|
存储温度 |
-20℃~75℃ |
|
|
工作湿度 |
20%~70%RH |
|
|
存储湿度 |
0%~90%RH，不结露 |
|
序 号 |
资料名称 |
版本 |
修改日期 |
说明/备注 |
|---|---|---|---|---|
1 |
中帝威DVI 六画面分割器SE1506说明书下载 |
1.0 |
2024年12月18日 |
|
2 |
其它 |
1.0 |
2024年12月18日 |
