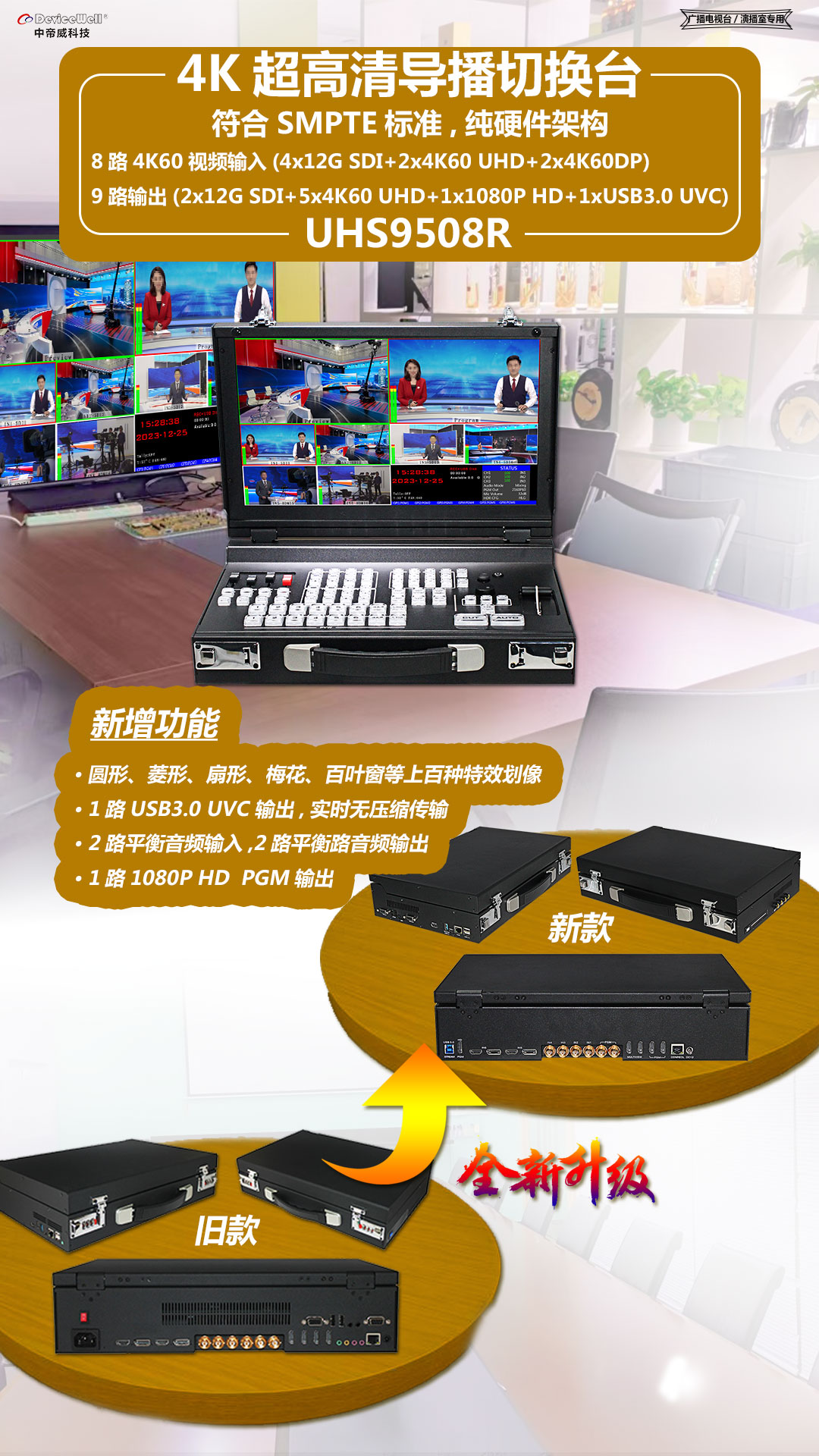

UHS9508R广播电视台专用4K导播切换台采用SDI x 4+HDMI x 2+DP x 2设计，最多支持8路4K60超高清视频信号
广播电视台专用导播切换台,最多支持8路4K60信号。设备集成SDI解码器，HDMI解码器，DP解码器，最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号，内置格式转换器,自适应前端不同视频信号输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。
视频信号接口支持4路SDI+2路HDMI+2路DP共10路视频输入，2路SDI输出+3路HDMI输出+液晶显示+录制，共7路视频信号输出。
音频信号接口支持2路话筒输入，1路LINE输入，共3路音频输入，1路Line 输出
支持DCB控制系统及Tally输出。
可选配H.26x编码模块,视频流可通过UVC及RTMP网络流输出，也可以记录到内部EMMC,外置SSD或TF卡中。
采用高强度铝合金外壳，自带15.6寸显示屏，携带方便。可适用于广播电视台演播室及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘。
产品特性
外观
- 自带15.6寸液晶显示屏.
- 全铝合金机身.
- 双排出风口散热设计.
- 工业级机械按键。
- 霍尔传感器推杆(T-Bar)
- 信号输入
- 支持4路SDI信号输入.
- 支持2路HDMI信号输入
- 支持2路DP信号输入
- 支持2路MIC信号输入.
- 支持1路LINE IN输入.
- 支持15.6英寸液晶显示屏.
- 信号输出
- 支持PGM输出：3路HDMI+2路SDI
- 支持MultiView输出：2路HDMI
- 支持1路LINE OUT输出.
- 支持网络推流(RTMP).
- 信号处理
- HDMI输入分辨率自适应.
- 支持HDMI音频解嵌.
- 支持音频跟随、混音功能.
- 支持MIX /FADE等特效切换.
- 支持CUT硬切和AUTO特效切换.
- 支持FTB输出.
- 支持彩条输出.
- 支持画面冻结功能.
- 支持PIP开窗功能.
- 支持抠像功能(亮度键或色度键).
- 控制系统
- 支持DCB控制.
- 支持GPI控制
- 支持摇杆、摄像机控制
- 支持脚踏板、控制手柄等接入
- 支持RJ45远程控制
- 支持外扩Tally系统.
- 其它
- 支持4K60视频记录
- 支持4K60视频回放
- 内置EMMC存储器
- 内置SATA3控制器
- 可扩展SSD及机械硬盘
产品接口图
|
序号 |
接口定义 |
说明 |
|
1 |
EXT HDD |
HDD/SDD/4K Recoder |
|
2 |
Audio OUT |
2路Analog Audio 输出 |
|
3 |
Audio IN |
2路Analog Audio 输入 |
|
4 |
USB3.0 |
USB3.0 UVC OUT |
|
5 |
HD OUT |
1080P HDMI OUT |
|
6 |
UHD IN |
2路HDMI信号输入 |
|
7 |
DP IN |
2路DP信号输入 |
|
8 |
SDI IN |
4路SDI 信号输入 |
|
9 |
SDI OUT |
2SDI PGM OUT |
|
10 |
UHD OUT |
MultiView OUT |
|
11 |
UHD OUT |
2 HDMI PGM OUT |
|
12 |
RJ45 |
网口控制/升级 |
|
13 |
DC 12V |
DC 12V 电源 |
|
14 |
Tally |
接导播Tally系统（DB-15） |
|
15 |
DCB |
DCB接口，支持级联设备、配套TALLY灯模块 |
|
16 |
GPI |
GPI控制 |
|
17 |
RS422 |
PTZ control |
|
18 |
UHD OUT |
4K Player |
|
19 |
USB |
外部存储设备 |
|
20 |
Type C |
预留 |
|
21 |
RJ45 |
远程升级 |
|
22 |
USB |
鼠标/键盘 |

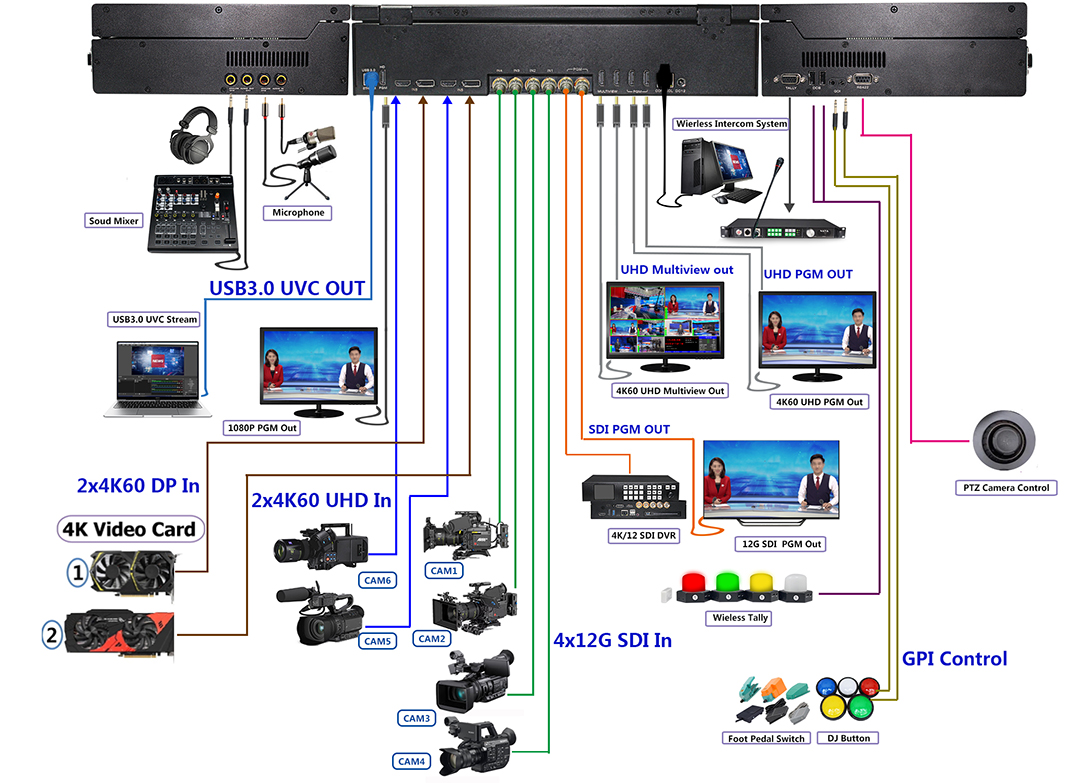

产品功能图
产品应用
| 序号 | 资料名称 | 版本 | 修改日期 | 说明/备注 |
|---|---|---|---|---|
| 1 |
UHS9508R规格书下载 |
1.0 | 2024年1月15日 | 更新 |
| 2 |
UHS系列选型指南及功能对照表 |
2024年1月15日 | ||
| 3 | 其它 |
