HDS7105_V2021控制软件使用教程 ：HDS7105_V202对接软件控制，软件操作面板和切换台按键面板对应使用



HDS7105支持对接软件控制，软件操作面板和切换台按键面板对应使用（软件可从中帝威官网下载HDS7105_2021款PC控制软件）。

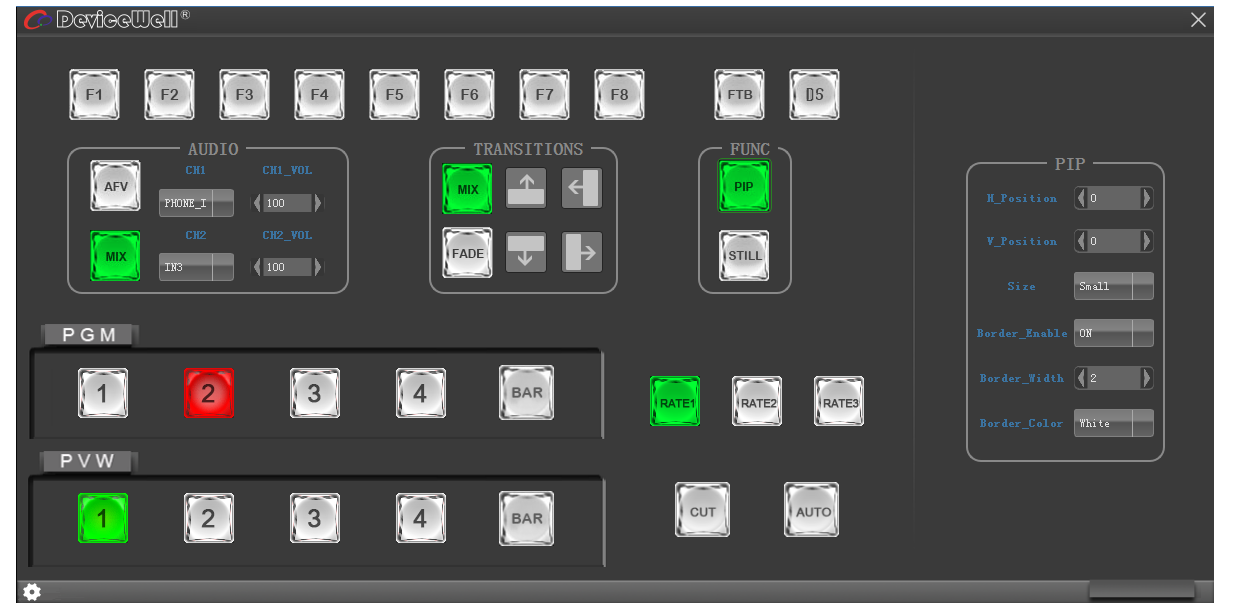

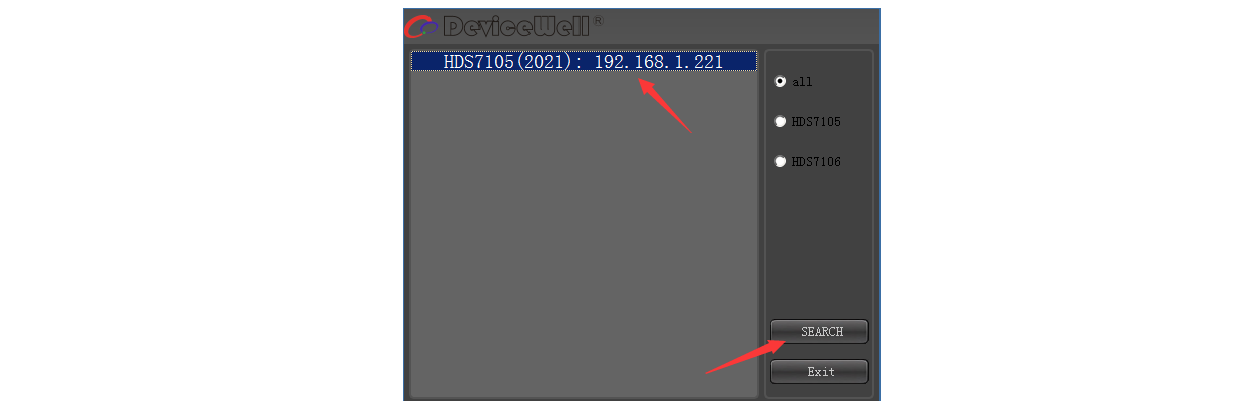

搜索到设备之后，可以在控制界面对切换台的：功能区、黑场控制区、音频控制区、转场特效控制区、综合控制区、PGM与PVW选择区和转场控制区进行设置。如下图所示：

• 功能区

F1--- 分辨率控制

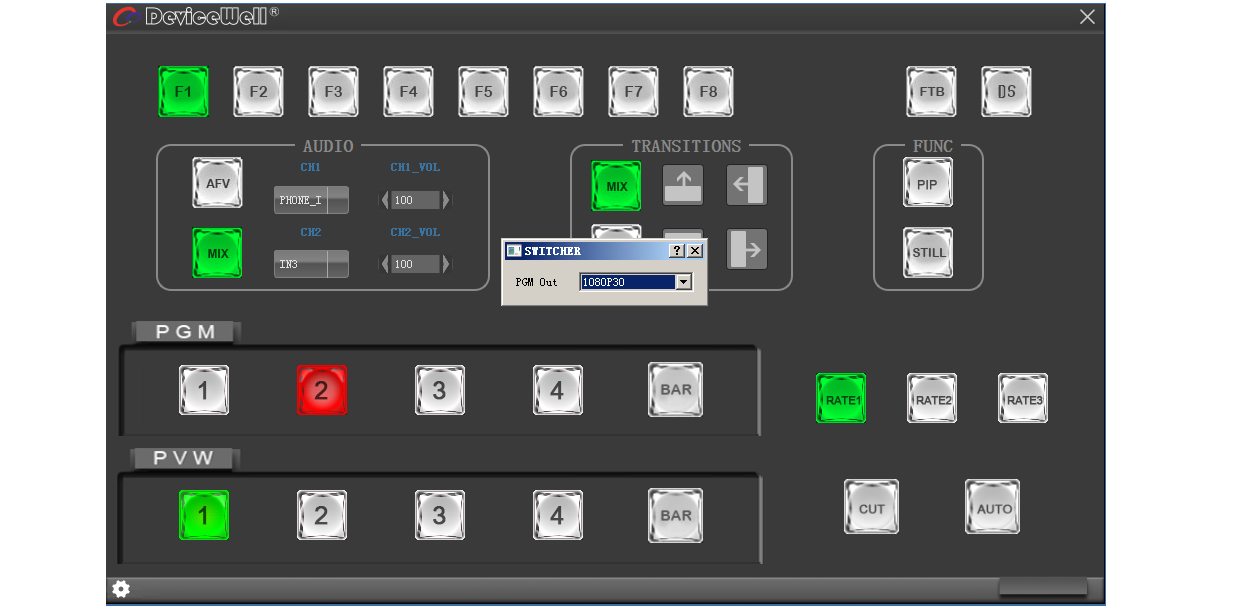

点击按键面板的F1后可以调整画面输出的分辨率，每按下一次调整一次输出分辨率，分辨率有1080P60Hz/1080P50Hz/1080P30Hz/1080P25Hz/1080P24Hz/1080I60Hz/1080I50Hz可以选择；在右侧下拉框菜单里面选择，如下图所示



• 黑场控制区

FTB---黑场控制区

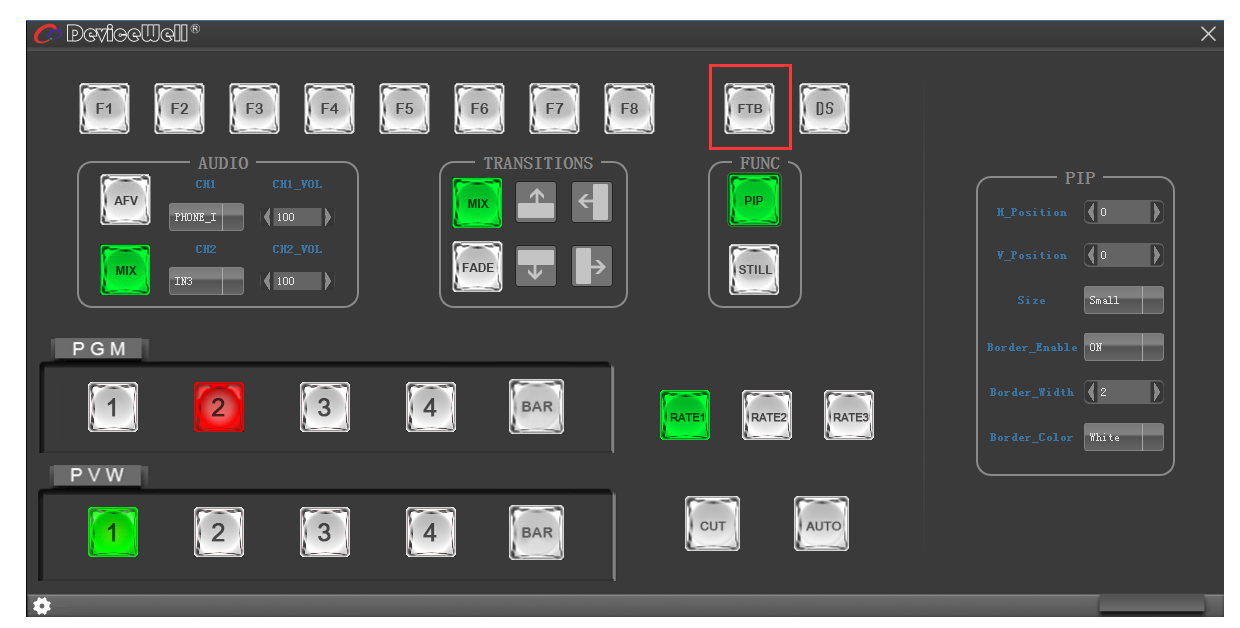

在直播过程中，如果遇到突发情况可以按下FTB黑场键，此时PGM直播画面将输出黑屏，软件控制面板中的FTB将显示红灯闪烁，再次按下FTB取消黑场设置。如下图所示



• 音频控制区（默认为AFV跟随模式）

1. AFV 跟随模式

按下AFV 跟随模式（显示绿灯），音频跟随模式的通道有IN1-HDMI1、IN2- HDMI 2、IN3- HDMI 3、IN4- HDMI4，默认跟随PGM直播通道的音频，此时只可以调整音频的音量大小，需要增加或是减少音量可以通过滑动块进行0-100音量的设置。如下图所示





1. MIX 混音模式

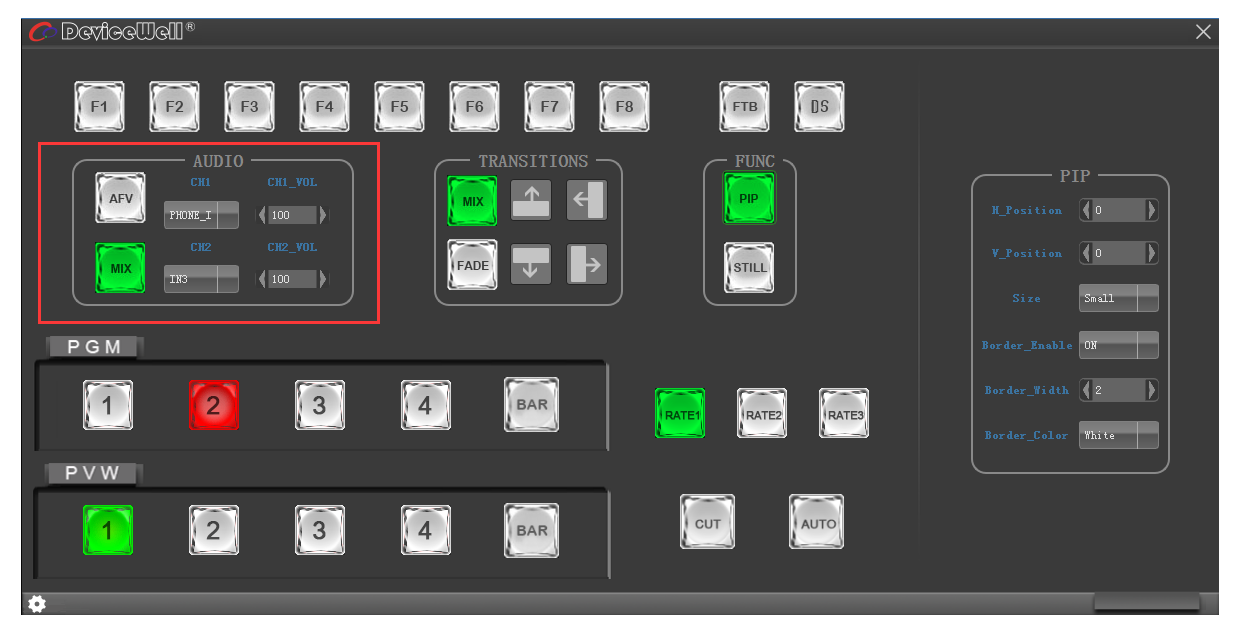

按下MIX 混音模式（显示绿灯），支持两通道混音模式，混音指派的通道有IN1-HDMI1、IN2- HDMI 2、IN3- HDMI 3、IN4- HDMI4、PHONE_IN、MIC_IN1、MIC_IN2，可以通过按下控制面板上的CH1和CH2来选择音频通道。需要增加或是减少音量可以通过滑动块进行0-100音量的设置。如下图所示



• 转场特效控制区

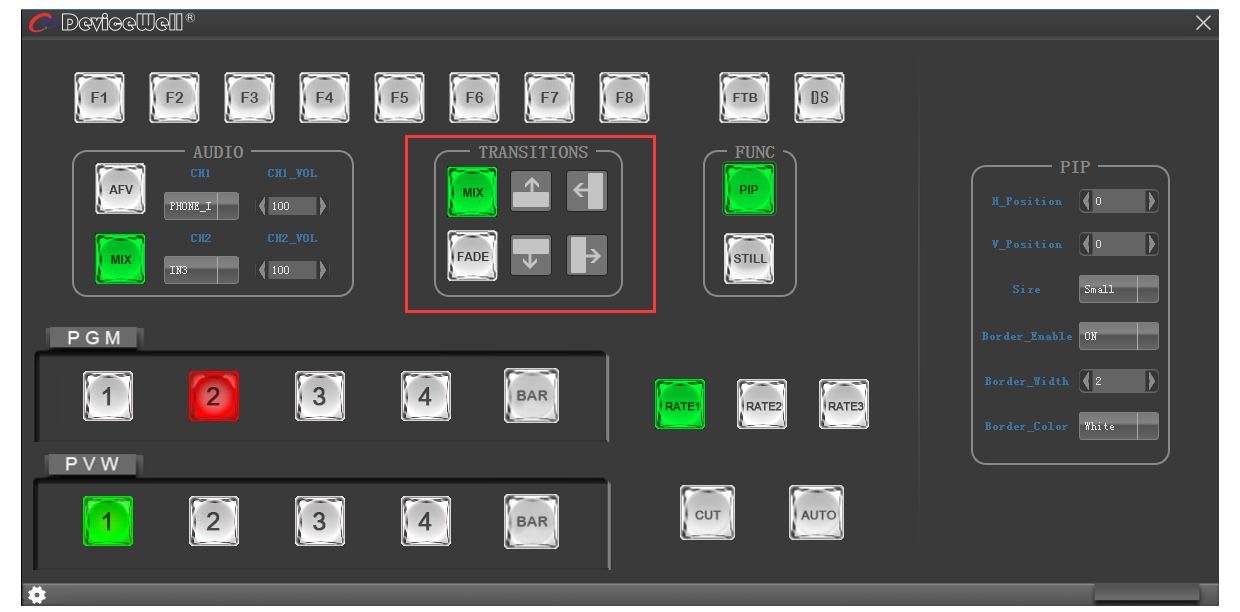

在转场特效控制区域中，可以通过按下MIX（混合转场）、FADE（淡入淡出转场）和上下左右共六种特效转场控制设置，如下图所示

在转场控制区中，可以对转场的速率进行设置，按下面板的RATE1、RATE2、RATE3控制转场速率定义，（rate1：640ms；rate2：1280ms；rate3：2560ms）注：只有使用AUTO转场时才有效果。





• 综合控制区

1. PIP 画中画设置

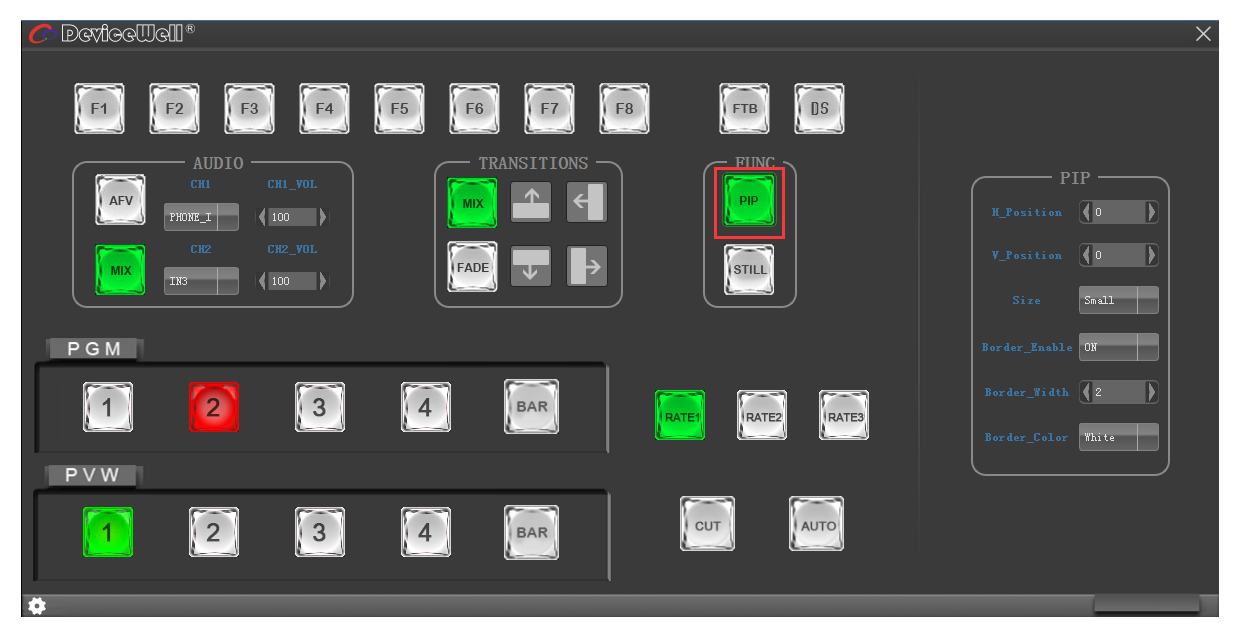

按下软件控制面板中的PIP（显示绿灯）进入画中画设置，此时可以对画面进行水平位置、垂直位置、显示大小、边框开关、边框宽度、边框颜色进行设置。如下图所示



1. STILL 画面冻结设置

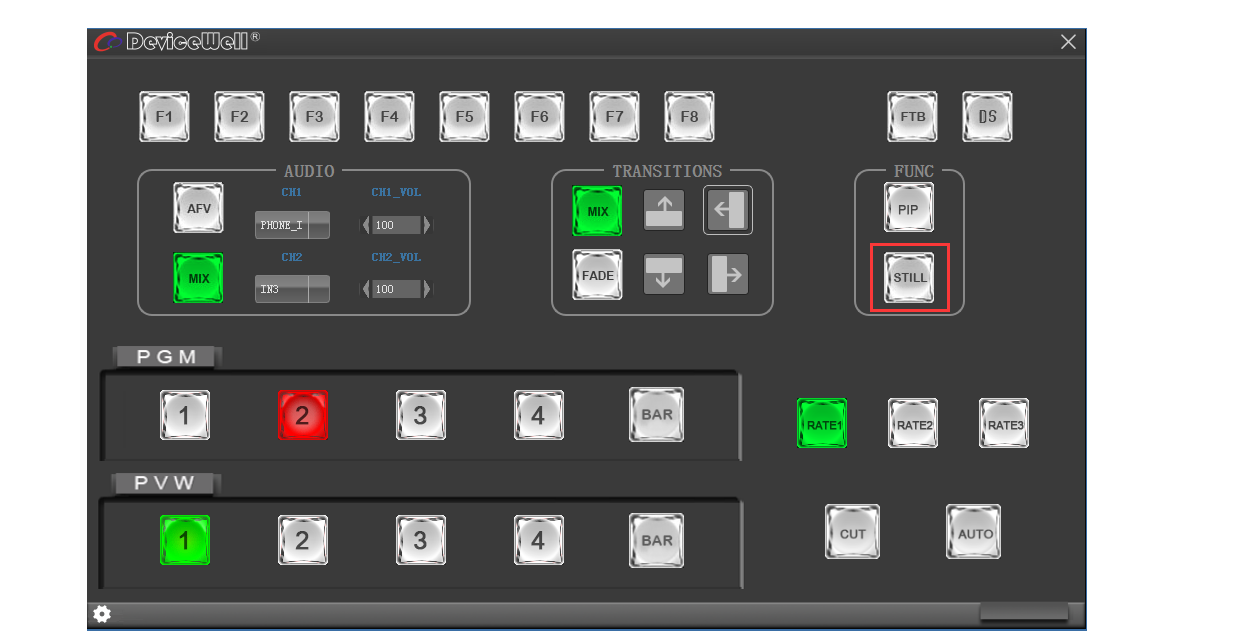

按下软件控制面板中的STILL（显示绿灯）进入画面冻结设置，此时可以对直播输出的画面进行冻结，再次点击STILL可以解除冻结效果。如下图所示







• PGM与PVW选择区

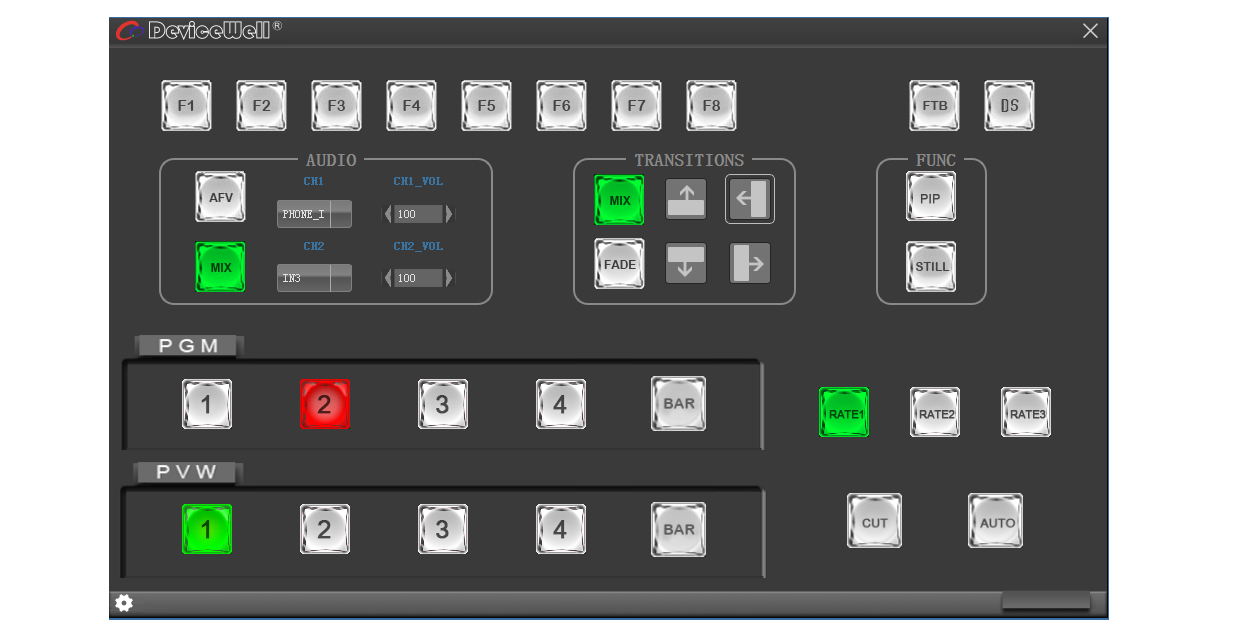

PGM 和PVW分别为预监和直播输出，可以通过点击软件控制面板上的1 –4号按键切换台输入源。其中BAR为彩条输出。如下图所示

注意：如果在设备端操作切换台，PC端界面是不能同步显示的，必须点击同步按钮控制界面才会同步显示.
