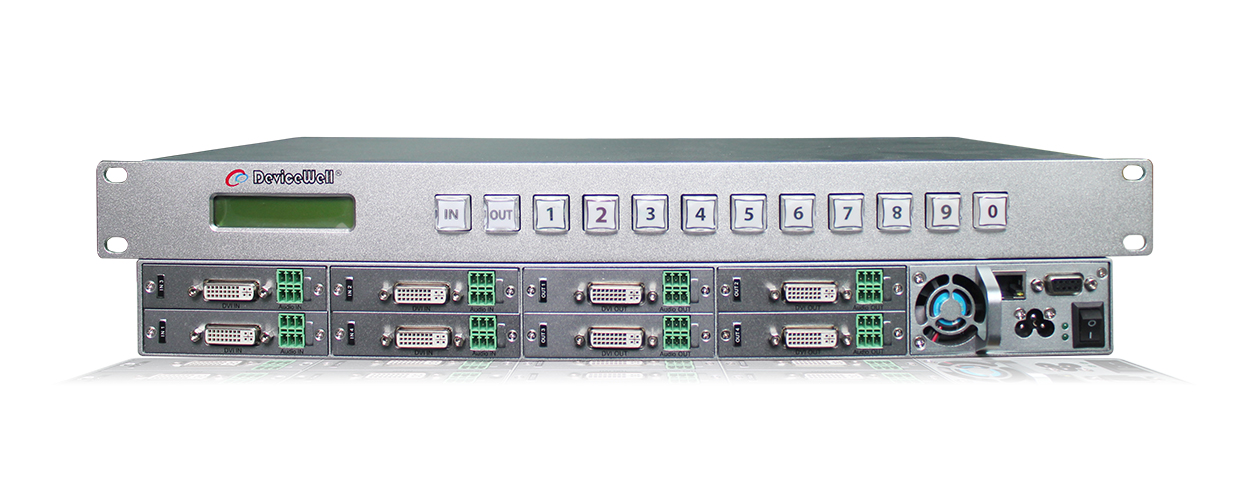

中帝威 4*4DVI无缝矩阵---SCP9004

Posted in SCP9

产品介绍

中帝威无缝输出视频矩阵，基于XVI技术标准而设计的全新SCP9平台，相容SCC9系列模块。所有视频信号切换时无黑屏，无闪屏现像，是一款专为纯无缝视频切换需求而设计的专业矩阵。视频信号按接口类型不同分别支持VESA标准及SMPTE标准，视频信号在VESA标准时最高支持1920 X 1200@60HZ,在SMPTE标准时最高支持1920 X 1080@60HZ,向下相容，所有信号输入自适应。核心交换层最多支持4路信号输入及4路信号输出，内置输入均衡器，输出预加重处理及信号幅度调等，可自适应输入视频信号的不同码率及电气特性。SCP9平台全部采用模块化设计，根据应用需求可更换相应的模块，项目应用中更加灵活。模块之间采用工业级CAN总线相联，确保系统的稳定性及增强系统的抗干扰能力。SCP9平台自带前面板LCD显示，可显示切换状态、信号状态及机箱温度等信息。矩阵控制可通过本地键盘执行，也可通过过程端口RS232、RS485、USB键盘及网络等进行远程控制。

为更好地符合特定用户的需求，SCP9可扩展“选件”以提高设备性能。用户可以扩展冗余电源、多通信协议卡、同步卡、时间卡等特殊功能，也可以选配专业级串行去抖，时钟恢复，等提升串行信号质量的模块。

产品特性

◆ 标准1U机架式机箱

◆ 基于SCP9矩阵平台/主机设计

◆ 相容SCP9系列板卡

◆ 最多支持4路高速串行信号输入

◆ 输入信号均衡，不同码率适应

◆ 最多支持4路高速串行信号输出

◆ 模块化插卡式设计，可灵活配置

◆ 内部模块通信采用工业级CAN总线

◆ 支持软件在线升级

◆ 内置机箱温度检测及风扇智能控制系统

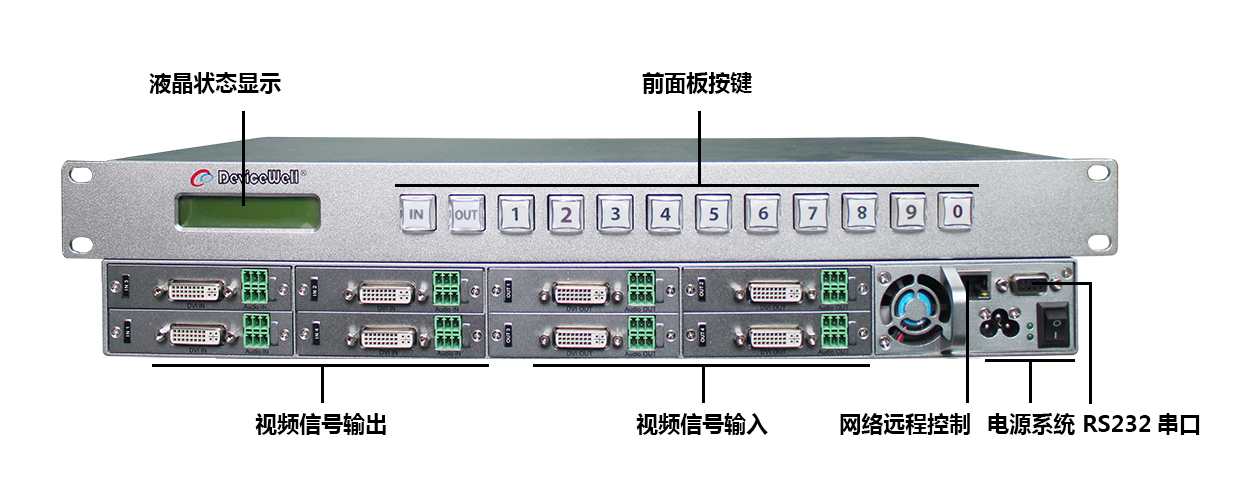

◆ 本地LCD 屏指示系统状态及信号状态

◆ 支持本地键盘控制切换

◆ 支持RS232/RS485/网络远程控制切换

◆ 可选时钟恢复及串行去抖动

◆ 可选冗余双电源

◆ 特殊功能可定制

接口参数

产品名称	SCP9系列无缝混合视频矩阵
产品型号	SCP9004A
视频信号输入	输入信号	SDI/HDMI/YPbPr/CVBS/DVI/VGA视频信号
	码率	270Mbps~3Gbps
	连接器	标准
	反射损耗	>15dB 5MHz~3GHz
	信号幅度	800mV±10%(SDI/VGA/YPbPr/CVBS /HDMI/DVI)
	阻抗	100Ω (HDMI/DVI) 75 Ω(SDI/VGA/YPbPr/CVBS )
	均衡	自适应
视频信号输出	输出信号	SDI/HDMI/YPbPr/CVBS/DVI/VGA视频信号
	码率	270Mbps~3Gbps
	连接器	标准
	反射损耗	>15dB 5MHz~3GHz
	信号幅度	800mV±10%(SDI/VGA/YPbPr/CVBS /HDMI/DVI)
	阻抗	100Ω (HDMI/DVI) 75 Ω(SDI/VGA/YPbPr/CVBS )
	直流偏移	0V±0.5V
	时钟恢复	可选
控制参数	串行控制	RS232
	控制协议	9600波特,8位,1停止位,无校验
	连接端口	9针D型口, 2-RX, 3-TX, 5-GND
	远程端口	TCP/IP，RS422/RS485
	控制软件	Devicewell矩阵专用软件, 适用于Windows操作系统
	选配组件	冗余电源
常规参数	电源	100-240V/AC 50/60Hz
	功率	25W-150W，根据主机类型
	主机尺寸	标准2U
	控制面板	2 X10液晶面板，10个按键
	重量	3.5KG~5KG
	工作温度	0℃~50℃无冷凝
	存储温度	-20℃~75℃
	工作湿度	20%~70%RH
	存储湿度	0%~90%RH，不结露

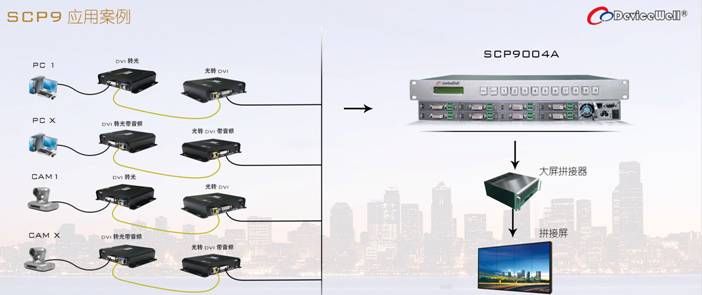

SCP9应用一：小型会议电脑信号切换

SCP9应用二：大型调度指挥系统

中帝威（Devicewell）DVI 矩阵SCP9004说明书下载

新产品无缝矩阵 SDI矩阵专业设备 SDI 中帝威矩阵 DVI矩阵 DVI DVI-I Professional equipment

< 上页

产品型号	功能	机箱	输入信号	输出信号
SCP9008B	无缝混合视频矩阵	2U	8路	8路
SCP9004A	无缝混合视频矩阵	1U	4路	4路
SCP9916B	无缝混合视频矩阵	2U	输入+输出共16路
SCP9016C	无缝混合视频矩阵	3U	16路	16路
SCP9018C	无缝混合视频矩阵	3U	18路	18路
SCP9932C	无缝混合视频矩阵	3U	输入+输出共32路
SCP9036F	无缝混合视频矩阵	6U	36路	36路
SCP9128M	无缝混合视频矩阵	13U	128路	128路
SCP9256	无缝混合视频矩阵	25U	256路	256路
