中帝威12路SDI导播台HDS6112——掌控全局,打造完美视听盛宴!
中帝威12通道一体式导播台HDS6112
查看详情
广播电视台、演播室专用导播切换台HDS6112,大型直播现场首选神器。十二通道切换台集多种控制方式于一体,通过键盘可以对特效,转场方式进行设置,内置菜单显示功能可以更直观高效的对设备进行设置,摇杆可以对摄像机远近距离进行控制。 十二通道切换台是一台具有12路SDI视频信号输入,4路SDI输出、4路HDMI输出广播级视频信号。十二通道切换台适用于现场演出、课程录制与棚内导播等,该切换台具备多种功能。如多种格式视频输入且输入分辨率自适应,模拟平衡音频输入输出,音频加嵌解嵌、混音、TALLY、TF卡录制、网口推流,抠像,RS422和RJ45控制等。可以通过USB播放来添加LOGO,台标,背景动画等素材。具备远程升级能力,用户通过简易操作即可执行带附加效果的视频切换和音频混音功能。
|

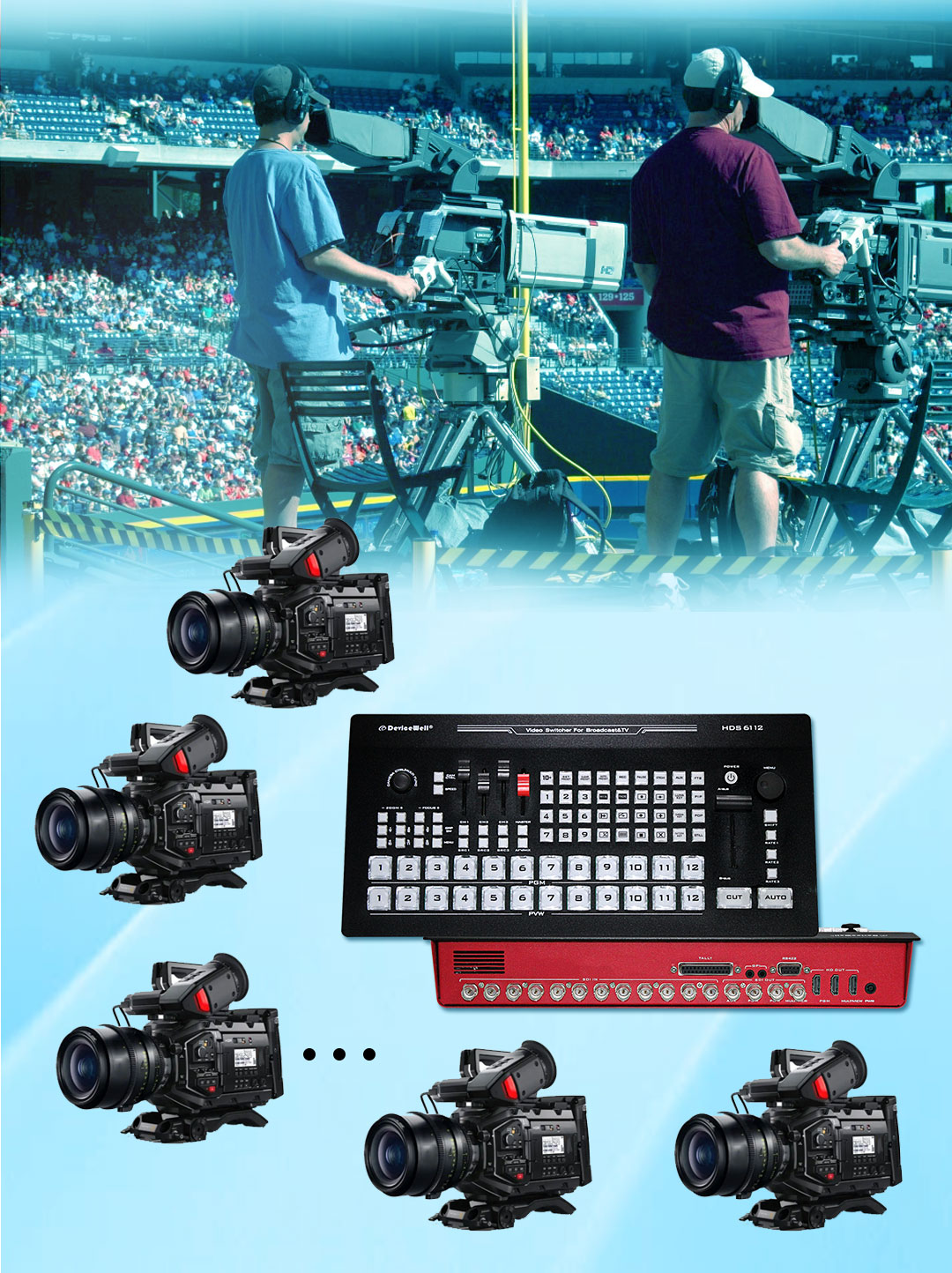

连接多达12台SDI信号广播级摄影机
12通道直播导播切换台HDS6112具备12路SDI视频输入,用来连接多台摄影机,获得多个画面角度。所有视频源,不论采用何种视频标准,都会经过同步后送入切换台。您可以充分发挥多机位现场制作的创意自由,制作出引人入胜的采访、广告、戏剧制作、音乐表演、体育运动等精彩节目!
GPI控制 脚踏板 控制手柄等接入
GPI自定义接口,方便用户远程控制及自定义连接设备

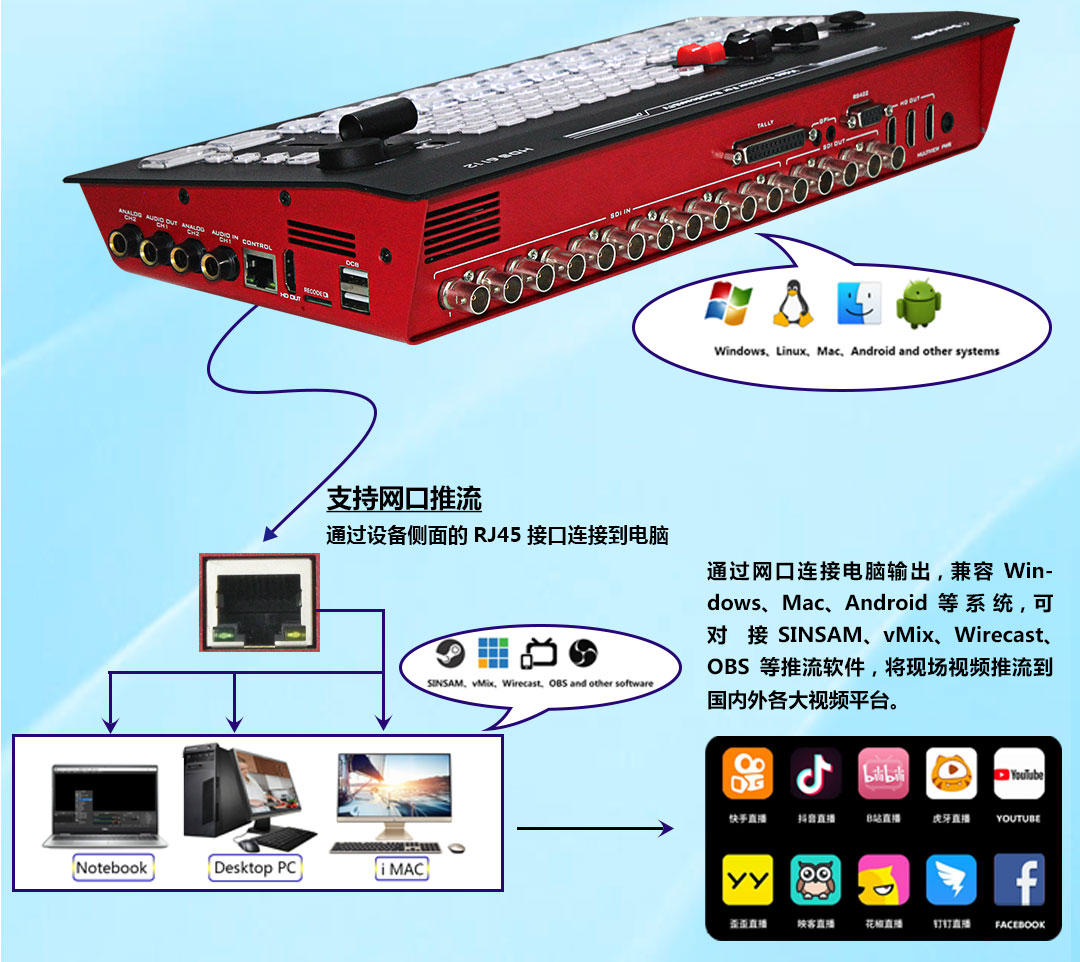

通过以太网实现流媒体直播
现场制作是完成节目的快速途径,而且您可以通过直播平台向广大观众流媒体直播。通过RJ45接口,导播切换台可以连接任何计算机,能与各类社交媒体平台的流媒体软件搭配使用!直播切换台HDS6112配备12路SDI输入,让您能够部署多台摄像机覆盖各个角度,捕捉演出中的广角镜头以及每位表演者的特写镜头。或者, 您可以连接带有PPT幻灯片、视频片段播放以及网站的计算机等,可直连实现流媒体直播,让您以更高的画质在YouTube、Facebook以及Skype上直播,画面不丢帧,设置更简单。只需选好直播平台,然后输入视频源即可开始直播!
大型活动专用导播台HDS6112配备12路SDI视频信号输入,让您能够部署多台摄像机覆盖各个角度。
多用户级联操作
制作大型现场活动,比如广播电视、节目制作、访谈演讲现场制作、户外体育赛事等,都需要一支有着精湛技术的制作团队,一众创意人士展开无缝协作。切换台通过以太网接口,控制切换台面板。您可以在电脑上运行控制软件,让工作人员进行多画面预监处理器、特效发生器、音频处理器、控制键盘、摄影机控制等工作。除此之外,您还可以通过远程控制软件,不论相隔多远也依然能运筹帷幄!对于专业级用户,可通过DCB接口扩展操控键盘。

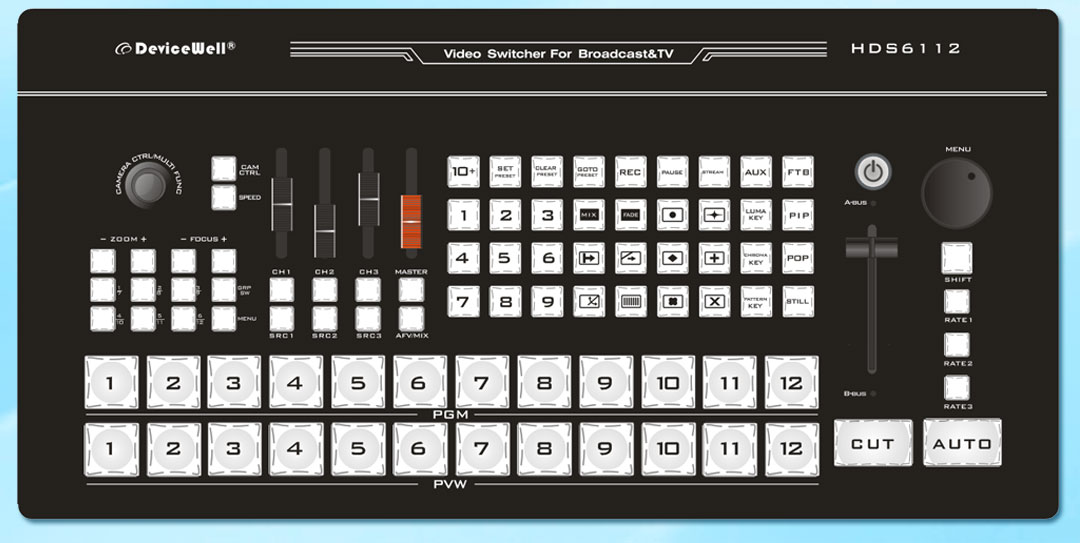

按键面板带来全面控制
中帝威12通道切换台HDS6112的按键面板设有大尺寸键盘,可提供12路输入选择,并且所有按键都采用工业级标准进行设计的机械按键,专业级手感。您可以通过按键面板轻松实现画面切换,只要选中一路信号源,再选择CUT或AUTO即可。切换台设置还提供了T-Bar直接切换模式,该模式下只要一按T-Bar就能立即切换。除此之外,您还可以使用按键面板的按键启用键控和媒体播放器。当然,其它的切换台操控方法还可以使用外部控制面板或免费控制软件。
创造令人印象深刻的视频效果以及您的专业视频制作
使用优质色度键、亮度键以及图案键抠像等技术在直播视频或图文背景上添加LOGO、台标、图文以及动画等。让您在信号输出、多画面监看、节目录制上制作炫目的效果!
USB播放来添加LOGO,台标,背景动画等素材
强大的色度键功能,绿幕/蓝幕抠像,切换百变背景的效果,打造足以乱真的虚拟场景。
把蓝色背景或者绿色背景切换到PVW预监窗口,再开启Chroma KEY色度键功能。此时菜单栏会出现一个色度键的参数设置界面,通过按键选择你抠像的背景,选择完后可以通过CUT/AUTO/推杆实现抠像,此时你要叠加的图像出现在PGM直播画面中。
强大的亮度键功能,轻松叠加字幕效果。
把黑色背景的白色字体视频或者图片切换到PVW预监窗口,开启Luma KEY亮度键功能,此时菜单栏会出现一个亮度键参数设置界面,然后用CUT/AUTO/推杆切换都可以把字符叠加到PGM窗口。
强大的亮度键功能,只需要通过笔记本电脑播放PPT,就可以实现专业字幕机的效果。
中帝威12通道导播直播切换台HDS6112通过LOGO菜单功能加上指定效果、或是叠加企业 logo、会标等。比如:会场的电视、大型投影幕需要固定呈现的是 PPT 报告内容;而远端观看的视频画面,则需要有现场摄像机、PPT、以及其它素材等多种信号,那么经过切换台信号处理后,就能兼顾不同的转播观看需求,且无需使用两套制作设备与人员。 当远端参会人员要同时观看会议内容与会场环境时,中帝威导播切换台图文叠加功能便起到很重要的作用,可依据 PPT 内容的画面构成,适时适度地安插现场观众或主讲人的画面在其中,根据需要叠加 主要商品、或是商标等元素,让输出的画面既能体现重点资讯,同时维持简洁易读的视觉布局,让您的企业会议或产品发布会与众不同!
创意转场多达100+,任您选择!
中帝威现场制作切换台HDS6112有着种类繁多的转场,包括硬切、混合、淡入淡出以及划像等模式。HDS6112具备LOGO,台标,背景动画等叠加功能!每种转场都即时生效,您还能全面控制转场类型、图案、大小、位置及其他功能属性。有了这些创意选择,您定能制作出理想的节目制作播出风格,而且还能自由发挥,搭配使用各种特效!满足广播电视、节目制作、访谈演讲现场制作、户外体育赛事、等视频切换需求。
FADE淡入淡出转场特效
FADE淡入淡出特效,A逐渐画面变暗直至完全为黑色,再逐渐由黑色变为B画面。
MIX 混合转场特效
MIX混合过渡特效,在A的画面中叠加逐渐叠加B画面,直至转场到最后,画面完全替换为B画面。
图文叠加
在直播的节目输出画面上添加图标、台标和字幕等信息。
划像图案
中帝威12通道直播切换台HDS6112内置10个按键进行特效样式转换划像图案,您能建立100多种不同风格的划像转场特效!使用逐渐扩大的圆形、菱形、方形及更多转场样式在视频源之间完成过渡,使下一个视频源逐渐显现。您可以对这些图案进行调整它的位置、大小、数量。
广播级切换台的转场效果,圆形、菱形、扇形、梅花、百叶窗等上百种特效划像,可设置各种异形图案,图像的位置、大小、数量。常常在体育赛事播出中使用。

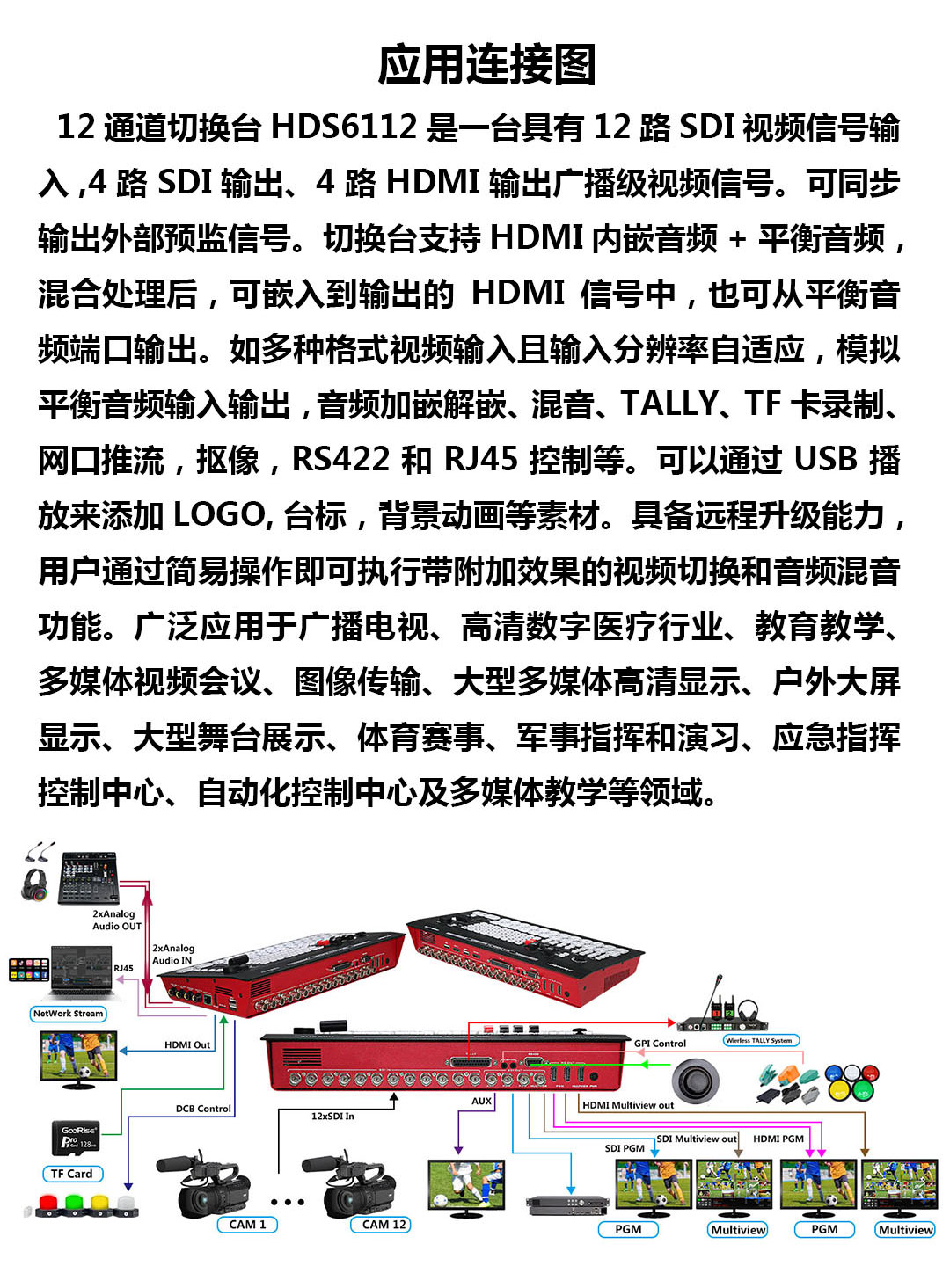

应用连接图
十二通道切换台HDS6112是一台具有12路SDI视频信号输入,4路SDI输出、4路HDMI输出广播级视频信号。可同步输出外部预监信号。切换台支持HDMI内嵌音频+平衡音频,混合处理后,可嵌入到输出的HDMI信号中,也可从平衡音频端口输出。如多种格式视频输入且输入分辨率自适应,模拟平衡音频输入输出,音频加嵌解嵌、混音、TALLY、TF卡录制、网口推流,抠像,RS422和RJ45控制等。可以通过USB播放来添加LOGO,台标,背景动画等素材。具备远程升级能力,用户通过简易操作即可执行带附加效果的视频切换和音频混音功能。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。
技术参数
产品名称 |
高清视频切换台 |
|
视频 信号 输入 |
输入信号 |
12路 SDI输入 |
SDI 速率 |
1.5G、3G |
|
连接器 |
标准 |
|
反射损耗 |
>15dB 5MHz~3GHz |
|
信号幅度 |
800mV±10%(SDI) |
|
阻抗 |
75 Ω(SDI) |
|
均衡 |
自适应 |
|
SDI输入 |
12 x 10bit 720p、1080i、1080p |
|
SDI规范 |
SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A级、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1和SMPTE 2082‑10、SMPTE 2082‑12 |
|
HD视频输入格式 |
720p50、720p59.94、720p60 1080i50、1080i59.94、1080i60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60 |
|
视频 信号 输出 |
视频输出 |
PGM output:2xSDI+3xHDMI Multi-screen output:1xSDI + 1xHDMI |
多画面输出 |
1x HDMI+1xSDI |
|
HD视频输出格式 |
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60 |
|
画面显示 |
12xSDI HD DISPLAY |
|
SDI视频输出 |
4 x 10bit 1080p |
|
HD视频输出 |
1920x1080 |
|
时钟恢复 |
支持 |
|
控制 参数 |
远程控制 |
GPI |
连接端口 |
3.5mm接口 |
|
网络控制 |
UDP |
|
连接端口 |
RJ45,100M |
|
常规 参数
|
电源 |
12V/DC |
功率 |
<80W |
|
外观尺寸 |
360*170*54mm |
|
主机重量 |
2 Kg |
|
音频输入 |
2路Analog Audio 输入 |
|
音频输出 |
2路Analog Audio 输出 |
|
抠像/推流 |
YES |
|
TF卡录制 |
YES |
|
画中画/画外画 |
YES |
|
特效 |
T-BAR/AUTO /CUT/ FTB/STILL/PATTERN KEY/BAR |
|
转场 |
MIX /FADE/划像 |
|
摄像机控制 |
MIX:12-WAY CAMERA CONTROL |
|
画面显示 |
12xSDI HD DISPLAY |
|
控制面板 |
支持现场制作,集成多种按键 |
|
工作温度 |
0℃~50℃无冷凝 |
|
存储温度 |
-20℃~75℃ |
|
工作湿度 |
20%~70%RH |
|
存储湿度 |
0%~90%RH,不结露 |
序号 | 资料名称 | 版本 | 修改日期 | 说明/备注 |
---|---|---|---|---|
1 |
HDS6112规格书下载 |
1.0 | 2024年1月8日 | |
2 |
HDS6112宣传图片 |
1.0 | 2024年1月8日 | |
3 |
其它 |
1.0 |
2024年1月8日 |
