中帝威SCP9矩阵、光端机在互动直播项目应用案例



应用需求
       直播信号从普光明殿直播开始、沿途不间断地采集其他殿堂内和殿外的音视频信号,并通过光纤系统传输到中心机房进行本地监看、导播切换、以及网络直播。
       目前音频和视频信号源暂定为16 台SDI 摄像机和8 路音频信号,要求实现音视频同步传输。16 路视频画面
实时监看和无缝切换,以及8 路音频信号切换输出并监听,当直播过程中出现一些不和谐的视频画面或音频信号
时,及时切换到其它的视频信号和音频信号,并且音频信号和视频信号是同步切换。
      音频输出要求至少3 路:1 路本地监听,2 路输出给网络直播。
      视频输出要求至少3 路:1 路多画面监看,2 路输出给网络直播。



解决方案
     考虑到16 个SDI 摄像机采集点之间和游机路线的实际距离不详,方案的经济实用性、兼容性和扩展性。采用全光纤传输音视频信号,光矩阵高清信号切换和多画面分割功能融合为一体的解决方案。采集点A 和B 各采用5个SDI 单纤视频光端机和1 个音频光端机发送音视频信号到光矩阵,5 个摄像机共用1 路音频。采集点C、D 和四个会议室各采用2 个单纤音视频光端机发送同步信号到光矩阵。配置的光模块为20KM 的传输距离。各路音视频信号接收端是2RU 光矩阵和多画面功能主机,24 路光纤音视频信号输入自动检测。通过16 画面分割模块与矩阵
融合技术实现输出1 路多画面实时监看。用无缝切换技术实现输出2 路无缝网络直播信号。同时支持3 路SDI 音频解嵌输出,1 路本地监听,2 路输出给网络直播。全光纤传输方式,基本上不受传输距离的限制,配置的光端机最高支持3G SDI 信号向下兼容,同时兼容传输120 公里的光模块。

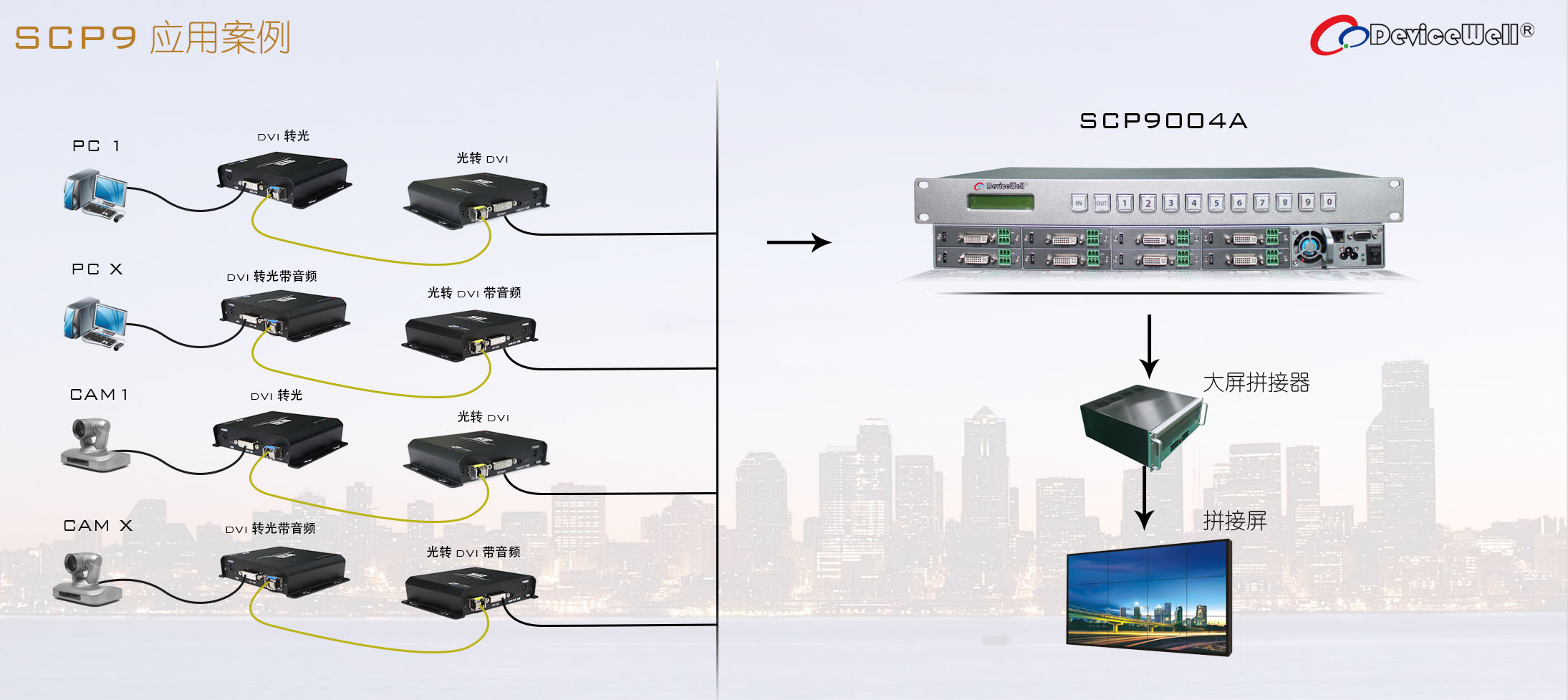

此解决方案使用的中帝威MD6017 3G SDI 高清视频光端机、PD6337 音频光端机、PD6313 音频解嵌器、光纤矩阵和MVP9216 16 画面分割器等,如下图:

方案特点
     高可靠性、高稳定性、高灵活性系统采用纯硬件先进的技术和系统结构,提高系统可靠性和安全性;提供冗余配置, 具备模块设计,具备扩展能力;支持采集卡热插拔,减少故障带来的影响。采用统一的控制管理系统,可以灵活操作


支持信号无缝实时切换
     视频综合平台处理器基于FPGA 纯硬件架构和CrossPoint 总线处理技术,芯片能够发挥到最优性能,实现对高清信号的真正意义上的无缝切换直播信号。


视频无压缩,画面还原性更好
3G-SDI 高清信号通过光纤传输,传输距离最长可达120 公里、非压缩,视频数据不经过编码和解码的过程,在提供更多细节同时,图像的完整性和原始性也得到了保证,可提供所需的最佳高清图像。


无延时,实时性更好
      由于视频图像不需要经过压缩和解压的过程,而且其视频数据通过专用线路进行高速传输,视频传输不受传输网络影响,所以系统提供的视频图像能够达到几乎无延时,实时性好。
多画面监看模式支持单画面放大, 4 画面,6 画面,8 画面,9 画面,10 画面,16 多画面模式;


多场合适用
采用中帝威光传输系统与多画面临看系统最新的融合技术,实现高清音视频信号的传输、信号处理,适用于互动
直播等多活动场合!
