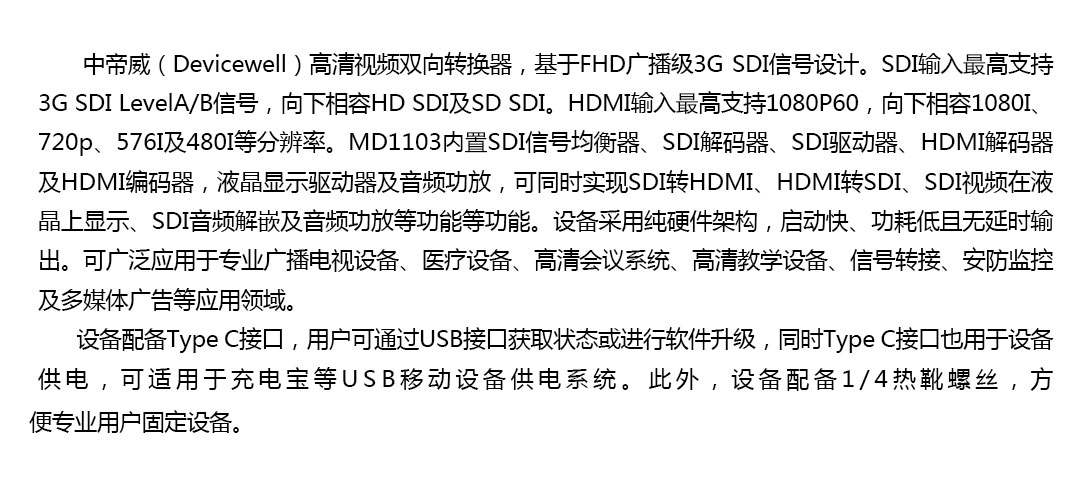

中帝威（Devicewell）高清视频双向转换器，基于FHD广播级3G SDI信号设计。SDI输入最高支持3G SDI LevelA/B信号，向下相容HD SDI及SD SDI。HDMI输入最高支持1080P60，向下相容1080I、720p、576I及480I等分辨率。MD1103内置SDI信号均衡器、SDI解码器、SDI驱动器、HDMI解码器及HDMI编码器，液晶显示驱动器及音频功放，可同时实现SDI转HDMI、HDMI转SDI、SDI视频在液晶上显示、SDI音频解嵌及音频功放等功能等功能。设备采用纯硬件架构，启动快、功耗低且无延时输出。可广泛应用于专业广播电视设备、医疗设备、高清会议系统、高清教学设备、信号转接、安防监控及多媒体广告等应用领域。

     设备配备Type C接口，用户可通过USB接口获取状态或进行软件升级，同时Type C接口也用于设备供电，可适用于充电宝等USB移动设备供电系统。此外，设备配备1/4热靴螺丝，方便专业用户固定设备。

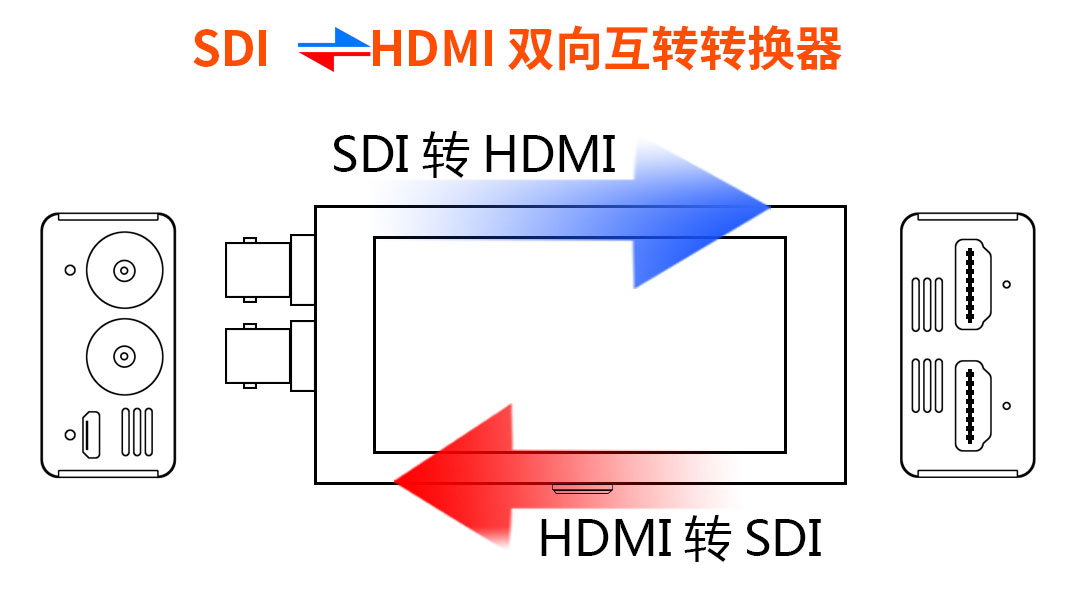

SDI-HDMI 双向互转转换器

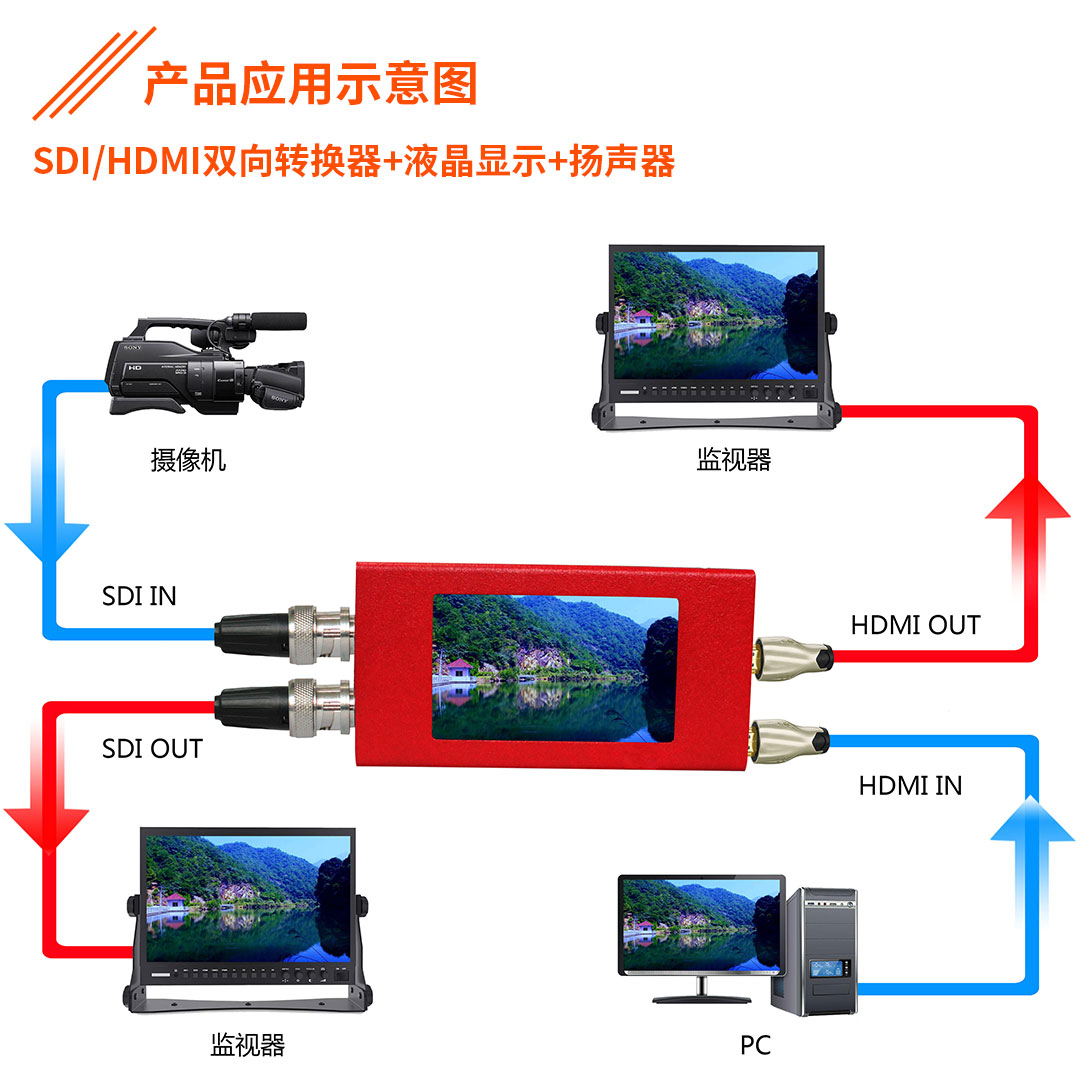

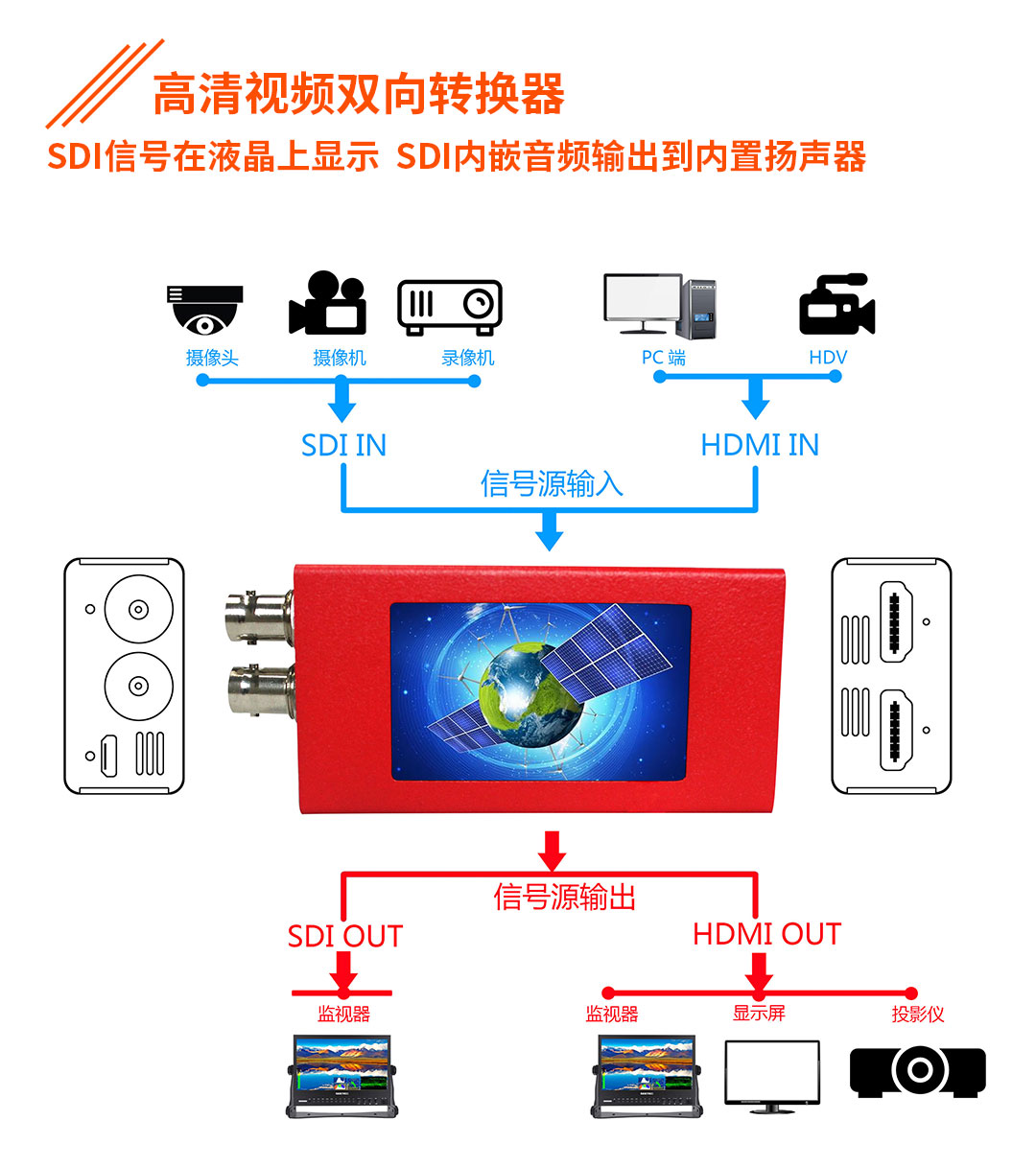

产品应用示意图

SDI/HDMI双向转换器+液晶显示+扬声器

高清视频双向转换器

SDI信号在液晶上显示  SDI内嵌音频输出到内置扬声器

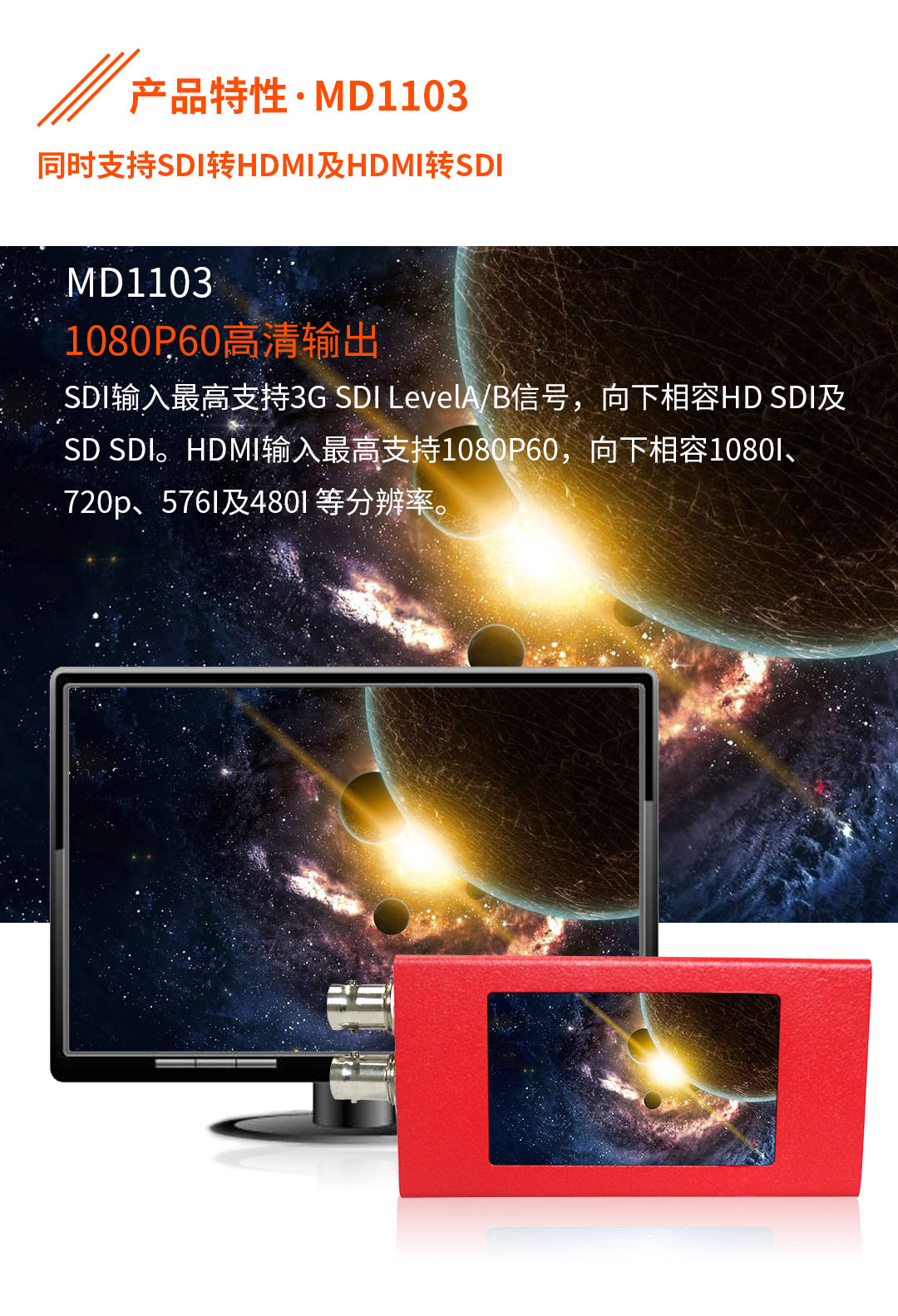

产品特性·MD1103

同时支持SDI转HDMI及HDMI转SDI

MD1103 1080P60高清输出

SDI输入最高支持3G SDI LevelA/B信号，向下相容HD SDI及SD SDI。HDMI输入最高支持1080P60，向下相容1080I、720p、576I及480I 等分辨率。

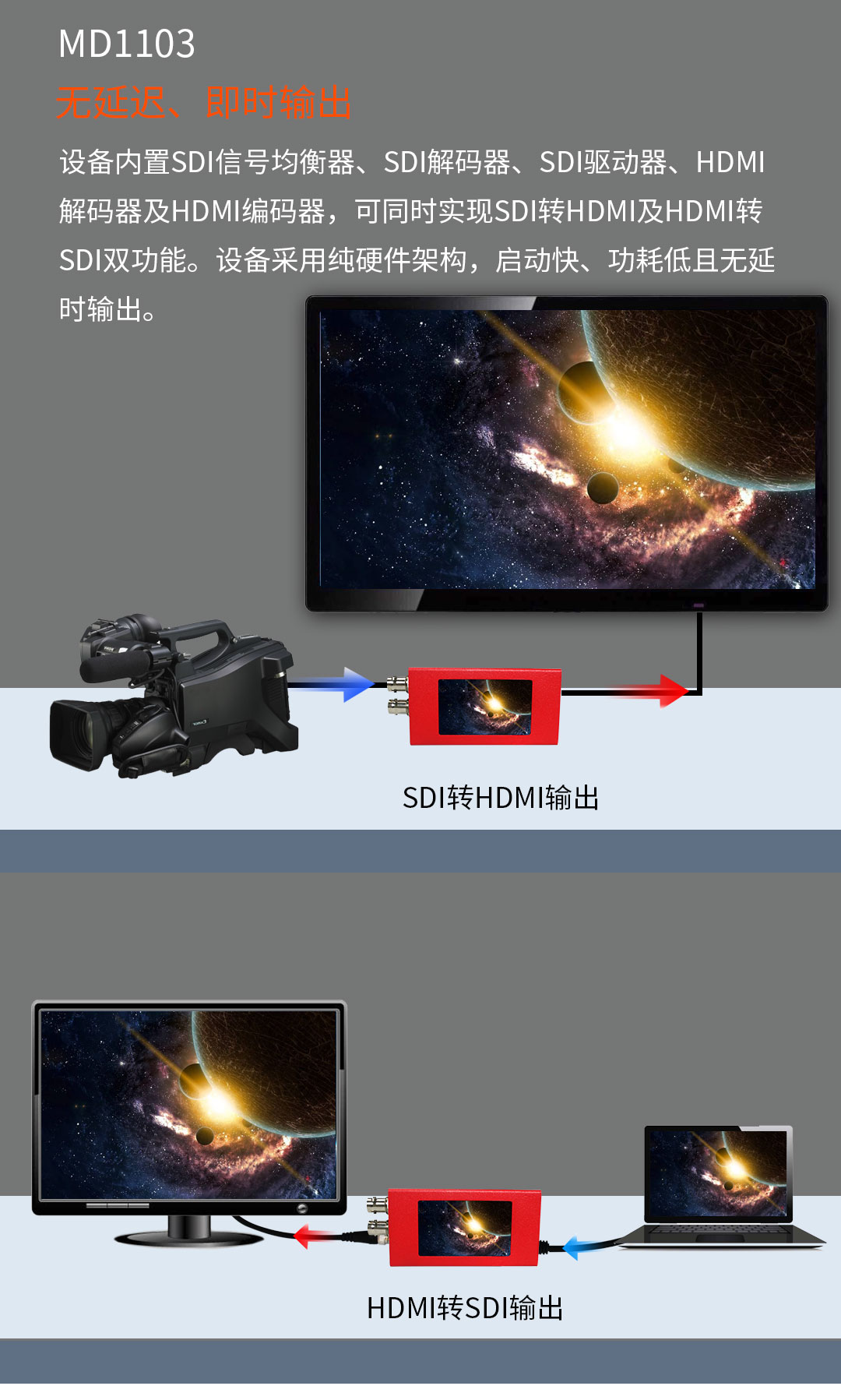

MD1103 无延迟、即时输出

设备内置SDI信号均衡器、SDI解码器、SDI驱动器、HDMI解码器及HDMI编码器，可同时实现SDI转HDMI及HDMI转SDI双功能。设备采用纯硬件架构，启动快、功耗低且无延时输出。

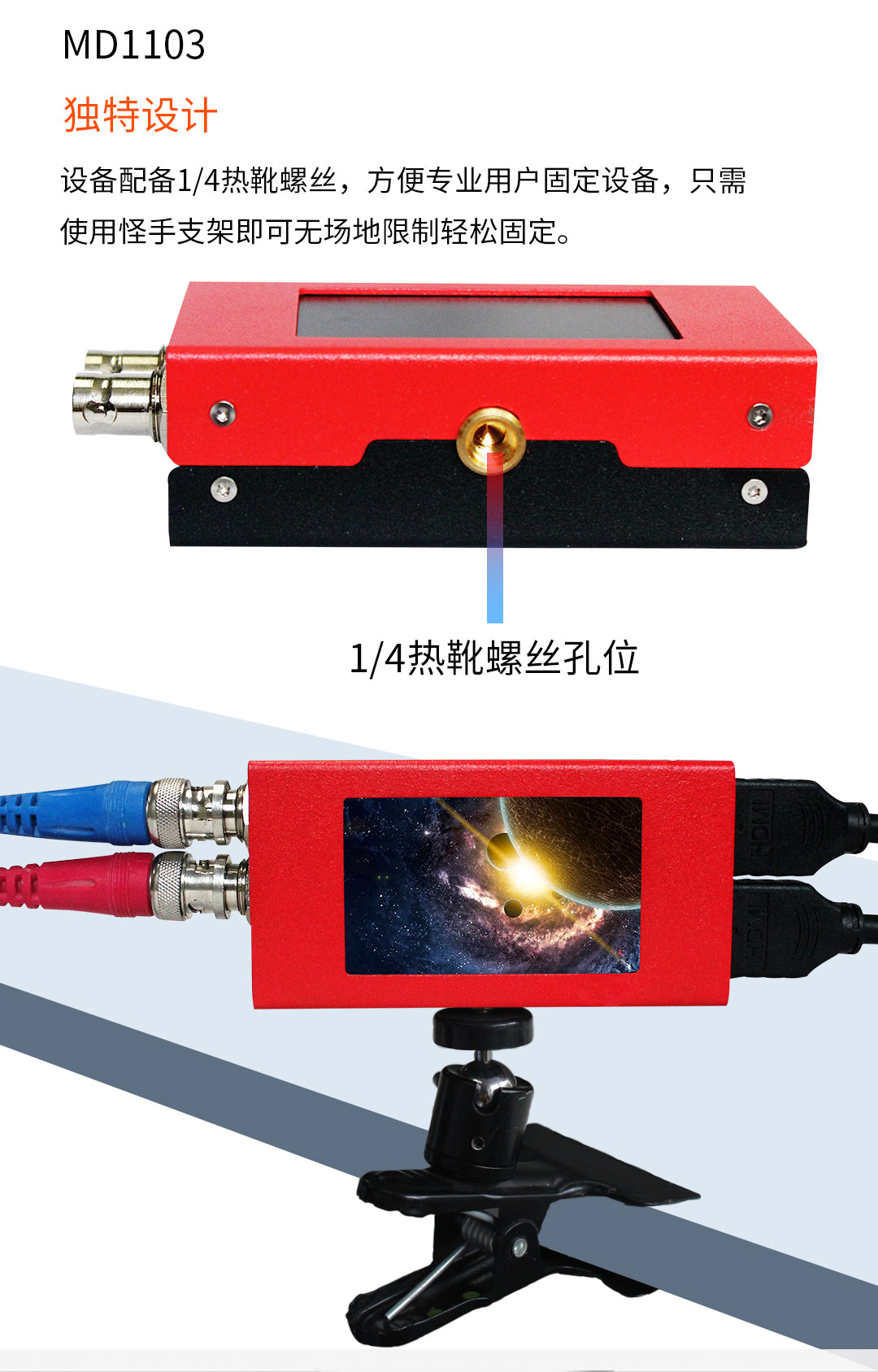

MD1103 独特设计

设备配备1/4热靴螺丝，方便专业用户固定设备，只需使用怪手支架即可无场地限制轻松固定。

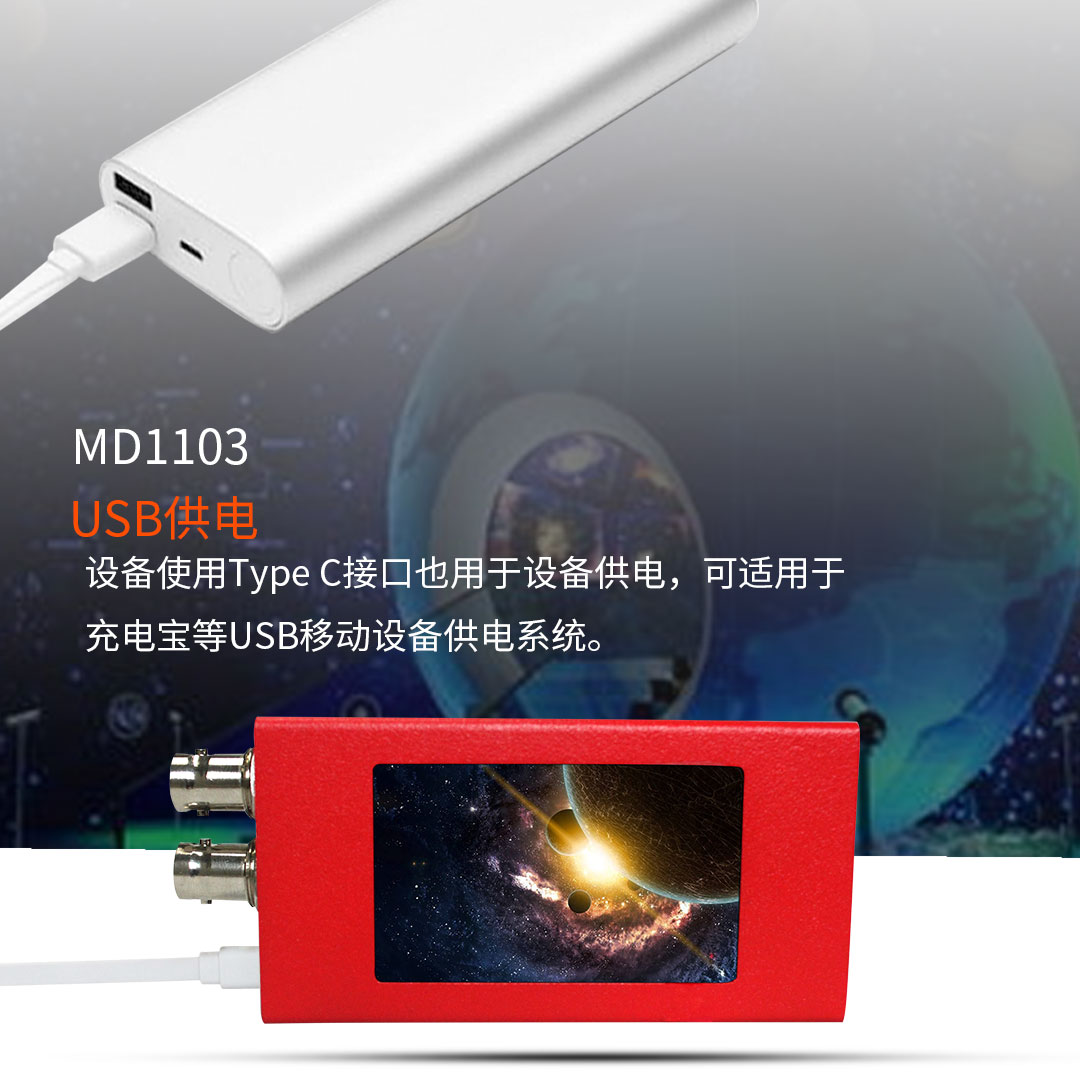

MD1103 USB供电

设备使用Type C接口也用于设备供电，可适用于 充电宝等USB移动设备供电系统。

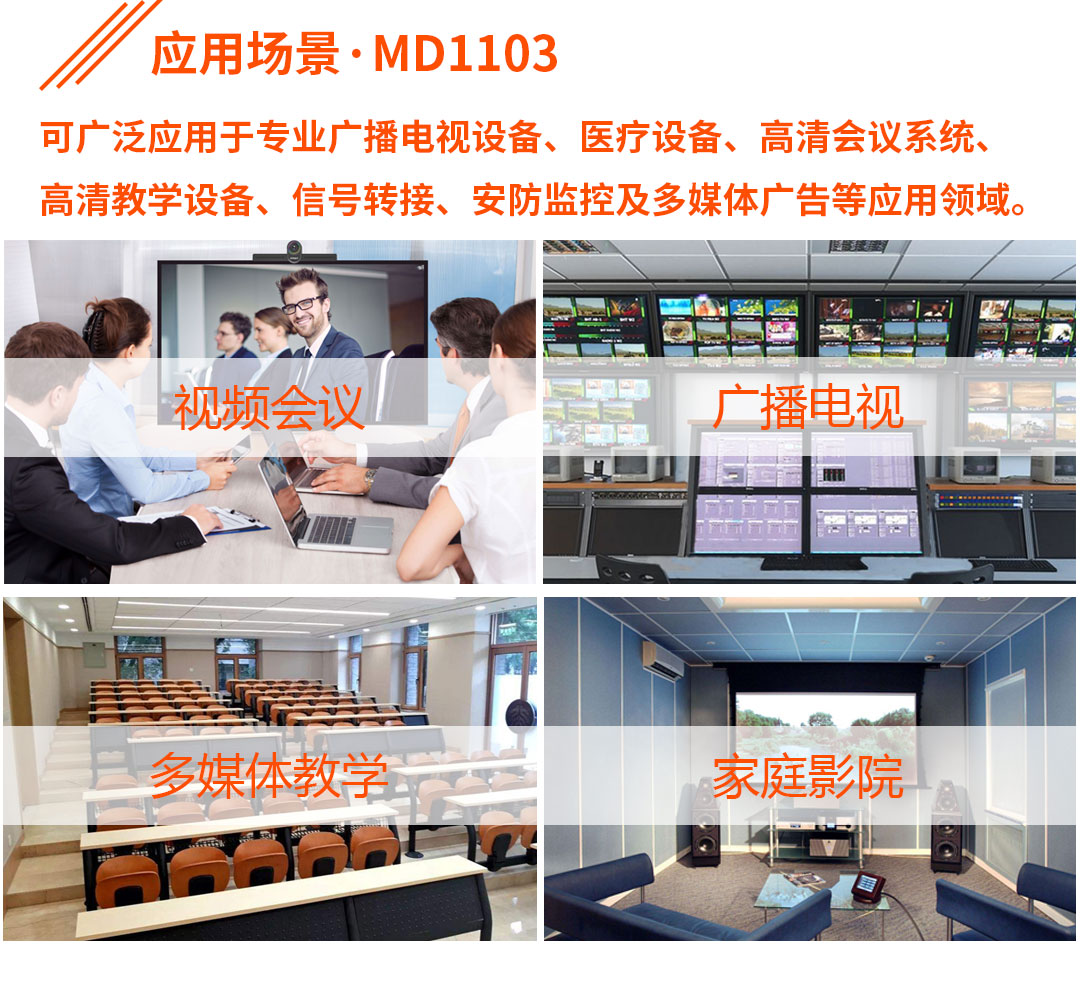

MD1103 应用场景

可广泛应用于专业广播电视设备、医疗设备、高清会议系统、 高清教学设备、信号转接、安防监控及多媒体广告等应用领域。

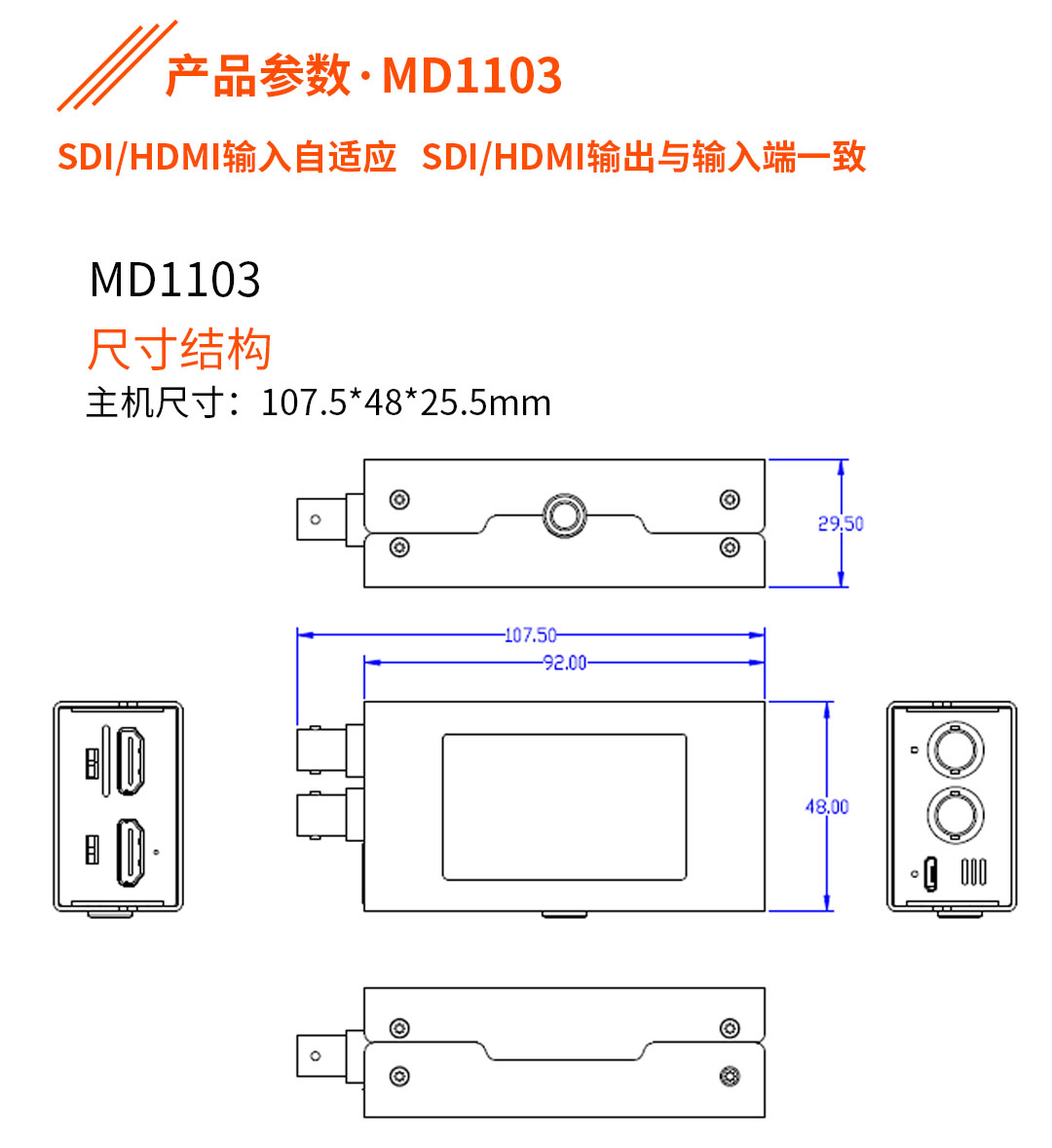

MD1103 产品参数

SDI/HDMI输入自适应   SDI/HDMI输出与输入端一致

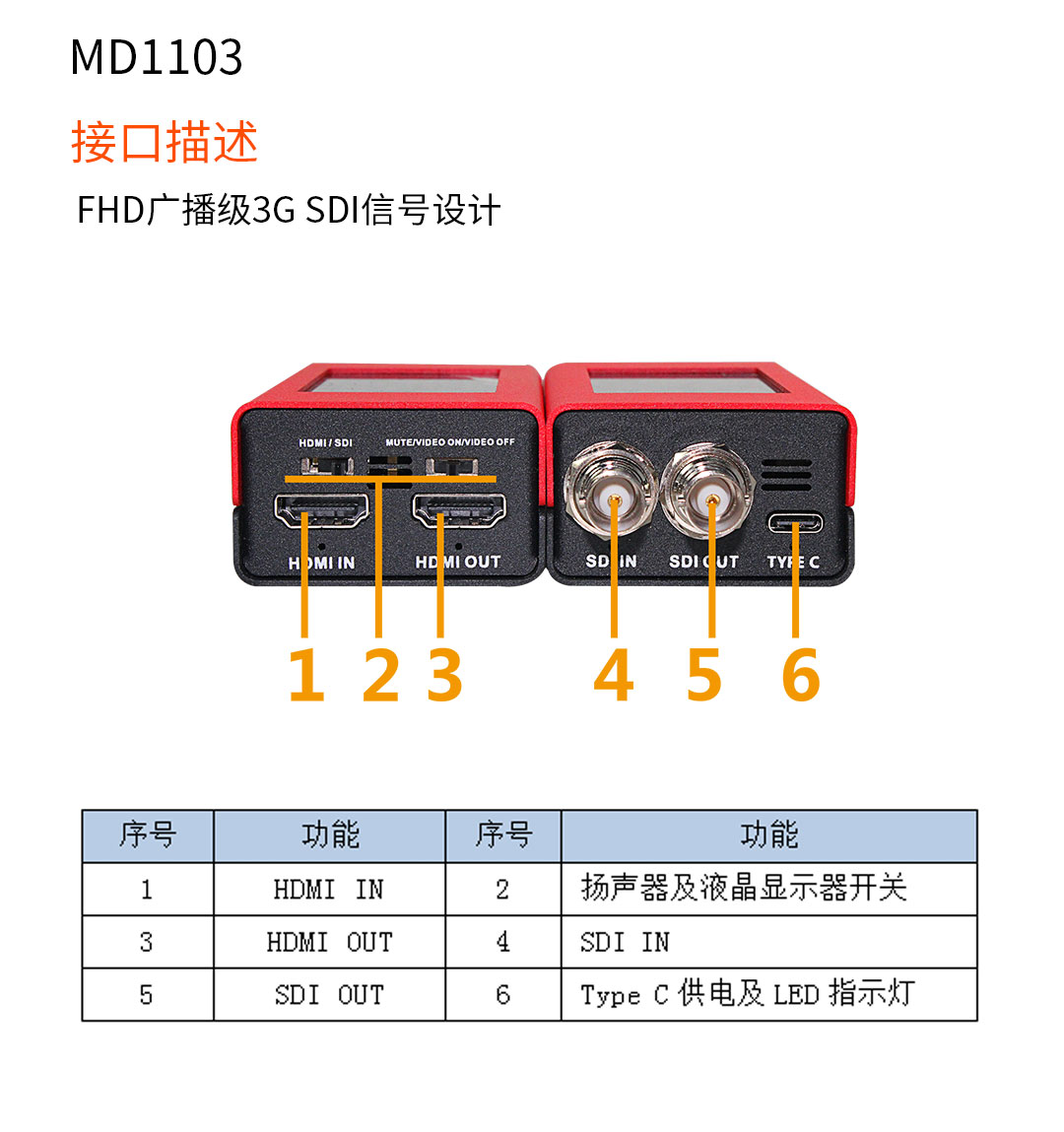

MD1103 接口描述

FHD广播级3G SDI信号设计

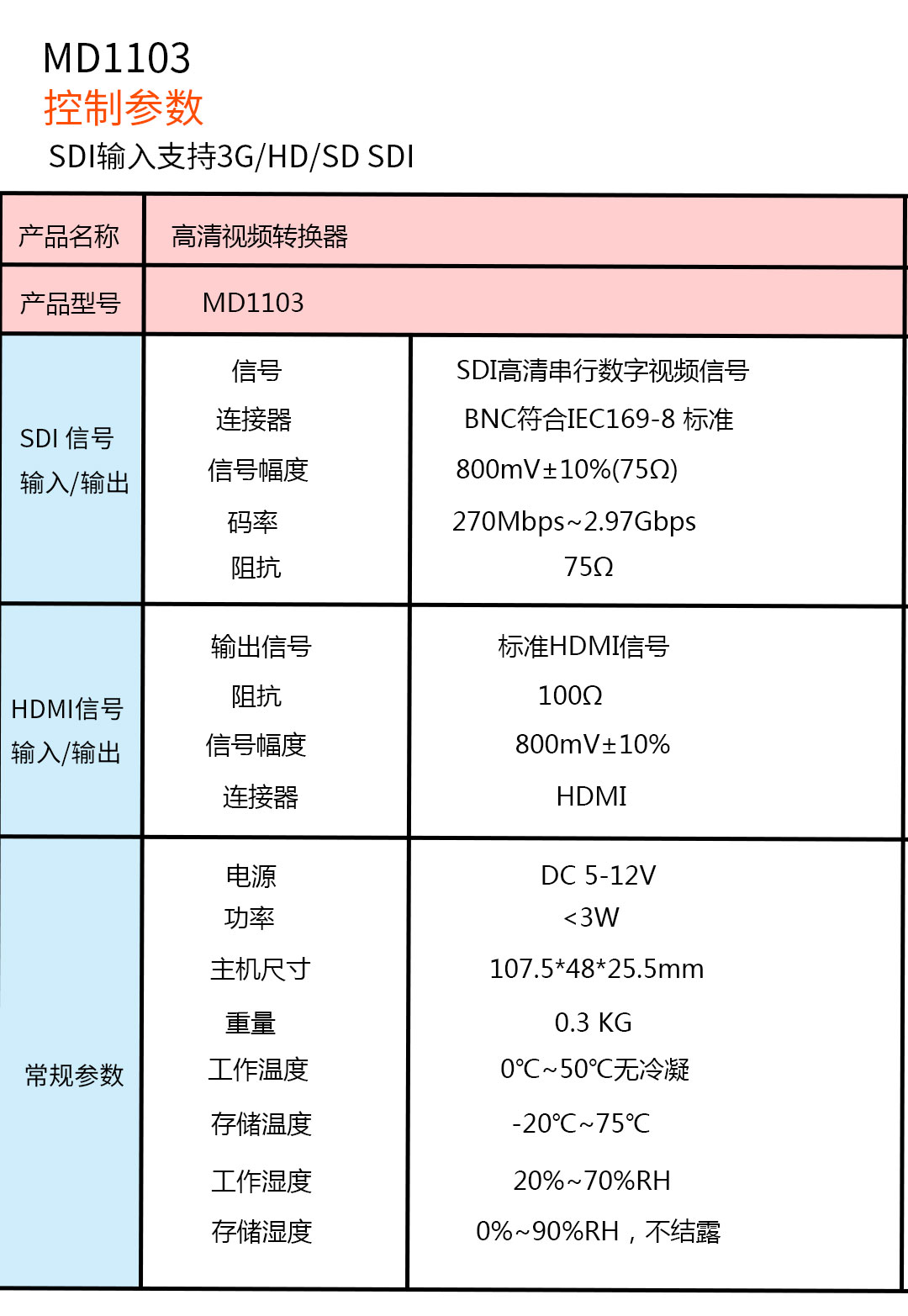

MD1103 控制参数

SDI输入支持3G/HD/SD SDI





MD1103相关资料

序号	资料名称	版本	修改日期	说明/备注
1	MD1103规格书下载	1.0	2024年9月11日
2	MD1103宣传图片	1.0	2024年9月11日
3	其它	1.0	2024年9月11日



中帝威转换器/分配器相关资料下载
