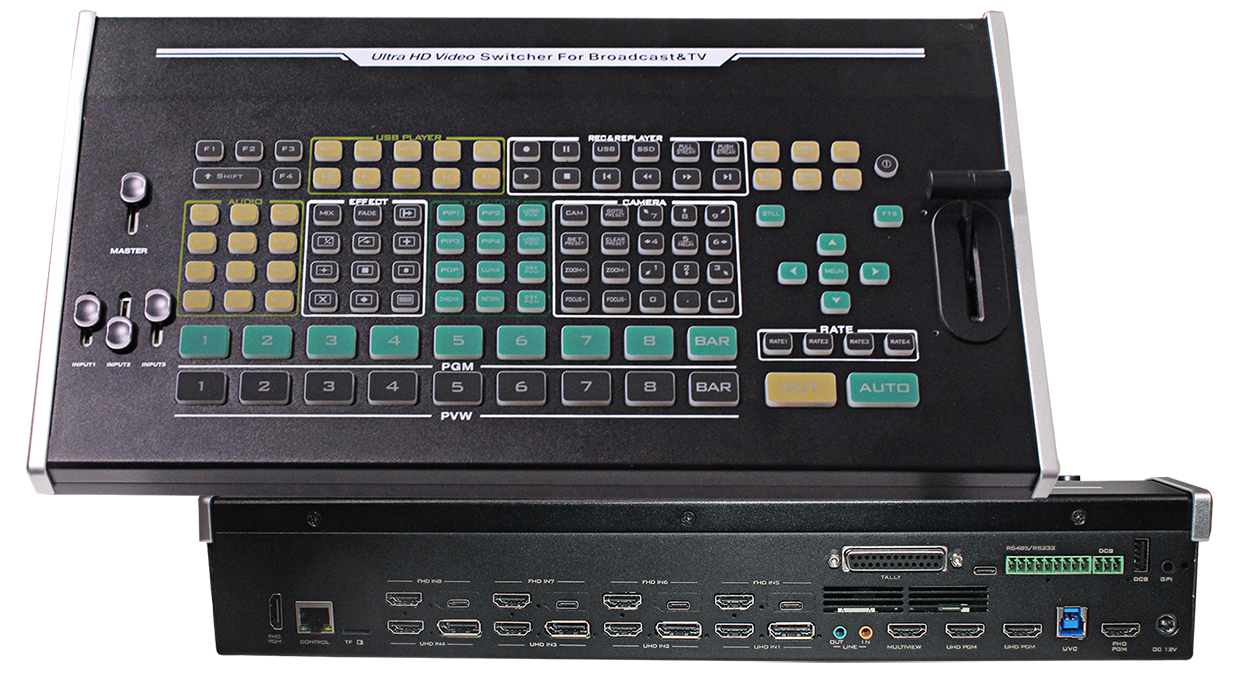

产品介绍

中帝威科技（DeviceWell）广播电视台专用导播切换台UHS6616P，支持4路4K60 UHD+4路4K60 DP +4路4K30 FHD+4路4K30 Type C信号。设备集成HD编码器，最高分辨率支持4K60Hz，向下相容3G等1080P/720P的高清视频信号。内置格式转换器，自适应前端不同视频信号格式输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。

视频信号接口支持4路4K60 UHD+4路4K60 DP +4路4K30 FHD+4路4K30 Type C输入，共16路视频信号输入，4路UHD+2路FHD+1路USB3.0 UVC输出，共7路视频信号输出。

音频信号接口支持1路LINE IN音频输入，1路LINE IN音频输出。

支持DCB控制系统，GPI控制及Tally输出。

可选配H.26x编码模块，也可记录到内置M2固态硬盘或外置固态U盘中。支持TF卡记录PGM画面。

采用高强度铝合金外壳，携带方便。可适用于广播电视台演播室及外景视频特效切换的需求，对于专业级用户，可通过DCB接口扩展操控键盘。

产品特性

• 便携式一体机身设计                                                                                                                      ·支持4x4K60 UHD+4x4K60 DP +4x4K30FHD+4x4K30 Type C输入
• 金属铝合金材料，强度高重量轻                                                                                                     ·MULTIVIEW输出：1路HDMI +自带LCD
• 单独的PATTERN KEY，可设置各种异形图案，图像的位置、大小、数量可调整                                ·PGM输出：2路4K60 UHD+2路1080P FHD
• 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像                                                                       ·1路LINE OUT输出  1路LINE IN输入
• 霍尔传感器推杆(T-Bar)                                                                                                                  ·支持PIP画中画和POP画外画功能
• 支持RJ45远程控制                                                                                                                         ·支持MIX/FADE切换特效
• 支持DCB控制                                                                                                                                · 支持CUT硬切、AUTO自动切换
• 支持GPI控制                                                                                                                                   ·支持图文叠加，台标叠加功能
• 支持TF卡记录PGM画面                                                                                                                  ·设备自带彩条输出画面
• 支持摇杆，摄像机控制                                                                                                                   ·支持一键FTB应急黑场功能
• 支持脚踏板，控制手柄等输入                                                                                                         ·支持亮度键、色度键抠像功能
• 支持3840x2160p60/50/30/25/24，H.264编码                                                                             ·支持RS422接口控制摄像机
• 支持 CBR 固定码率模式                                                                                                                 ·支持设置摄像机预置位
• 支持 High profile 编码                                                                                                                  ·支持PC软件远程升级
• 录制文件格式MP4，支持EDIUS非编软件                                                                                       ·支持音频跟随、混音功能
• 存储设备接口支持M2固态硬盘和U盘录制                                                                                      ·支持DC12V电源输入
• USB接口可接鼠标键盘，用于操作内录系统                                                                                    ·广电标准Tally接口
• UHD/FHD接口输出内录系统的操作界面
• 支持HD音频解嵌

8 路架构带给您 16 路应用的超值享受

UHS6616P具有快速来源切换功能，支持16路输入，其中8路支持4K60.另外8路支持4K30。4K60或 4K30 信号源之间做即时、无缝的视频切换，将原始 8 路的应用升级为 16路应用框架，将硬件灵活性发挥到极致，也为您的现场制作增添更多可能性。

序号	接口定义	说明
1	FHD IN	4x4K30 FHD 输入
2	Type C IN	4x4K30 Type C 输入
3	Tally	接导播Tally系统（DB-25）
4	Type C	预留
5	RS422/RS232	1路RS422/2路RS232   摄像机控制
6	DCB	预留
7	DCB	DCB接口，支持级联设备、配套TALLY灯模块
8	GPI	GPI控制
9	RJ45	电脑访问查看录制文件/导出内录文件
10	Type C	升级
11	USB3.0	外部存储设备
12	USB2.0	鼠标/键盘
13	TF 卡槽	TF 卡4K60录制
14	UHD  OUT	4K Player



序号	接口定义	说明
15	DC 12V	DC 12V 电源
16	FHD OUT	1080P FHDPGM输出
17	USB3.0	USB3.0 UVC OUT
18	UHD  OUT	2x4K60 UHD PGM输出
19	UHD  OUT	UHD Multiview输出
20	Audio IN/OUT	LINE IN/LINE OUT
21	DP IN	4x4K60 DP 输入
22	UHD IN	4x4K60 UHD输入
23	TF 卡槽	TF 卡1080P录制
24	RJ45	网口控制/升级
25	FHD  OUT	1080P FHD PGM输出





直观易懂  一键一功能  按键面板

直观易懂的操作界面，无需繁琐的复合键指令即可轻松实现各种导播效果，包括多步骤的多组特效编排，也可融合为单一按键，各种功能菜单按键内容的辨识度高、且易理解性，搭配彩色LED背光实体机械按键面板相互辉映，构筑最自在便利的高效操作界面。专业功能一目了然，一触即发。

4K60/1080P双存储录制  直播录制两不误

使用UHS6616P底部的SSD固态硬盘或者USB3.0的录制接口，连接M2的固态硬盘进行录像，您可以轻松地将4K60超高清活动视频录制存储，也可以通过TF卡录制1080P视频，并为您的客户端提供H.264 MP4视频文件，以满足其编辑和分发需求。

圆形、菱形、扇形、梅花、百叶窗等 上百种特效划像

为每个转场专门设计一个硬件按钮，获得全面的转场控制！当您选择转场类型时，直接用键盘机械按键切换，您无需在复杂的菜单中进行导航就能更改其各项参数。这是一项即时可用的功能，它能为您提供诸多切换方法。只需在预监信号选中一个新的信号源，按CUT硬切转场，或按AUTO执行所选的混合、淡入淡出、划像等转场即可！有了4K导播台UHS6616P，您将获得丰富而全面的控制，所有转场类型尽在掌握。通过按键即可轻松切唤场景，一键调用，快速转场，实现便捷控场。通过PATTERN KEY按键，可设置各种异形图案，图像的位置、大小、数量等。

一键抠像 打造专业虚拟演播室

中帝威桌面式4K切换台是新闻或虚拟演播厅制作的得力助手，因为它配备Chroma Key/Luma Key按键，能获得高品质色度抠像或亮度抠像！Chroma Key色度键抠像支持动态视频源像抠像与静态源抠像,切换台会抠去键源的蓝色或绿色部分，保留其它颜色,然后与背景图像重叠从而达到抠像和叠加背景的目的。Luma Key抠去键源的黑色部分,然后与背景图像重叠从而达到抠像和叠加背景的目的。这样的亮度与色度键处理使用户可以进行创意十足的直播,多用于广播电视节目，现场演讲，虚拟演播室叠加字幕等场景。

场景应用



中帝威科技4K导播台UHS6616P相关资料
