SCP8036 16*16 光纤矩阵

产品简介

中帝威16x16全光纤矩阵包括支持16路Fiber输入,16路Fiber输出,能将SDI,YpbPr,VGA,DVI,HDMI,CVBS视频信号及Audio信号转换成光纤信号传输。符合串行数字光信号标准,系统采用可拆卸的SFP光模块,根据不同需求可以任意更换不同距离及不同速度的相应模块。16x16全光纤矩阵适用于通过光纤进行完整的、端到端的数字视音频信号传输和路由;支持分辨率高达 2.97G 的视频信号,并可对 DisplayPort、HDMI、DVI、3G-SDI、RGB、高清分量视频和标清视频进行高速、全数字的切换,加上支持热插拔的输入/输出板和风扇、实时的系统监控以及冗余的热插拔电源,可以为任何关键任务的应用环境提供高可靠性、企业范围内的光纤视音频和控制信号的切换。

产品特性

◆光纤输入格式 SD-SDI、HD-SDI、3G-SDI

◆光纤输入自动检测

◆串行数字光纤信号

◆提供多模和单模输入/输出板

◆可选择的输入和输出时钟恢复

◆用于有效散热的低耗电设计,可节省成本并延长使用寿命

◆双冗余(可选)和热插拔电源

◆RS-232 、RS-422、网络控制端口

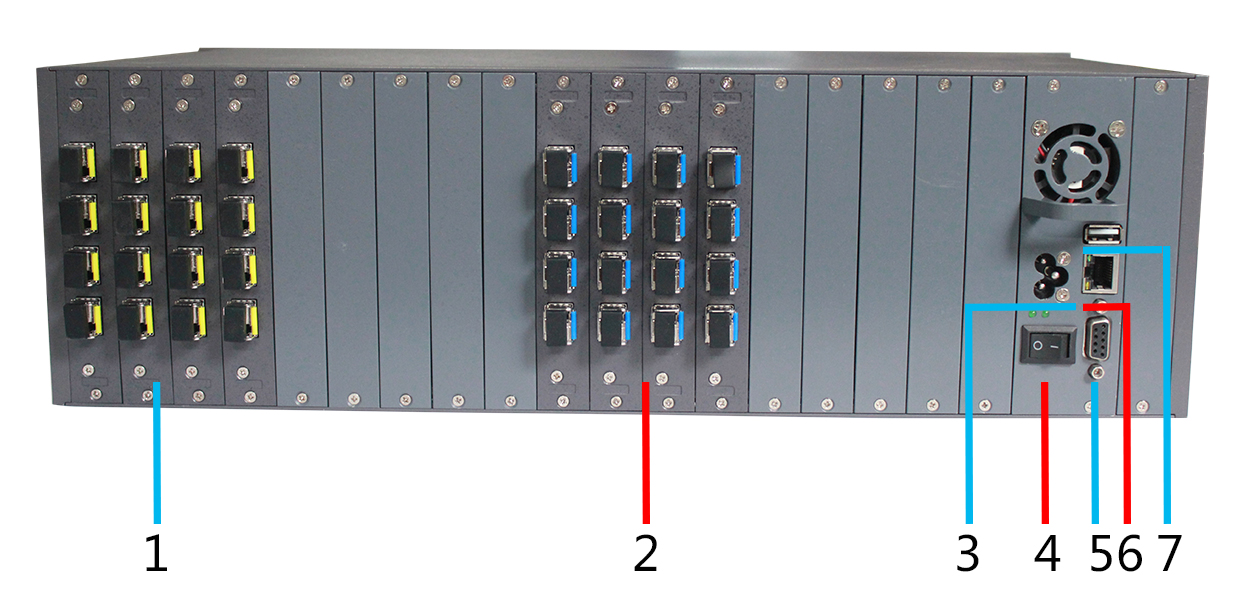

接口介绍

编号

功能

1

16路光纤信号输入

2

16路光纤信号输出

3

220V电源接口

4

电源开关控制

5

RS232串口控制

6

RJ45网络控制与升级

7

USB接口(预留)



产品参数

产品名称

16*16光纤矩阵

型号

SCP8036

光纤输入

输入信号

串行数字信号

码率

270Mbps~2.97Gbps

波长

1310+1550nm

信号幅度

800mV±10%

连接器

标准LC

光纤输出

输出信号

串行数字信号

码率

270Mbps~2.97Gbps

波长

1310+1550nm

信号幅度

800mV±10%

连接器

标准LC

常规参数



电源

AC 100 – 240V 50Hz/60Hz

功率

≤150W

主机尺寸

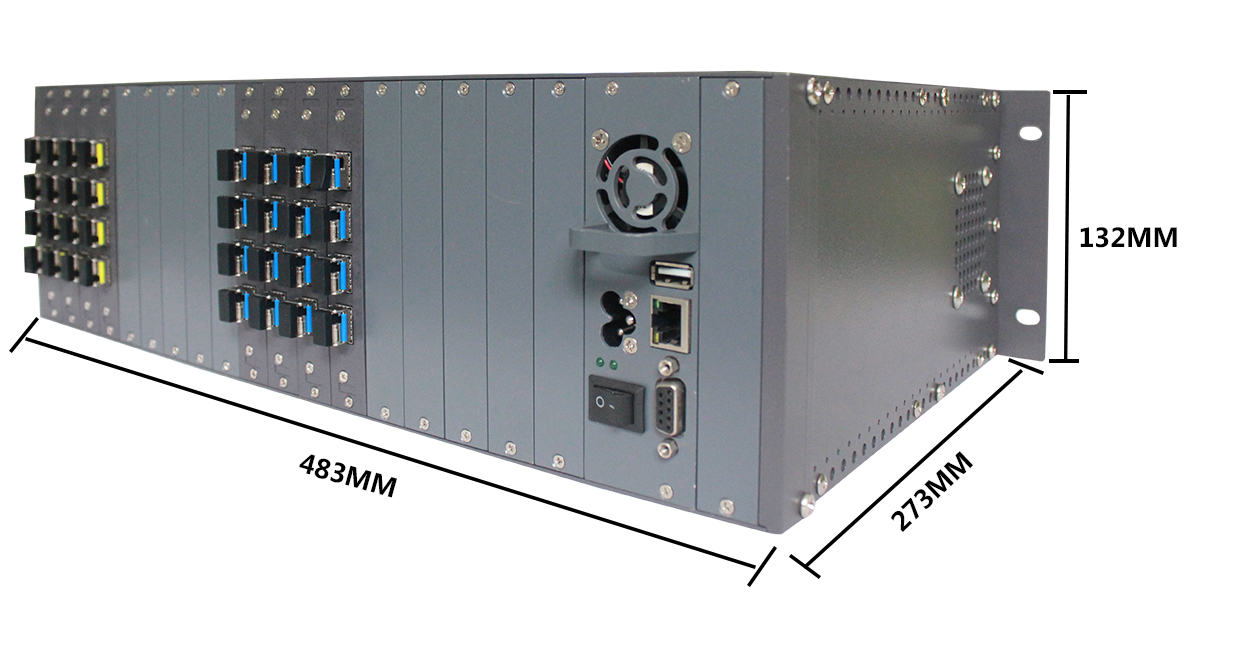

3U:长482.6*深273*高132.3(MM)

控制

RJ45、RS232

重量

<3KG(以收到的实际为准)

工作温度

0℃~50℃,无冷凝

存储温度

-20℃~75℃

工作湿度

20%~70%RH

存储湿度

0%~90%RH,无冷凝



















































































中帝威(Devicewell)光矩阵SCP8036说明书下载
