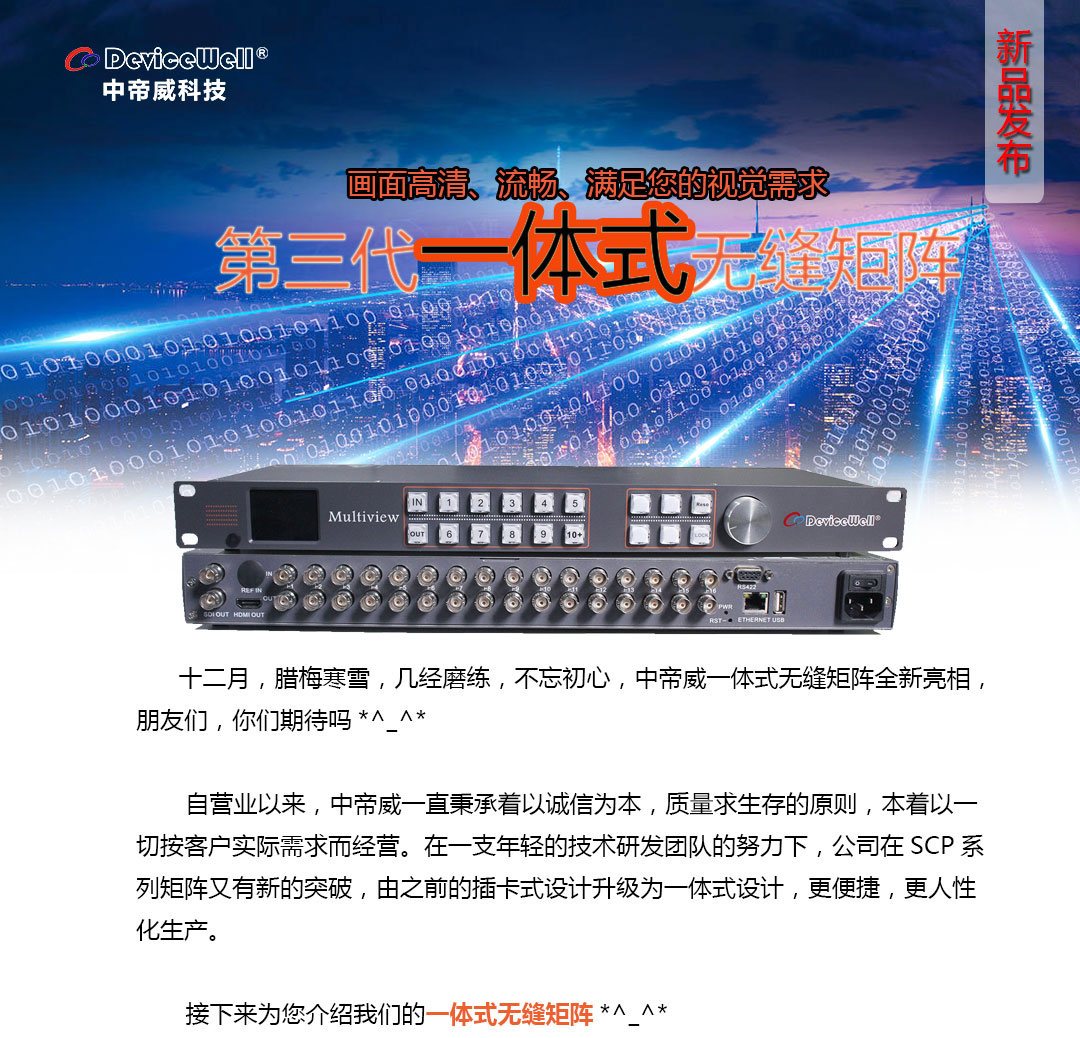

3G SDI 无缝矩阵 16*16---SCP1516

Posted in 矩阵







产品介绍



中帝威高清数字SCP16*16 无缝矩阵,最多支持输出16 个画面,输出画面显示在不同显示屏上,支持SDI、SD、HD 等多种信号格式,自动均衡功能和时钟恢复功能保证信号的高质量传输。3G HD-SDI 数字矩阵符合SMPTE 标准和 ITU 标准。

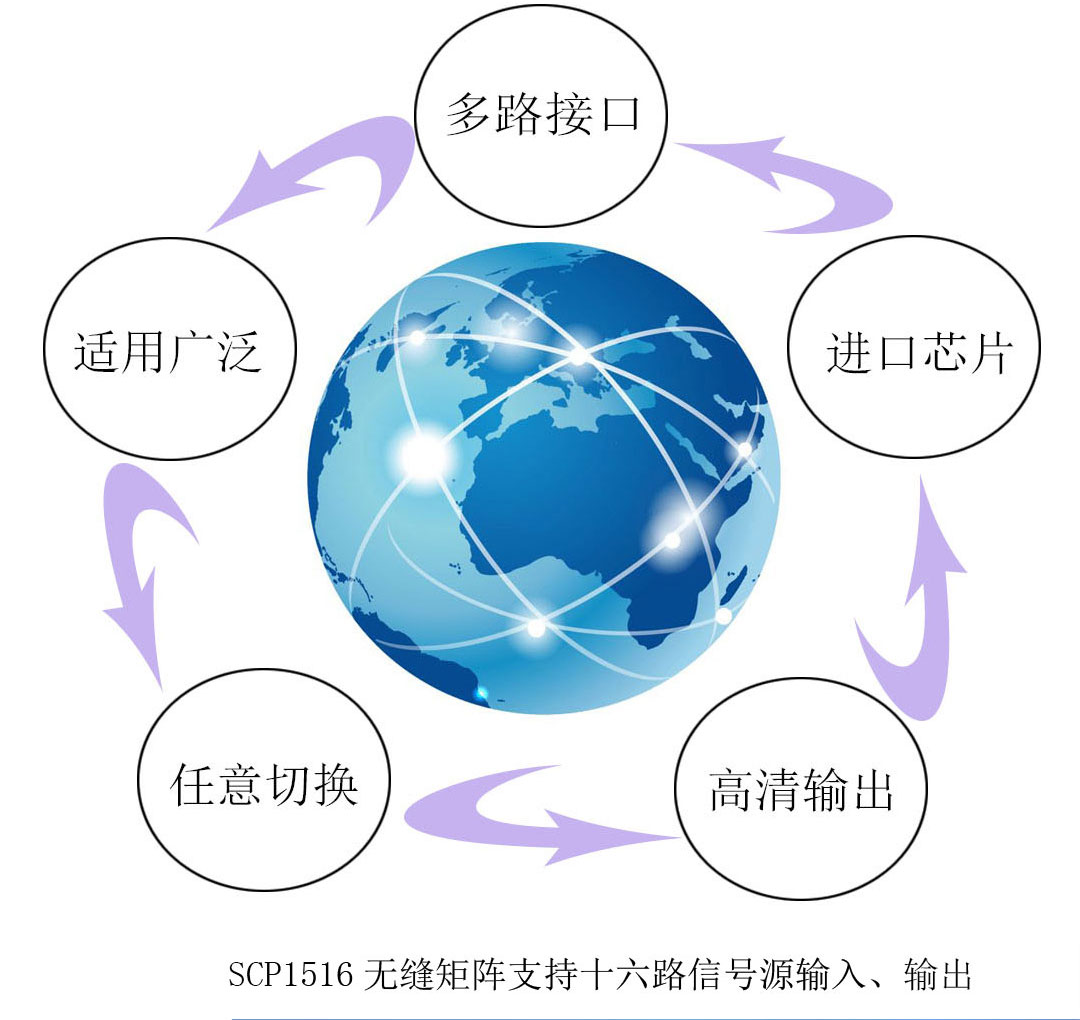

产品特性

  • 兼容 3G-SDI、HD-SDI、SD-SDI、DVB-ASI、嵌入式音频等多种数字信号格式,可通过10Mb/s~3Gb/s 码率的数字信号

  • 规模:mini 1U机箱尺寸

  • 16路无缝输出,保证信号切换输出不黑屏、不闪屏

  • 信号格式:SDI

  • 自适应输入均衡控制

  • 输入分辨率自适应,输出分辨率可调

  • 支持本地键盘控制操作及切换

  • 支持 RS422/网络远程控制及切换



接口参数



产品名称

SDI 16*16 无缝矩阵

产品型号

SCP1516

视频输入

输入信号

SDI

码率

270Mbps~10.2Gbps

连接器

BNC

反射损耗

>15dB

信号幅度

800mV±10%

阻抗

75Ω

均衡

1694A

视频输出

输出信号

SDI

连接器

BNC

反射损耗

>15dB

信号幅度

800mV±10%

阻抗

75Ω

上升/下降时间

0.6ns±100ps

直流偏移

0V±0.5V

时钟恢复

自动输出可选

抖动

<0.2UI

常规参数

电源

100-240V/AC

功率

25W-150W,根据主机类型

主机尺寸

1U(标准电源)

工作温度

0℃~50℃无冷凝

存储温度

-20℃~75℃

工作湿度

20%~70%RH

存储湿度

0%~90%RH,不结露













































































中帝威(Devicewell)12G SDI 矩阵SCP1516说明书下载
